Basler Power-I/O Cable RS-422 M8 6p/open#
簡介#

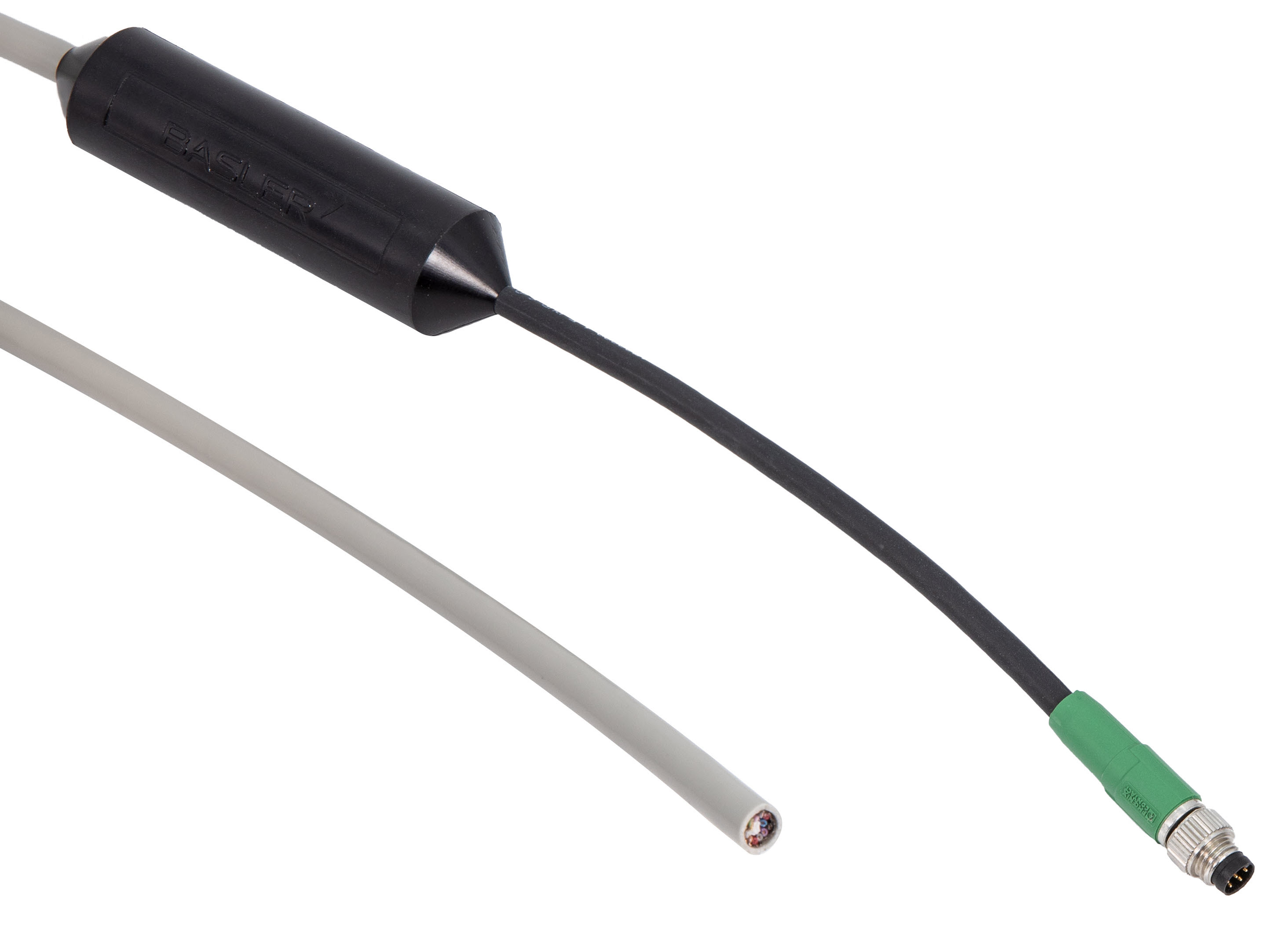

Power-I/ORS-422 連接線配備一個M8 6 針接頭（相機端）及一個內建訊號轉換器。
此電路板的主要特點在於，它能夠將RS-422 的差分訊號轉換為單端訊號，並與 Basler ace 2 或 racer 2 S 攝影機的 GPIO 及光耦合輸入埠相容。
除了RS-422 之外，輸入線路 1 的訊號轉換器還可透過獨立的導線接收 5 V TLL 及 24 V PLC 訊號電平。
技術資料#
資訊
此連接線適用於以下相機型號：
- ace
- racer 2 S
| 訂購編號 | 線材長度 |
|---|---|
| 2200002274 | 10 m |
連接線圖紙#
注意——火災危險可能導致灼傷或損壞相機。
此纜線的設計總電流為 1 A 或以下。若超過此限值，可能會因過熱而引發火災危險及人身傷害風險。Basler 建議使用保險絲或限流電源，以確保在安全操作範圍內運作。
注意 – 使用不合適的相機可能會損壞零件。
這款 Power-I/O 連接線RS-422 M8 6p/open 是專為搭配 Basler ace 2 或 Baslerracer 2 S 相機而特別設計的。若將此連接線用於其他型號的相機，即使連接器能吻合，仍可能損壞訊號轉換電路、連接線或相機本身。
配線資訊#
| 開放端 | 線材顏色 | 相機內建功能 | 相機中的連接埠類型 |
|---|---|---|---|
| VCC 輸入 (12V-24V) | 棕色 | AUX 電源供應器 | 電源 |
| GND | White | 接地 | 電源 GND |
| TTL 輸入 | 黃色 | 輸入線 1（光耦合） | 光耦合輸入 |
| GND | 綠色 | 接地 | I/O GND |
| PLC 輸入 | 粉紅色 | 輸入線 1（光耦合） | 光耦合輸入 |
| PLC 接地 (GND) | 灰色 | 接地（光耦合） | 光耦合 GND |
| RS-422_n (1) | Gray/Pink | 輸入線 1（光耦合） | 光耦合輸入 |
| RS-422_p (1) | Red/Blue | 輸入線 1（光耦合） | 光耦合輸入 |
| RS-422_n (2) | Blue | 第 2 行輸入 | GPIO |
| RS-422_p (2) | Red | 第 2 行輸入 | GPIO |
| RS-422_n (3) | Violet | 第 3 行輸入 | GPIO |
| RS-422_p (3) | 黑色 | 第 3 行輸入 | GPIO |
資訊
- 由於內建光耦合器，輸入線 1 的傳輸速度受到限制。若您的應用需要高傳輸速度，Basler 建議使用輸入線 2 或輸入線 3 進行外部觸發。詳細資訊：
- TTL In、PLC In 及RS-422 (1) 可用於驅動光隔離式低速攝影機輸入。
這些輸入最適合用於切換頻率為 10 kHz 或以下的訊號。 - RS-422 (2) 及RS-422 (3) 適用於通用型全速率輸入。
- TTL In、PLC In 及RS-422 (1) 可用於驅動光隔離式低速攝影機輸入。
- VCC、TTL In 及 PLC In 的每條導線均與相應的 GND 導線進行纏繞。
為獲得最佳的抗電磁場干擾能力，所有 GND 導線應以低阻抗方式連接至同一個 GND 接地點。 - 訊號轉換器透過 VCC 供電。因此，即使攝影機是透過乙太網路供電 (PoE) 或 CoaXPress 供電 (PoCXP) 供電，也必須將 VCC 連接至電源。
- TTL In、PLC In 及RS-422 (1) 須以「有線或」配置連接。未使用之訊號必須保持未連接狀態。為獲得最佳的抗電磁干擾能力，可選擇將 TTL In 及 PLC In 連接至 GND。
- 為防止訊號轉換器在短路時受損，Basler 建議使用 12 V 的 VCC 電壓。
不過，使用 24 V 的 VCC 電壓來驅動轉換器纜線和攝影機也是安全的。
實體規格#
| 相機側連接器 | M8 6 接腳，公插頭，A 標準編碼 |
| 主機側連接器 | 無，開放端 |
| 電纜截面積 | 6 x 2 x 0.14 mm² (接近 AWG 26) |
| 電纜直徑 | 7.1 mm |
| 導線絕緣層 | PVC |
| 外護套 | PVC |
| 最小彎曲半徑 | 42.6 mm (6 倍纜線直徑)，固定安裝 |
| 最大彎曲次數 | 無（僅限固定安裝） |
| 適用於拖鏈應用 | 否 |
| 適用於機器人應用 | 否 |
電氣規格#
| 額定工作電壓 | 相機的電源需求請參閱相機說明文件。 |
| 最大工作電壓 | 相機的電源需求請參閱相機說明文件。 |
| 線材電阻 | ≤142 Ω/km |
DC 特徵#
下表顯示了DC （直流）的特性。
| 描述 | RS-422 | TTL 5 VDC | PLC 24 VDC |
|---|---|---|---|
| 最低輸入電壓 | -7 VDC | 0 VDC | 0 VDC |
| 額定最大輸入電壓 | 12 VDC | 24 VDC | 24 VDC |
| 絕對最大輸入電壓 | 14 VDC | 30 VDC | 30 VDC |
| 最低電壓閾值的上限 | -200 mV 差值 | 1.4 VDC | 8.4 VDC |
| 最低高電平電壓閾值 | 200 mV 差值 | 2.6 VDC | 10.8 VDC |
注意 – 超出指定範圍的電壓可能會損壞相機。
絕對最大輸入電壓為 30 VDC，切勿超過此限值，即使僅是短暫超過也不行。否則可能會損壞攝影機，並導致保固失效。
資訊
- TTL In 和 PLC In 的閾值電壓反映了相機的閾值電壓，這些閾值電壓會因「有線或」電路中肖特基二極體的正向電壓而增加。
- RS-422 閾值電壓是指RS-422_p(X) 與RS-422_n(X) 之間的差分電壓，其中「X」代表輸入線。
環境規格#
| 運作溫度範圍 | -25–80 °C，固定式 |
插頭規格#
| 接點電鍍 | Ni/Au |
| 防護等級 | 鎖定位置時達 IP67 |
一般資訊#
| Conformity | CE（包含 RoHS） 您的纜線證書 如需詳細資訊，請參閱 Basler 網站的 法規遵循 專區。 |
| 保固 | 3 年 |
將纜線連接至相機之前，請先閱讀關於您相機型號的主題。您可以在 面陣和線陣相機 專區中找到您的相機主題。
