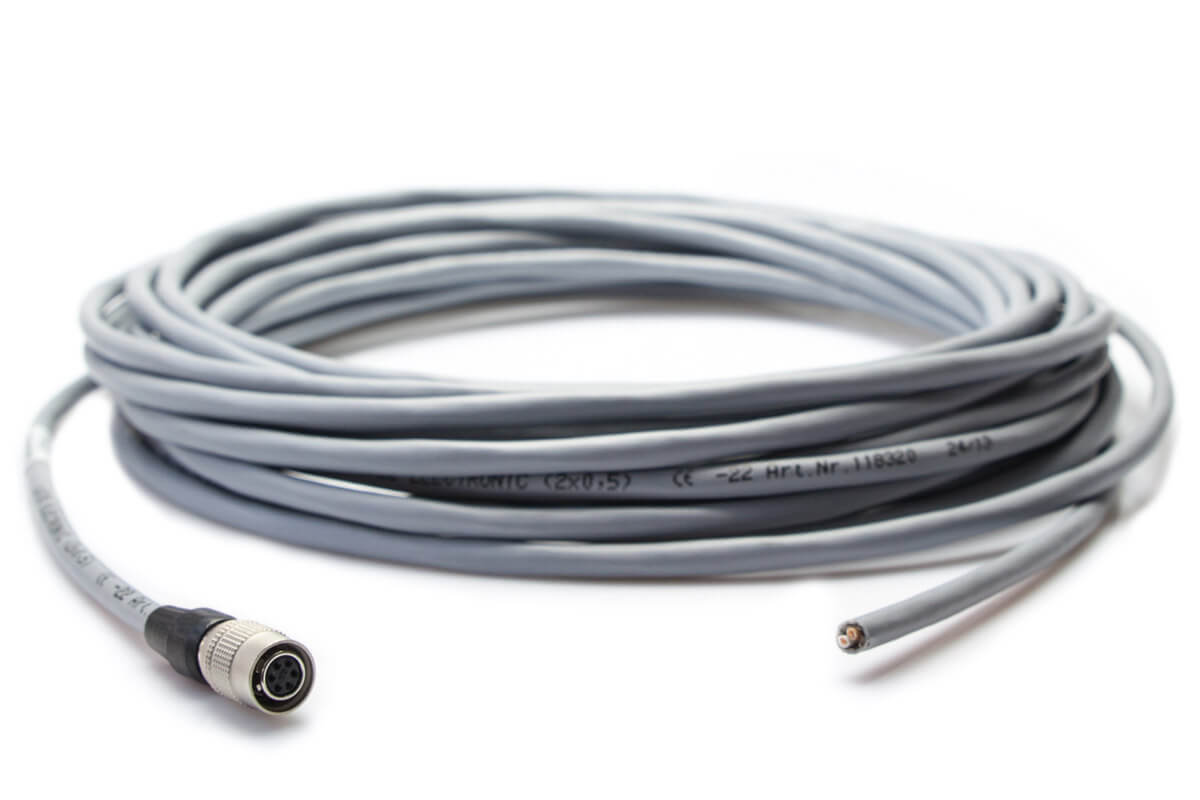

Basler Power Cable, HRS 6p/open, P#
資訊
此電纜適用於以下相機型號：
- aviator CL
- racer
| 訂購編號 | 連接線長度 |
|---|---|
| 2000029758 | 10 m |
連接線圖紙#
警告 – 人身傷害危險
發生短路時存在人身傷害危險以及相機受損風險（僅適用於 GigE 相機）
短路可能會導致相機外殼溫度急劇上升。這可能會損壞相機，並可能導致人身傷害，例如觸摸外殼時被燙傷。最壞的情況下，過熱可能會引發火災。為防止這種情況發生，您應該採取額外措施，限制短路期間流過每根單獨導線的電流。允許的最大電流為 2 A。有兩種方法可以做到這一點：
- 使用保險絲
- 使用受限制的電源
配線資訊#
| 接腳編號 | 線芯顏色 | 功能 |
|---|---|---|
| 1/2 | 棕色 | 相機電源 |
| 3 | 不適用 | 不適用 |
| 4 | 不適用 | 不適用 |
| 5/6 | White | 相機電源接地 |
如需更多詳細資訊，請參閱相應的相機使用者手冊。
實體規格#
| 相機端連接器 | Hirose 6 針 [HR10A-7P-6S (73)] |
| 主機端連接器 | 無，開口端 |
| 線纜截面積 | 2 x 2 x 0.5 mm²（接近 AWG 21） |
| 連接線直徑 | 5.5 mm |
| 導線絕緣層 | PVC |
| 外被覆 | PVC |
| 最小彎曲半徑 | 27.5 mm（5 倍線纜直徑），固定安裝 |
| 最大彎曲循環次數 | 無（僅限固定安裝） |
| 適合拖鏈應用 | 否 |
| 適合機器人應用 | 否 |
電氣規格#
| 最大工作電壓 | 關於相機的電源需求，請參閱相機文件。 |
| 導線電阻 | ≤250 Ω/km |
環境規格#
| 作業溫度範圍 | -25–80 °C，固定不動 |
插頭規格#
| 耐用性 | >1000 次插拔循環 |
| 接觸電阻 | 最大 10 mΩ |
| 接觸鍍層 | 銀色 |
| 防護等級 | IP40 |
| 插頭絕緣材料 | 聚醯胺/PBT |
一般資訊#
| 符合標準 | CE（包含 RoHS） 您的連接線憑證 如需詳細資訊，請參閱 Basler 網站的 Compliance 區段。 |
| 保固 | 3 年 |
如需更多詳細資訊，請參閱相應的相機使用者手冊。
在將電纜連接到相機之前，請先閱讀相機使用者手冊，包含安全警告。使用者手冊還包含有關引腳分配、電源要求的進一步資訊，以及關於安裝和使用相機的全面資訊。
您可以從 Basler 網站免費下載相機的使用者手冊和相關文件。
