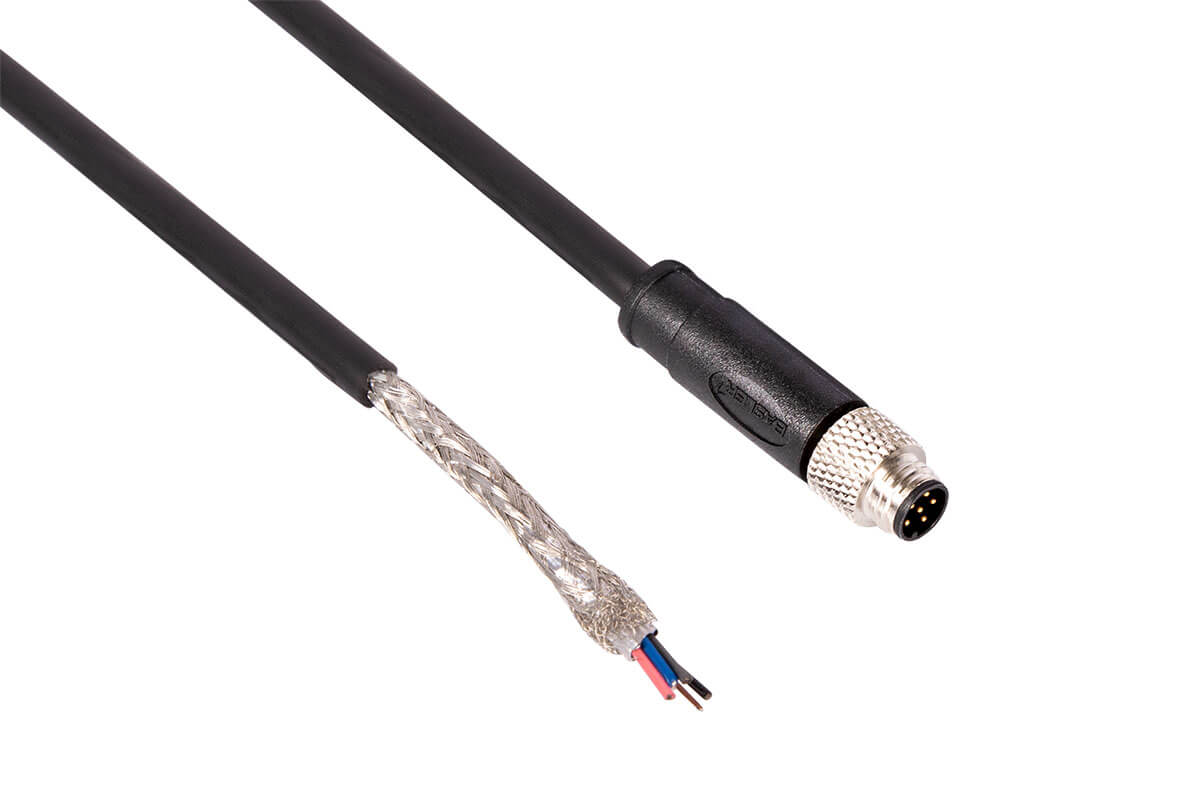

Basler Power-I/O Cable, M8 6p/open, P#
針對 ace 2IP67 相機型號，提供IP67 連接線款式。IP67 連接線款式可確保相機符合IP67 標準，具備防塵及防水功能。
資訊
此連接線適用於以下相機型號：
- ace
- boost R
- racer 2 S
| 線材長度 | 5 m | 10 m |
|---|---|---|
| 訂購編號 | 2200000315 | 2200000296 |
| 訂單編號 （IP67 電纜） | 2200002818 | 2200002819 |
連接線圖紙#
配線資訊#
| 接腳編號 | 線材顏色 | 功能 |
|---|---|---|
| 1 | 棕色 | AUX 電源（不適用於 ace 2 R USB 及 Basic 產品系列） |
| 2 | White | 光耦合 I/O 輸入，第 1 線 |
| 3 | Blue | 光耦合式 I/O 的接地端 |
| 4 | 黑色 | GPIO 輸入／輸出，第 2 線 |
| 5 | 灰色 | GPIO 輸入/輸出，第 3 線 |
| 6 | 粉紅色 | AUX 電源與 GPIO 的接地 |
屏蔽裝置的安裝#
| Component | 表單 | 功能 |
|---|---|---|
| 殼牌 | 《Braid》 | 遮蔽 |
實體規格#
| 相機側連接器 | M8 6 針腳、公頭插頭、A 型編碼 |
| 主機側連接器 | 無，開放端 |
| 電纜截面積 | 6 × AWG 24（6 × 約 0.2 平方毫米） |
| 電纜直徑 | 5.5 mm |
| 線芯絕緣電纜遮蔽 | PVC 鍍錫編織銅線，覆蓋率至少 80% |
| 外護套 | PUR，黑色，無鹵 |
| 最小彎曲半徑 | 55 毫米 |
| 適用於拖鏈應用 | 否 |
| 適用於機器人應用 | 否 |
電氣規格#
| 最大工作電壓 | 30 VDC AC/DC |
| 最大額定電流 | 1 A |
| 線材電阻 | 電源/I/O 纜線M8 6 針腳（開放式），5 公尺：0.5 Ω 電源/I/O 纜線M8 6 針腳（開放式），10 公尺：1 Ω |
環境規格#
| 運作溫度範圍 | -25–80 °C，固定式 |
插頭規格#
| 接點電鍍 | Ni/Au |
| <!– | 防護等級 |
一般資訊#
| Conformity | CE （包含RoHS ），您的纜線所獲得的REACH 認證 如需更多資訊，請參閱 Basler 網站的「合規性」專區。 |
| 保固 | 3 年 |
將纜線連接至相機之前，請先閱讀關於您相機型號的主題。您可以在 面陣和線陣相機 專區中找到您的相機主題。
有關安裝說明，請參閱「硬體安裝（CoaXPress 攝影機）」一節。
