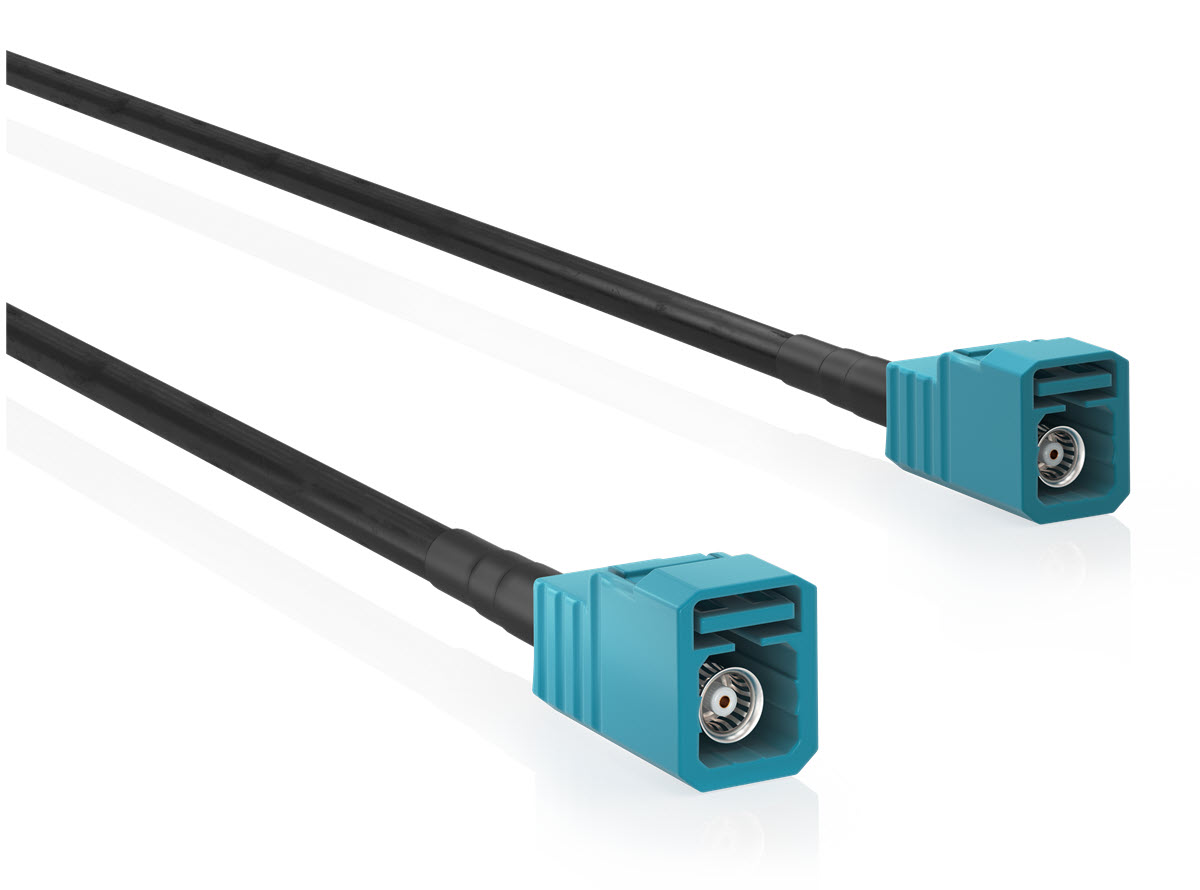

Basler Cable GMSL, FAKRA-Z, 1x F/F#
資訊
此連接線適用於 ace 2GMSL 相機。
| 訂購編號 | 線材長度 |
|---|---|
| 2200002798 | 3 m |
| 2200002799 | 5 m |
| 2200002800 | 10 m |
| 2200002801 | 15 m |
連接線圖紙#
實體規格#
| 2200002798 / 2200002799 / 2200002800 / 2200002801 | |
|---|---|
| 連接器 | FAKRA-Z，雌性，顏色：水藍色（RAL 5021） |
| 電纜直徑 | 最大 3.45 毫米 |
| 纜線屏蔽 | 雙纏繞、鍍錫銅線 |
| 外護套 | 聚氨酯，黑色 |
| 最小彎曲半徑（固定） | 13.8 毫米 |
| 最小彎曲半徑（移動中） | 34.5 毫米 |
| 最低彎曲循環次數 | 500萬 |
| 適用於拖鏈應用 | 是 |
| 適用於機器人應用 | 是 |
連接器規格#
| 2200002798 / 2200002799 / 2200002800 / 2200002801 | |
|---|---|
| 相機端與主機端連接器類型 | FAKRA-Z，雌性，顏色：水藍色（RAL 5021） |
注意事項 – 若未正確拆卸纜線，可能會損壞連接器。

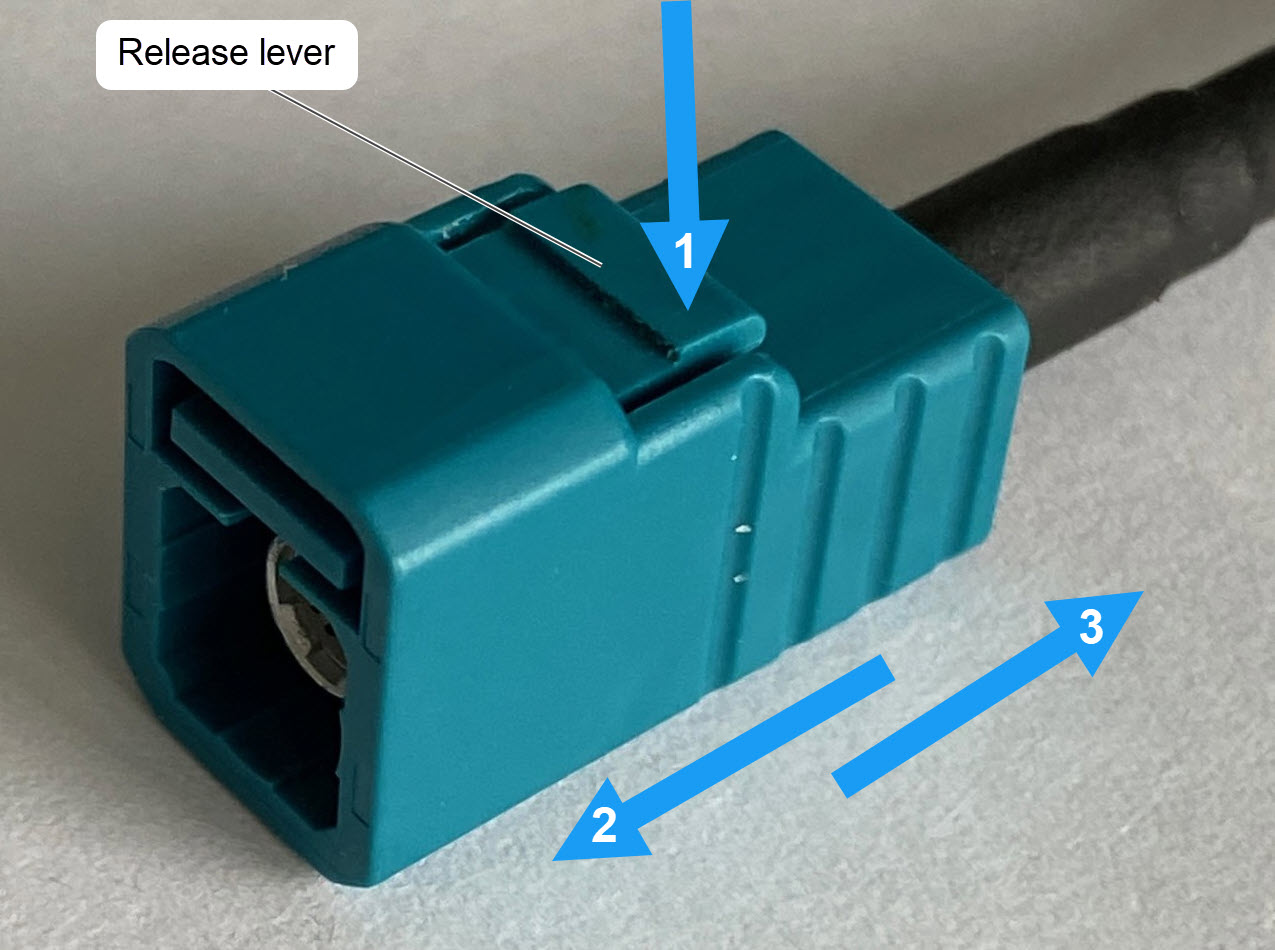

FAKRA 連接器設有鎖定機構，必須將其鎖定才能確保連接穩固。為避免拔除FAKRA 連接器時造成損壞，請依照以下步驟操作：
用力將釋放桿 (1) 向下壓下並保持按壓狀態，同時將連接器輕輕推向 (2) 已連接的裝置。接著，在持續按壓桿的同時，小心地將連接器從 (3) 裝置上拔下。
電氣規格#
| 2200002798 / 2200002799 / 2200002800 / 2200002801 | |
|---|---|
| 最大工作電壓（電纜） | 60 V |
| 最大額定電流 | 3 A |
| 特性阻抗 | 50 Ω |
| 頻率 | DC 0–6 GHz |
| 插入損耗（3 GHz） | -1.15 dB/m（標稱值） |
| 插入損耗（6 GHz） | -1.7 dB/m（標稱值） |
環境規格#
| 2200002798 / 2200002799 / 2200002800 / 2200002801 | |
|---|---|
| 工作溫度（固定） | -40–80 °C (-10–176 °F) |
| 工作溫度（運行中） | -5–60 °C (23–140 °F) |
一般資訊#
| 2200002798 / 2200002799 / 2200002800 / 2200002801 | |
|---|---|
| Conformity | CE（包含 RoHS） 您的纜線證書 如需詳細資訊，請參閱 Basler 網站的 法規遵循 專區。 |
| 保固 | 3 年 |
將纜線連接至相機之前，請先閱讀關於您相機型號的主題。您可以在 面陣和線陣相機 專區中找到您的相機主題。
