daA2500-60mc-IMX8MP-EVK#
此附加攝影機套件支援i.MX 8M Plus 應用處理器，並為NXP 上的評估板增添視覺功能提供了起點。本套件包含一個 5 MP dart 攝影機模組、連接線、鏡頭、一個BCON for MIPI 轉 MiniSAS 轉接器，以及針對該處理器進行優化的驅動程式。
此附加攝影機套件相容於以下NXP 評估板：
- i.MX 8M Plus

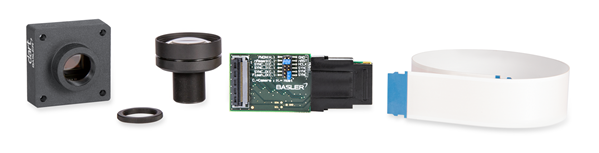

套件內容#
此套件包含以下組件：
- Basler dartdaA2500-60mc相機模組，S 型卡口
- Evetar E3360D 鏡頭 紅外線截止濾鏡 F2.0 f4mm 1/1.8 吋
- BCON for MIPI 至 Mini-SAS 轉接器（第 1 版或第 2 版）
- 柔性扁平電纜，0.2 公尺
- i.MX 8M Plus 的相機驅動程式
BCON for MIPI MiniSAS 轉接頭各版本#
BCON for MIPI 轉 MiniSAS 轉接器共有兩種版本。根據轉接器的版本不同，硬體安裝方式亦有所不同。
請參照下圖檢查您的轉接頭版本：
其他組件與軟體#
若要建置一套完整的嵌入式視覺系統，您還需要以下組件，這些組件並未包含在附加攝影機套件中：
- 處理板
- SD 卡（至少 4 GB）
- 電源供應器
- HDMI 顯示器（全高清解析度）
- USB 集線器、USB 鍵盤、USB 滑鼠
- HDMI 線材
- 國際電源線插頭
- 用於串流、儲存及處理影像的軟體
規格#
相機規格#
有關您相機型號的規格，請參閱此處。
鏡頭規格#
此附加攝影機套件包含 Evetar Lens E3360D IR-Cut F2.0 f4mm 1/1.8" 鏡頭。
如需瞭解有關此鏡頭的更多資訊，請造訪Basler 網站。
由於 Basler 持續擴充適用鏡頭的品項，請前往Basler 網站查詢目前適合您相機的鏡頭。
附加組件的規格#
有關未包含在附加相機套件中的其他組件規格資訊，請參閱各製造商的相關說明文件。
電源供應規格#
有關具體的電源規格，請參閱相關製造商的文件（例如：處理板的電源規格）。
硬體安裝#
注意事項 – 在硬體安裝完成前接通電源，可能會損壞攝影機及電路板上的元件。
請務必在所有嵌入式視覺系統組件的硬體安裝完成後，才將電源供應器連接至電源插座。
下圖說明了根據轉接器版本而定的安裝步驟：
- 將鎖環旋轉至距離鏡頭約 0.5 毫米處，並將其安裝至鏡頭螺紋上。
- 取下鏡頭的保護蓋，並將鏡頭裝上相機。

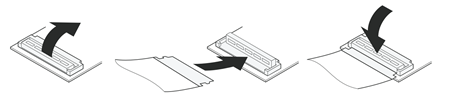

- 將軟質扁平纜線插入相機的FCC 連接器中。插入纜線的方法如下：
- 打開FCC 連接器的黑色鎖定桿。
- 將纜線末端牢固地推入連接器中，此時接地片應朝下（纜線的藍色部分應背對相機），直到固定卡榫滑入兩側的凹槽中為止。
- 將鎖定桿向下翻轉以鎖定連接器。
- 將軟質扁平纜線的另一端插入轉接板上的FCC 連接器中。
- 打開FCC 連接器的黑色鎖定桿。
- 將線纜末端牢固地推入連接器中，使接地片朝下（線纜的藍色部分應背對適配器電路板），直到固定卡榫滑入兩側的凹槽中為止。
- 將鎖定桿向下翻轉以鎖定連接器。
-
將轉接板連接至處理板，並確保轉接板的朝向如下圖所示。
轉接器第 1 版轉接器版本 2 注意事項 – 連接不當可能會損壞相機。
若轉接板的安裝方向不正確，可能會損壞相機的電子元件。
將轉接板連接至處理板時，請確保轉接板的朝向如上圖所示。
-
請依照各製造商的說明文件，安裝並連接那些不屬於附加攝影機套件的額外組件。
- 將電源供應器插入電源插座。
資訊
完成硬體安裝後，請轉動鎖環來調整鏡頭的對焦，直到達到所需的對焦設定為止。
軟體安裝#
該軟體可於Basler 網站上取得。
下載軟體後，請依照下載套件中附帶的readme.txt檔案中的安裝說明進行操作。
軟體授權#
您可於本網站下載的「附加攝影機套件」相關軟體（以下簡稱「本軟體」），係依據《dartBCON for MIPI 附加攝影機套件授權協議》之條款授予您使用授權。如需進一步資訊，請參閱本軟體內附的授權條款文字檔案。
本軟體包含非專屬的 Basler 軟體，或由第三方依據開源授權條款提供的軟體（以下稱「第三方軟體」），並根據隨附於該第三方軟體之軟體授權協議的條款與條件授予您授權。第三方軟體的使用應完全受該授權條款與條件的規範。您可在軟體中查閱適用之第三方授權條款與條件，或聯絡 Basler 技術支援。 Basler 提供的本軟體包含部分開放原始碼軟體，任何人均可使用及修改該軟體，惟須以相同的授權協議將原始碼提供予其他所有人。 自收到本軟體之日起三年（3）內，您或任何第三方均可根據各許可協議之要求，透過通常用於軟體交換的媒介，免費取得依開源許可授權之元件的完整機器可讀源碼副本，惟向 Basler 提出書面請求以實際執行源碼分發所產生的成本除外。
後續步驟#
開發者資源#
有關安裝軟體及開發您專屬的嵌入式視覺解決方案的資訊，請參閱「相機啟用套件」中附帶的readme.txt檔案。
技術支援#
若您遇到技術問題，歡迎隨時聯絡 Basler 的客戶服務團隊。請點此處查看聯絡資訊。
若您需要有關移植至其他硬體平台或修改所提供軟體堆疊的協助，請聯絡Basler 銷售部門。
