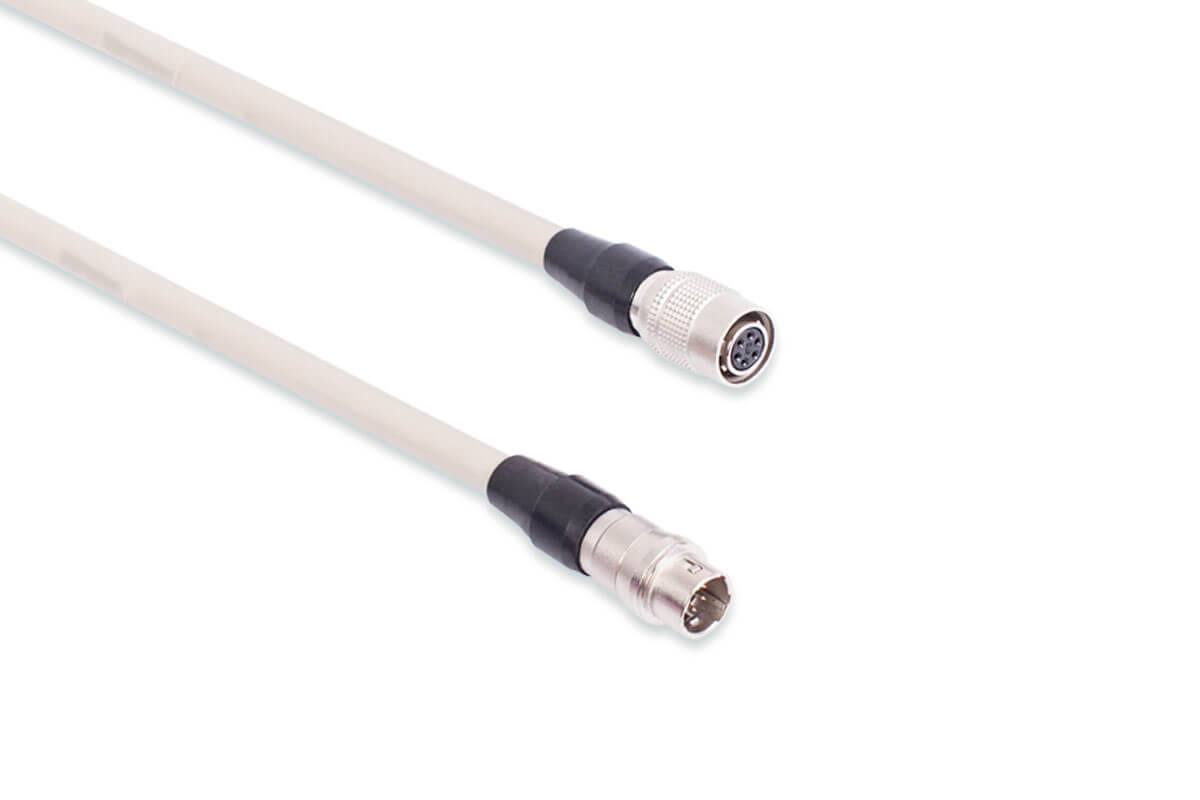

Basler 帶有 HRS 6p 公/母接頭的纜線或電源延長線，P#
資訊
此電纜適用於以下相機型號：
- ace USB 3.0
- ace GigE
- aviator CL
- beat
- racer GigE
- racer CL
| 訂購編號 | 連接線長度 |
|---|---|
| 2000030680 | 8 m |
連接線圖紙#
小心 – 電擊與火災風險
為避免電擊或火災風險，僅可使用 SELV（安全特低電壓）與 LPS（限功率電源）。
允許的最大電流為 2 A。
使用電源-I/O 纜線延長線可能會導致相機運作發生問題。
使用纜線延長線會將專為 Basler 相機設計的標準電源-I/O 纜線長度增加至最長 18 公尺。與標準電源-I/O 纜線相比，電源供應器與相機之間的電壓降將會增加。因此，您需要考慮以下幾個方面：
- 這會增加供電電壓不足以確保相機正常運作的風險。
- 訊號延遲將會增加。
- 接收外部雜訊的可能性會增加。因此，電磁干擾 (EMI) 與靜電放電 (ESD) 的問題可能會增加。
為確保相機正常運作，請務必由電源供應器提供足夠電壓的電源。相機端可用的電壓必須至少符合各自相機使用者手冊中指定的強度。
配線資訊#
| 接腳編號 | 線芯顏色 | 功能 |
|---|---|---|
| 1 | 棕色 | 請參閱相機文件 |
| 2 | 綠色 | 請參閱相機文件 |
| 3 | 粉紅色 | 請參閱相機文件 |
| 4 | 灰色 | 請參閱相機文件 |
| 5 | 黃色 | 請參閱相機文件 |
| 6 | White | 請參閱相機文件 |
如需更多詳細資訊，請參閱各自的相機使用者文件。
實體規格#
| 相機端連接器 | Hirose 6 針 [HR10A-7P-6S (73)] |
| 主機端連接器 | Hirose 6 pin [HR10A-7J-6P (73)] |
| 線纜截面積 | 3 x 2 x 0.14 mm²（接近 AWG 21） |
| 連接線直徑 | 5.3 mm |
| 導線絕緣層 | PVC |
| 外被覆 | PVC |
| 最小彎曲半徑 | 固定安裝：31.8 mm（6 x 纜線直徑） 偶爾移動：79.5 mm（15 x 纜線直徑） |
| 最大彎曲循環次數 | 無（僅限固定安裝） |
| 適合拖鏈應用 | 否 |
| 適合機器人應用 | 否 |
電氣規格#
| 最大工作電壓 | 關於相機的電源需求，請參閱相機文件。 |
| 導線電阻 | 148 Ω/km |
環境規格#
| 作業溫度範圍 | -25–80 °C，固定不動 |
插頭規格#
| 耐用性 | >1000 次插拔循環 |
| 接觸電阻 | 10 mΩ min. |
| 接觸鍍層 | 銀色 |
| 防護等級 | IP40 |
| 插頭絕緣材料 | 聚醯胺/PBT |
一般資訊#
| 符合標準 | CE（包含 RoHS） 您的連接線憑證 如需詳細資訊，請參閱 Basler 網站的 Compliance 區段。 |
| 保固 | 3 年 |
將連接線連接至相機之前，請先閱讀關於您相機型號的主題。您可以在 Area and Line Scan Cameras 區段中找到您的相機主題。
對於未包含在 Basler 產品文件中的相機，請參閱 Basler 網站的 Document Downloads 區段。
