Basler Power-I/O PLC+ Cable 6p/open, P#
簡介#

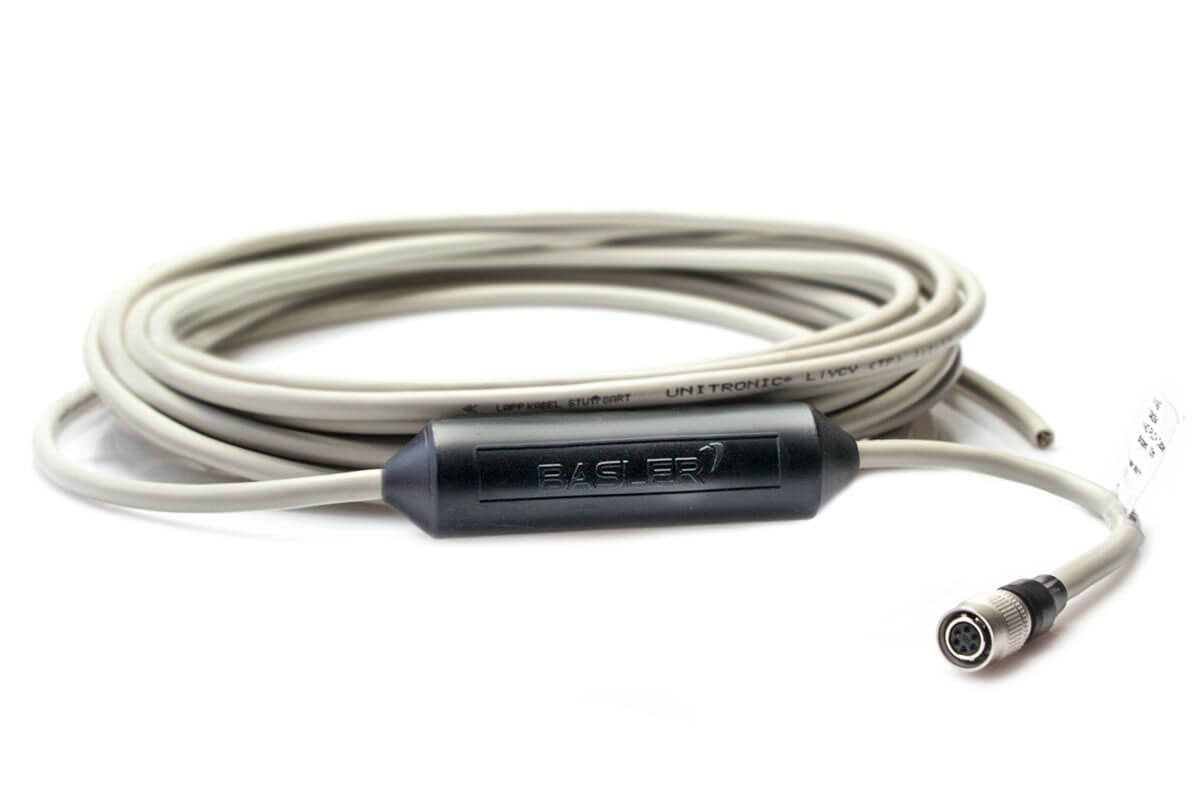

配備 Hirose 6 針腳連接器與開放式端點的 Power-I/O-PLC+ 連接線內建 PLC+ 電子板。
此電路板的主要特點在於，能夠將來自 PLC 裝置的輸入電壓位準（最高 24 V）調整為相機所需的 TTL 電壓位準（0 至 5 V）。下表對比了這些不同的電壓位準。
此外，PLC+ 電路板可保護相機的電源供應器以及相機的輸入與輸出線路，防止發生以下情況：
- 反向極性
- 導通突波電壓
- 正或負過壓突波
這些連接線還能保護訊號傳輸與電源供應免受 EMI 和 ESD 的干擾。這是透過雙絞線實現的，其中每對電線僅傳輸一個訊號：一條電線傳輸訊號本身，另一條則是訊號本身的返回導線。
| 相機 I/O 訊號電壓 | PLC+ Cable 輸入電壓 | 描述 |
|---|---|---|
| 最大 24 VDC | 最大 24 VDC + 10 % | 工作電壓極限。 |
| 0–1.4 VDC | 0–8.4 VDC | 電壓表示邏輯 0。 |
| >1.4–2.2 VDC | >8.4–10.4 VDC | 邏輯狀態未定義。 |
| >2.2 VDC | >10.4 VDC | 電壓表示邏輯 1。 |
技術資料#
資訊
此連接線適用於以下相機型號：
- ace GigE
- 僅適用於光耦合 I/O 線路。
- ace USB 3.0
- 僅適用於光耦合 I/O 線路。
- 採取額外的安全措施。
| 訂購編號 | 線材長度 |
|---|---|
| 2000034084 | 10 m |
連接線圖紙#
小心 – 人身傷害危險
發生短路時存在人身傷害以及相機受損的風險（僅適用於 GigE 相機）
短路可能會導致相機外殼溫度急劇升高。這可能會損壞相機，也可能導致人身傷害，例如觸摸外殼時被燙傷。最壞的情況下，過熱可能會引發火災。為了防止這種情況，您應該採取額外措施來限制短路期間流過每條導線的電流。允許的最大電流為 2 A。有兩種方法可以做到這一點：
- 使用保險絲
- 使用限電電源
配線資訊#
資訊
(x) 表示該導線內部連接至接腳 x。
| 接腳編號 | 線材顏色 | ace GigE | ace USB 3.0 |
|---|---|---|---|
| 1 | 棕色 | 相機電源 | 用於提供額外的安全措施。 |
| 2 | 粉紅色 | 光隔離輸入 (Line1) | 光隔離輸入 (Line1) |
| (5) | 灰色 | 光隔離輸入接地 (Line1) | 光隔離輸入接地 (Line1) |
| 4 | 黃色 | 光隔離輸出 (Out1) | 光隔離輸出 (Out1) |
| (5) | 綠色 | 光隔離輸出接地 (Out1) | 光隔離輸出接地 (Out1) |
| 6 | White | 相機電源接地 | 用於提供額外的安全措施。 |
資訊
搭配 ace USB 3.0 相機使用纜線時的安全措施
建立棕色和白色導線之間的電氣連接，例如透過焊接。將該連接與其他導線絕緣。詳情請參閱下圖。
實體規格#
| 相機側連接器 | Hirose 6 pin [HR10A-7P-6S (73)] |
| 主機側連接器 | 無，開放端 |
| 電纜截面積 | 3 x 2 x 0.14 mm²（接近 AWG 26） |
| 電纜直徑 | 5.8 mm |
| 導線絕緣層 | PVC |
| 外護套 | PVC |
| 最小彎曲半徑 | 34.8 mm（6 倍纜線直徑），固定安裝 |
| 最大彎曲次數 | 無（僅限固定安裝） |
| 適用於拖鏈應用 | 否 |
| 適用於機器人應用 | 否 |
電氣規格#
| 額定工作電壓 | 相機的電源需求請參閱相機說明文件。 |
| 最大工作電壓 | 相機的電源需求請參閱相機說明文件。 |
| 線材電阻 | ≤142 Ω/km |
環境規格#
| 運作溫度範圍 | -25–80 °C，固定式 |
插頭規格#
| 耐用性 | >1000 次插拔次數 |
| 接觸電阻 | 最大 10 mΩ。 |
| 接點電鍍 | 銀 |
| 防護等級 | IP40 |
| 插頭絕緣材料 | 聚醯胺 / PBT |
一般資訊#
| Conformity | CE（包含 RoHS） 您的纜線證書 如需詳細資訊，請參閱 Basler 網站的 法規遵循 專區。 |
| 保固 | 3 年 |
將纜線連接至相機之前，請先閱讀關於您相機型號的主題。您可以在 面陣和線陣相機 專區中找到您的相機主題。
