daA2500-60mci-IMX8-EVK#
此附加攝影機套件支援i.MX 8系列應用處理器，並為在NXP 上的評估板添加視覺功能提供了起點。此套件包含一個500萬畫素dart攝影機模組、連接線、鏡頭、一個BCON for MIPI 轉MiniSAS 轉接器，以及針對該處理器進行優化的驅動程式。
此附加相機套件相容於下列 NXP 評估板：
- MCIMX8M-EVK
- 8MMINILPD4-EVK
- MCIMX8QM-CPU
套件內容物#
此套件包含下列元件：
- Basler dart daA2500-60mci 相機模組，S-mount
- Evetar 鏡頭 E3360D IR-Cut F2.0 f4mm 1/1.8"
- BCON for MIPI 至 MiniSAS 轉接器
- 軟性扁平排線，0.2 m
其他元件與軟體#
若要建置一套完整的嵌入式視覺系統，您還需要以下組件，這些組件並未包含在附加攝影機套件中：
- 處理板
- SD 卡（至少 4 GB）
- 電源供應器
- HDMI 顯示器（Full HD 解析度）
- USB 集線器、USB 鍵盤、USB 滑鼠
- HDMI 連接線
- 國際電源線插頭
- 用於串流、儲存和處理影像的軟體
規格#
相機規格#
關於您的相機型號規格，請參閱此處。
鏡頭規格#
此附加相機套件包含 Evetar 鏡頭 E3360D IR-Cut F2.0 f4mm 1/1.8"。
如需此鏡頭的更多資訊，請造訪 Basler 網站。
由於 Basler 持續增加適用鏡頭的範圍，請前往 Basler 網站尋找目前可用於您相機的鏡頭。
其他元件規格#
有關不屬於此 AddOn 相機套件的其他組件之規格資訊，請參閱相應製造商的文件。
電源供應規格#
如需特定電源供應器規格，請參閱相應製造商的文件（例如處理板的電源供應器規格）。
硬體安裝#
注意 – 在硬體安裝完成之前供電可能會損壞相機和主板組件。
只有在所有嵌入式視覺系統組件的硬體安裝完成後，才能將電源供應器連接到電源插座。
下圖說明了安裝步驟：
- 將鎖定環轉到鏡頭螺紋上，直到距離鏡頭約 0.5 mm 為止。
- 取下鏡頭的保護蓋，然後將鏡頭安裝到相機上。
-
將軟質扁平纜線插入相機的FCC 連接器中。插入纜線的方法如下：
- 打開FCC 連接器的鎖定桿。
- 將纜線末端牢牢推入連接器中，此時接地片應朝下，直到固定卡榫滑入兩側的凹槽內為止。
- 將鎖定桿向下翻轉以鎖定連接器。
-

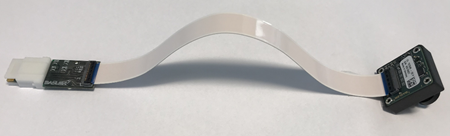

將軟排線的另一端插入轉接板的 FCC 連接器。
- 打開FCC 連接器的鎖定桿。
- 將纜線末端牢牢推入連接器中，此時接地片應朝下，直到固定卡榫滑入兩側的凹槽內為止。
- 將鎖定桿向下翻轉以鎖定連接器。
-
將轉接板連接至處理板（參見上圖）。
- 請依照各製造商的說明文件，安裝並連接不屬於附加攝影機套件的額外組件。
- 將電源供應器連接至電源插座。
資訊
硬體安裝完成後，轉動鎖緊環來調整鏡頭對焦，直到達到所需的對焦設定。
軟體安裝#
此軟體可於 Basler 網站取得。
下載軟體後，請遵循下載套件中所附 readme.txt 檔案中的安裝說明。
軟體授權#
您可以從我們網站下載適用於 Add-on Camera Kit 的軟體（「本軟體」），本軟體係依據「dart BCON for MIPI Add-on Camera Kit License Agreement」之條款授權予您。如需詳細資訊，請參閱本軟體中包含的授權文字檔案。本軟體包含非專屬的 Basler 軟體，或是由第三方依據開放原始碼授權所提供的軟體（「第三方軟體」），並係依據隨附於該等第三方軟體的軟體授權合約之條款與條件授權予您。第三方軟體的使用應完全受該等授權之條款與條件管轄。請在本軟體中尋找適用之第三方授權的授權條款與條件，或聯絡 Basler 支援團隊。Basler 所提供的軟體包含一些開放原始碼軟體，任何人皆可使用與修改，前提是他們必須反向將原始碼以相同的授權協議提供給其他所有人。自接收本軟體之日起算三 (3) 年內，您或任何第三方皆可向 Basler 提出書面請求，以免費取得在各別授權要求範圍內、且於通常用於軟體交換之媒體上所授權開放原始碼元件的完整機器可讀取原始碼副本，但須負擔實際執行原始碼散布的費用。
後續步驟#
開發人員資源#
如需有關安裝軟體以及開發您專屬嵌入式視覺解決方案的資訊，請參閱相機啟用套件 (Camera Enablement Package) 中所附的 readme.txt 檔案。
技術支援#
如果您遇到技術問題，歡迎隨時聯絡 Basler 的客戶服務團隊。請按這裡尋找聯絡資訊。
如果您需要協助將軟體移植到其他硬體平台或修改所提供的軟體堆疊，請聯絡 Basler 業務部門。
