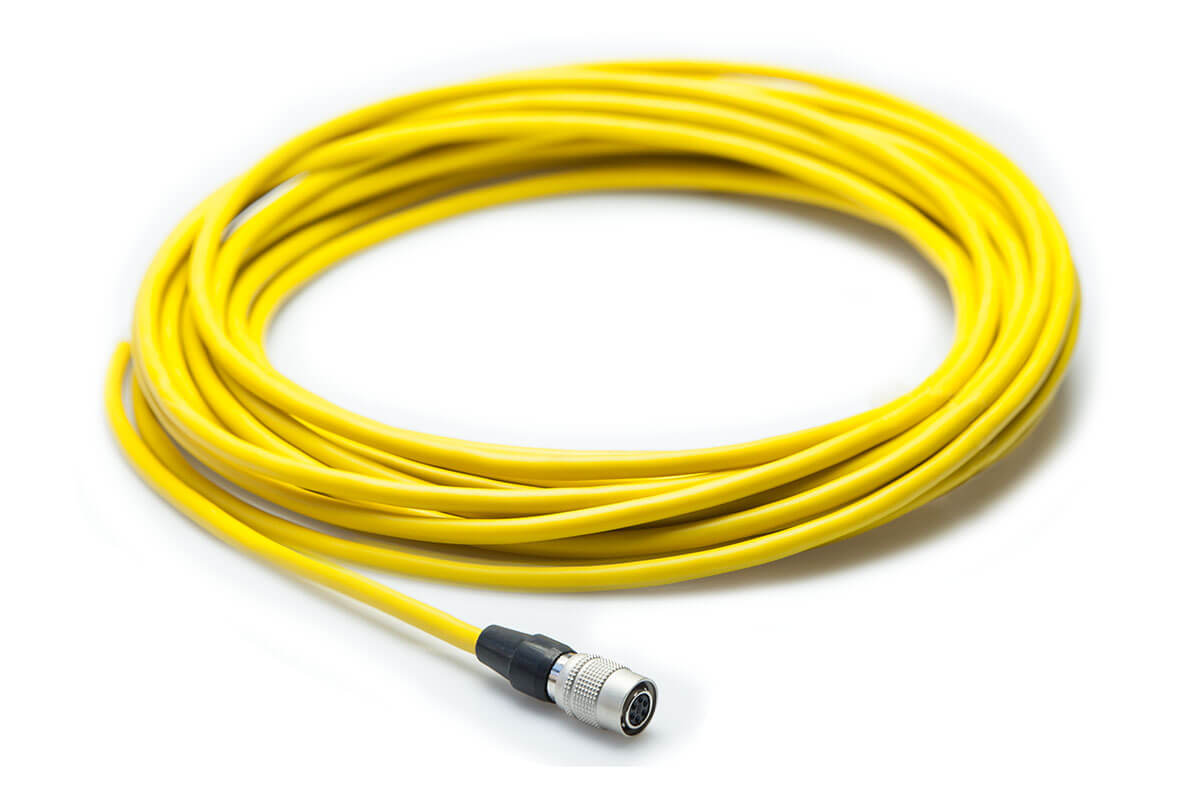

Basler GP-I/O Cable, HRS 6p/open, P#
資訊
此連接線適用於以下相機型號：
- ace USB 3.0
- ace GigE（僅限配備 GPIO 的型號）
| 訂購編號 | 線材長度 |
|---|---|
| 2000034087 | 10 m |
連接線圖紙#
小心 – 人身傷害危險
發生短路時存在人身傷害以及相機受損的風險（僅適用於 GigE 相機）
短路可能會導致相機外殼溫度急劇升高。這可能會損壞相機，也可能導致人身傷害，例如觸摸外殼時被燙傷。最壞的情況下，過熱可能會引發火災。為了防止這種情況，您應該採取額外措施來限制短路期間流過每條導線的電流。允許的最大電流為 2 A。有兩種方法可以做到這一點：
- 使用保險絲
- 使用限電電源
配線資訊#
| 接腳編號 | 線材顏色 | USB 3.0 攝影機 | 具備 GPIO 的 GigE 攝影機 |
|---|---|---|---|
| 1 | 棕色 | GPIO（第 3 線） | 相機電源 |
| 2 | 不適用 | 未連接 | 未連接 |
| 3 | 黃色 | GPIO（第 4 線） | GPIO（第 3 線） |
| 4 | 不適用 | 未連接 | 未連接 |
| 5 | 不適用 | 未連接 | 未連接 |
| 6 | 白色／綠色 | GPIO Ground | 相機電源接地 / GPIO 接地 |
資訊
為了達到最佳的訊號雜訊比，兩條 GPIO 接地線都必須連接至接地。此外，若您未使用其中一條 GPIO 線路，也請將該 GPIO 線路的導線連接至接地。
實體規格#
| 相機側連接器 | Hirose 6 pin [HR10A-7P-6S (73)] |
| 主機側連接器 | 無，開放端 |
| 電纜截面積 | 2 × 2 × 0.14 mm²（接近 AWG 26） |
| 電纜直徑 | 最大 4.9 毫米 |
| 導線絕緣層 | PVC |
| 外護套 | PVC |
| 彩色外套 | 黃色 |
| 最小彎曲半徑 | 34.3 毫米（7 倍纜線直徑） |
| 最大彎曲次數 | 無（僅限固定安裝） |
| 適用於拖鏈應用 | 否 |
| 適用於機器人應用 | 否 |
電氣規格#
| 最大工作電壓 | 相機的電源需求請參閱相機說明文件。 |
| 線材電阻 | ≤142 Ω/km |
環境規格#
| 運作溫度範圍 | -25–80 °C |
插頭規格#
| 耐用性 | >1000 次插拔次數 |
| 接觸電阻 | 最大 10 mΩ。 |
| 接點電鍍 | 銀 |
| 防護等級 | IP40 |
| 插頭絕緣材料 | 聚醯胺 / PBT |
一般資訊#
| Conformity | CE（包含 RoHS） 您的纜線證書 如需詳細資訊，請參閱 Basler 網站的 法規遵循 專區。 |
| 保固 | 3 年 |
將纜線連接至相機之前，請先閱讀關於您相機型號的主題。您可以在 面陣和線陣相機 專區中找到您的相機主題。
