交換器 dart M, GigE, 2 連接埠, AUX#
資訊
若您將 Basler dart M GigE 攝影機模組與 Basler dart M GigE 交換器搭配使用，則應使用 dart M GigE 交換器，而非dart M GigE RJ45 AUX 介面板。
若使用 dart M GigE 交換器，其 I/O 電路即位於該交換器上；請參閱「電路圖（dart M GigE 交換器）」一節。
主要功能#
- 將 dart M GigE 攝影機模組連接至LAN ，以實現高速資料傳輸
- 可與所有Basler dart M GigE 攝影機模組搭配使用
- 最高 1 Gbit/s 頻寬
- 僅需一條資料線，即可透過單一交換器存取最多兩個dart M GigE 攝影機模組
- 可透過交換機上的 I/O 連接器存取相機模組的 GPIO 端子
- 支援巨型幀
規格#
一般規格#
| 規格 | Switch dart M, GigE, 2 Port, AUX |
|---|---|
| 訂購編號 | 109788 |
| 連接埠數 | 2 |
| I/O Lines | 2 條通用輸入 (GPI) 線路 2 條通用輸出 (GPO) 線路 2 條通用輸入/輸出 (GPIO) 線路 |
| Interface | GigE，1000 Mbit/s |
| 電源供應 | 12–24 VDC（最大 25 W） |
| 功耗 | 這取決於使用情境。 請參閱「不同使用情境下的功耗」。 |
| 大小 | 56.0 × 85.0 × 20.7 毫米 |
| Weight | <50 g |
| 支援的標準 | IEEE 802.3 IEEE 802.3at PoE+ IEEE 802.3ab (1000BASE-T 千兆乙太網路) IEEE 802.3u (100BASE-TX 快速乙太網路) IEEE 802.3x (全雙工流量控制) |
| Conformity | CE (包含 RoHS)、UKCA、FCC、KC |
| 最大封包大小 | 最多 9720 位元組 |
Jumbo Frames
- 若您將攝影機中的封包大小增加至超過 1 500 位元組，則必須在所有網路裝置上啟用巨型幀 (Jumbo Frames) 支援功能。否則，串流可能會因封包受阻而失敗。
- 如果您想將 Jumbo Frames 用於最大封包大小，請依照 Network Configuration (GigE Cameras) 主題中所述，將網路卡設定為其最大值。同時，請將
GevSCPSPacketSize參數設定為其最大大小。請注意，大多數 Basler dart M GigE 相機模組僅支援最大 8192 位元組的封包大小。
機械規格#
尺寸與安裝孔#
→ 下載該開關的 CAD／技術圖紙。
環境要求#
溫度測量點#
Temperature and Humidity#
| 裝置運作時的溫度 | 0–70 °C (32–158 °F) 請參閱溫度測量點。 |
| 儲存期間的裝置溫度 | 0–80 °C (32–176 °F) |
| Humidity | 20–80 %，相對濕度，無凝結 |
Basler dart M GigE 交換器出貨時不附外殼。
警告 – 灼傷危險
運作期間，GigE 交換器的各組件會產生較高的溫度。當交換器處於開啟狀態時，若觸碰交換器及其組件，可能會造成灼傷。
應採取措施，確保開關在運作期間其高溫部件不會被觸及（例如，將開關安裝於外殼內）。
注意事項——若溫度超出指定範圍，可能會損壞 dart M GigE 交換器。
若在規格表所列溫度範圍以外的環境下操作開關，將會導致以下問題：
- dart M GigE 交換器可能會受損。
- 開關的使用壽命會縮短。
請確保開關元件的溫度維持在 70 °C (158 °F) 以下！
請確保有足夠的散熱措施。請參閱「溫度測量點」。
Electrical Requirements#
注意事項 – 若缺少EMI 保護機制，可能會導致交換機運作異常。
若未採取防電磁干擾措施（EMI ）即操作此開關，可能會導致開關運作異常。
請採取措施以預防EMI 相關問題，例如將交換機安裝於機箱內。
如需進一步資訊，請參閱《避免EMI 及ESD 相關問題》。
電源供應#
電源必須透過 I/O 連接器供應。Switch dart M、GigE、2 埠、AUX型號不支援PoE。
工作電壓為 12–24 VDC（最大 25 W）。供電電壓不得低於 10.8 VDC。為避免損壞裝置，供電電壓不得超過 30 VDC。
注意事項 – 若電壓超出指定範圍，可能會損壞開關。
您必須在「一般規格」表格中列出的安全工作電壓範圍內供電。
不同使用情境下的功耗#
下表列出了不同使用情境下的典型功耗數值。
| 使用情境 | 功耗 (W) |
|---|---|
| 無 M 型鏡頭的 Switch 相機模組；連接至LAN | 1.1 |
| 配備 2 個 dart M 攝影機模組的 Switch；未擷取任何影像 | 6.0 |
| 配備 2 個 dart M 相機模組的交換器；已擷取影像；最大頻寬 | 8.0 |
通用 I/O 線#
注意：若向 GPIO 線路施加不正確的電訊號，可能會嚴重損壞電路板。
請務必施加如下所述的適當輸入或輸出訊號電壓。
作為輸入運作#
| 電壓 | 描述 |
|---|---|
| 30 VDC | 絕對最大值。此電壓絕不可超過。否則可能會損壞電路板，並導致保固失效。 |
| 0–24 VDC | 安全工作範圍。最小外部提升電壓為 3.3 VDC。 |
| 0–0.8 VDC | 表示邏輯 0（停用反相器時）。 |
| >0.8–2.0 VDC | 發生邏輯準位轉換的區域；在此區域中邏輯狀態未定義。 |
| >2.0 VDC | 表示邏輯 1（停用反相器時）。 |
- Input current (high-level): <100 μA
- Input current (low-level): <5 mA sink current from the GPIO input line without exceeding 0.8 VDC.
作為輸出運作#
| 電壓 | 描述 |
|---|---|
| 30 VDC | 絕對最大值。此電壓絕不可超過。否則可能會損壞電路板，並導致保固失效。 |
| 3.3–24 VDC | 安全操作範圍 |
| <3.3 VDC | 不可靠的 GPIO 輸出 |
- Internal pull-up resistor: ≈650 Ω，具備開集極。許多應用可能需要外加提升電阻。
- Residual voltage ("on" state): 在 50 mA 且外殼溫度為 25 °C (77 °F) 時約為 0.4 VDC。實際殘餘電壓取決於工作溫度、負載電流以及電子元件的製程差異。
- Leakage current: <60 µA. Actual leakage depends on operating temperature and production spread of electronic components.
- Maximum load current: 50 mA
- 最小負載電流： 未指定。請考慮以下事項：
- 當負載電流較低時，漏電流的影響會更明顯。
- 隨著負載電流減少，輸出的傳播延遲會增加。
- 較高阻抗的電路通常更容易受到 EMI 影響。
- 較高的電流會在長電纜中造成較大的壓降。
如需更多關於 I/O 線路的資訊，請參閱 I/O Control 章節。
線材要求#
乙太網路纜線#
- 請使用高品質的乙太網路線。建議使用具備 S/STP 遮蔽的 Cat 5e 或更高規格的遮蔽電纜。
- 請使用直連（跳線）或交叉乙太網路線。
- 應避免靠近強磁場。
- Basler 建議使用來自 Basler cable portfolio 的乙太網路線。
I/O 纜線#
- I/O 纜線的截面積必須至少為 0.09 mm²（接近 AWG28）。
- I/O 纜線用於供電。
- 電纜長度不得超過 10 公尺。
- 建議使用的連接器：TE 1-338095-0（壓接式）或 WR-MM 690157001072（排線式）
- 應避免靠近強磁場。
- Basler 建議使用dart M I/O 連接線。
平面場纜線 (FFC)#
Basler 建議使用dart 柔性扁平纜線。
注意 – FFC 連接線方向錯誤可能會損壞電子零件。
FFC 纜線的兩端並無特定連接要求，也就是說，您可以將每端連接至相機模組的連接器，或連接至 dart M GigE 交換器的連接器。但請務必確保纜線以正確的方向插入，也就是說，FFC 纜線的紅色導電路徑必須如以下圖片所示，朝向電路板。該圖片展示的是介面電路板的範例，但相同原則也適用於交換器。
實體介面#
連接器#
乙太網路連接器#
- 與交換機之間的 100/1000 Mbit/s 以太網路連線
- 8 針 RJ45 插座 8 針
注意事項 – 以太網路連接器若受到機械性壓力，可能會損壞交換器。
若乙太網路連接器（RJ45 插座）受到機械應力作用，請為纜線加裝防拉力裝置，以防止 dart M GigE 交換機遭受機械損壞。
有關如何避免機械應力的資訊，請參閱「安裝說明」主題中的為 RJ45 連接器提供應力消除一節。
FFC 連接器#
- 20 針腳 Hirose FH67 (FH67-20S-0.5SV) FFC/FPC 連接器
- 透過 dart FFC（柔性扁平纜線）為 dart M GigE 攝影機模組提供介面。
I/O 連接器#
10 針母接頭：WR-MM 10 針 (690367291076)。如需更多資訊，請參閱「I/O 接頭針腳配置」。
I/O Connector Pinout
| 接腳 | 描述 |
|---|---|
| 1 | AUX 電壓及 I/O 線路的接地 |
| 2 | 外部施加的 AUX 電壓 |
| 3 | AUX 電壓及 I/O 線路的接地 |
| 4 | 外部施加的 AUX 電壓 |
| 5 | 通用輸入/輸出 (GPIO) 線路 CAM 2 |
| 6 | 通用輸入/輸出 (GPIO) 線路 CAM 1 |
| 7 | CAM 2 的通用輸出 (GPO) 線路 |
| 8 | CAM 1 的通用輸出 (GPO) 線路 |
| 9 | CAM 2 的通用輸入（GPI）線路 |
| 10 | CAM 1 的通用輸入 (GPI) 線路 |
狀態 LED#

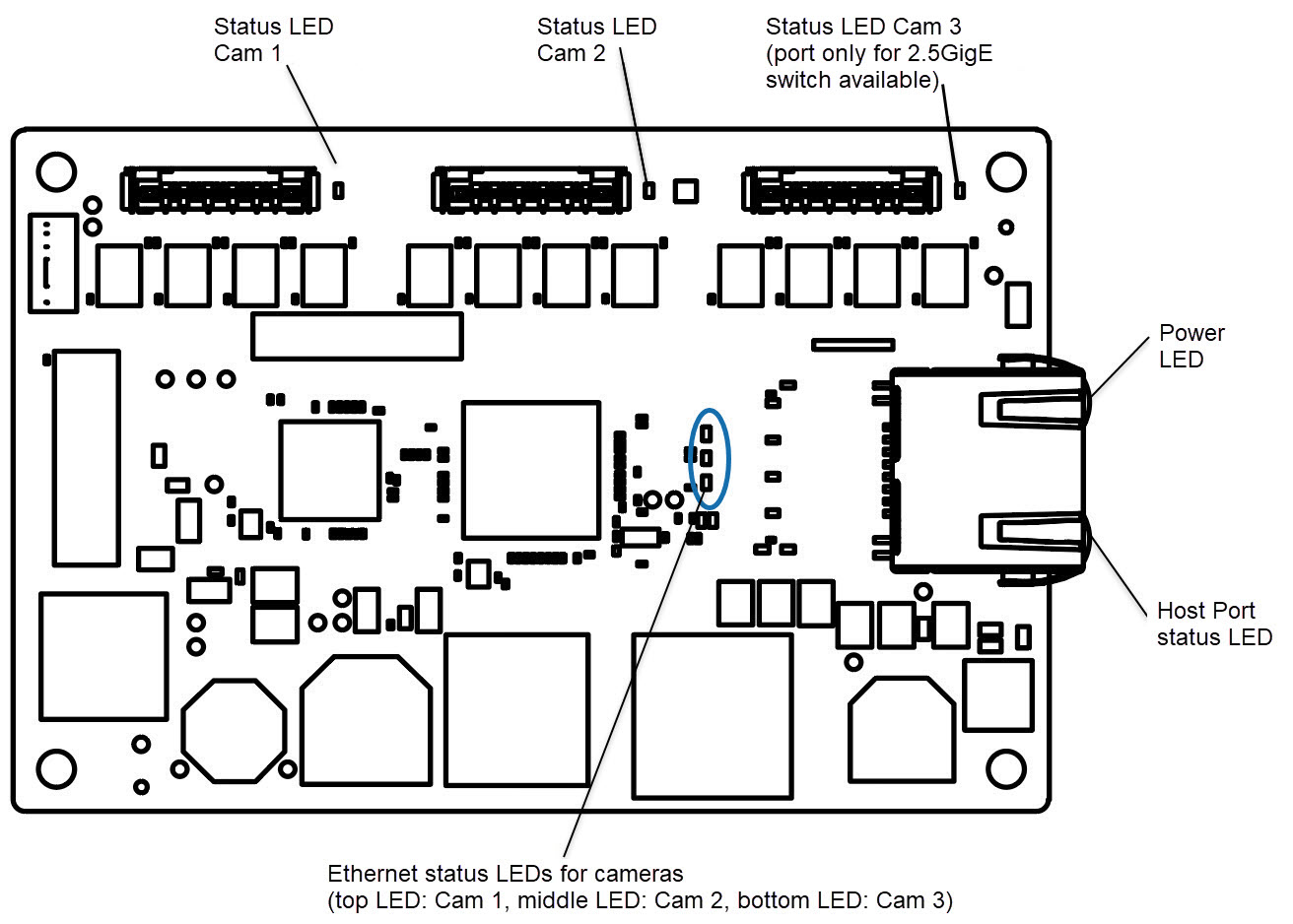

dart M GigE 交換機上設有以下狀態 LED 指示燈：
相機狀態指示燈
相機狀態 LED（如上圖所示的「StatusLED Cam 1 至 3」）用於顯示已連接的 Basler dart M GigE 相機模組的狀態。
有關各種相機狀態的詳細資訊，請參閱「dart M 介面說明」主題中的「LED 狀態」表格。
電力LED
| LED State | 含意 |
|---|---|
| 關閉 | 無電源 |
| 恆亮綠色 | 已通電，已建立乙太網路連線 |
主機埠狀態LED
| LED State | 含意 |
|---|---|
| 純橙色 | 主機與 GigE 交換機之間的連線已建立 |
| 橙色閃爍 | 表示主機與 GigE 交換機之間的活動 |
乙太網路埠狀態指示燈
對於每個透過 FFC 連接器連接至 dart M GigE 交換器的攝影機模組，對應的乙太網路埠狀態LED 表示以下內容：
| LED State | 含意 |
|---|---|
| 關閉 | 相機模組未連接至開關 |
| 恆亮綠色 | 連接至開關的相機模組 |
| 綠色閃爍 （間隔較長／脈動） | 相機模組已連接至 開關，並已與 Pylon 軟體建立連線 |
| 綠色閃爍 （非常快速的脈衝） | 相機模組已連接至開關 已與 Pylon 軟體建立連線 已開始擷取影像。 |
更多資訊#
- 有關各種 dart M GigE 相機型號的資訊，請參閱「Basler dart M概覽」主題。
- 請參閱「硬體安裝（GigE 攝影機）」主題中的「dart M 攝影機」章節。
- 請參閱「dart M 介面說明」一節。
- 請參閱「電路圖（dart M GigE 交換器）」一節。
- 另請參閱其他Basler dart M GigE 配件。
- 請參閱「網路設定（GigE 攝影機）」。
- 請參閱「與網路相關的參數」。
