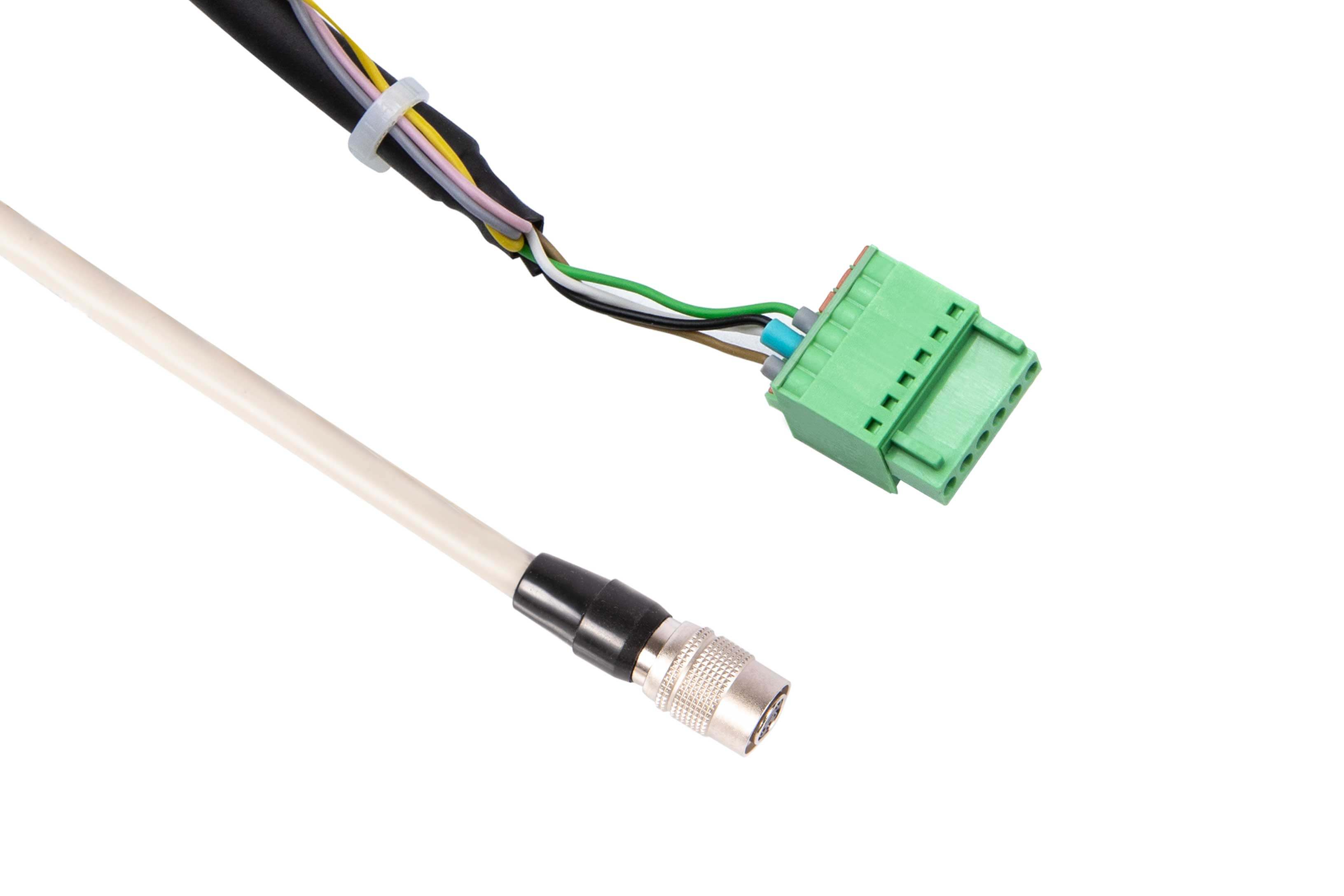

Basler SLP Cable, HRS 6p/TBL-S, P#
資訊
此線纜適用于以下產品：
- Basler Camera Lights
- ace U 相機
- ace L 相機
| 訂購編號 | 連接線長度 |
|---|---|
| 2200000329 | 3 m |
連接線圖紙#
配線資訊#
資訊
如果您透過 USB 或 PoE 為相機供電，請勿將導線連接至端子塊連接器的 pin 1。
| 引腳編號 (HRS) | 線芯顏色 | 功能 | 引腳編號 (TBL) |
|---|---|---|---|
| 1 | 棕色 | 相機電源 | 1 |
| 2 | 粉紅色 | Opto In | |
| 3 | 綠色 | SLP Comm | 3 |
| 4 | 黃色 | Camera I/O 2 | |
| 5 | 灰色 | 光耦地線 | |
| 6 | White | 接地 | 2 |
| 外殼 | 黑色 | 屏蔽 |
實體規格#
| 相機端連接器 | Hirose 6 針 [HR10A-7P-6S (73)] |
| 主機端連接器 | Würth, TBL 691381000006 |
| 線纜截面積 | 3 x 2 x 0.14 mm²（接近 AWG 26） |
| 連接線直徑 | 5.8 mm |
| 導線絕緣層 | PVC |
| 外被覆 | PVC |
| 最小彎曲半徑 | 34.8 mm（6 倍電纜直徑），固定安裝 |
| 最大彎曲循環次數 | 無（僅限固定安裝） |
| 適合拖鏈應用 | 否 |
| 適合機器人應用 | 否 |
電氣規格#
| 最大工作電壓 | 關於相機的電源需求，請參閱相機文件。 |
| 導線電阻 | <1 Ω |
環境規格#
| 作業溫度範圍 | -40–80 °C，固定不動 |
插頭規格#
| R10A-7P-6S (73) | TBL 691381000006 | |
|---|---|---|
| 耐用性 | >1000 次插拔循環 | 不適用 |
| 接觸電阻 | 最大 10 mΩ | 最大 20 mΩ。 |
| 接觸鍍層 | 銀色 | 黃銅 (CuZn) |
| 防護等級 | IP40 | 不適用 |
| 插頭絕緣材料 | 聚醯胺/PBT | PA66 |
一般資訊#
| 符合標準 | CE（包含 RoHS） 您的連接線憑證 如需詳細資訊，請參閱 Basler 網站的 Compliance 區段。 |
| 保固 | 3 年 |
在將連接線連接至相機與燈具之前，請先閱讀關於您的相機型號與 Camera Light 的主題。您可以在面陣與線陣相機和Basler Camera Lights專區找到對應的主題。
