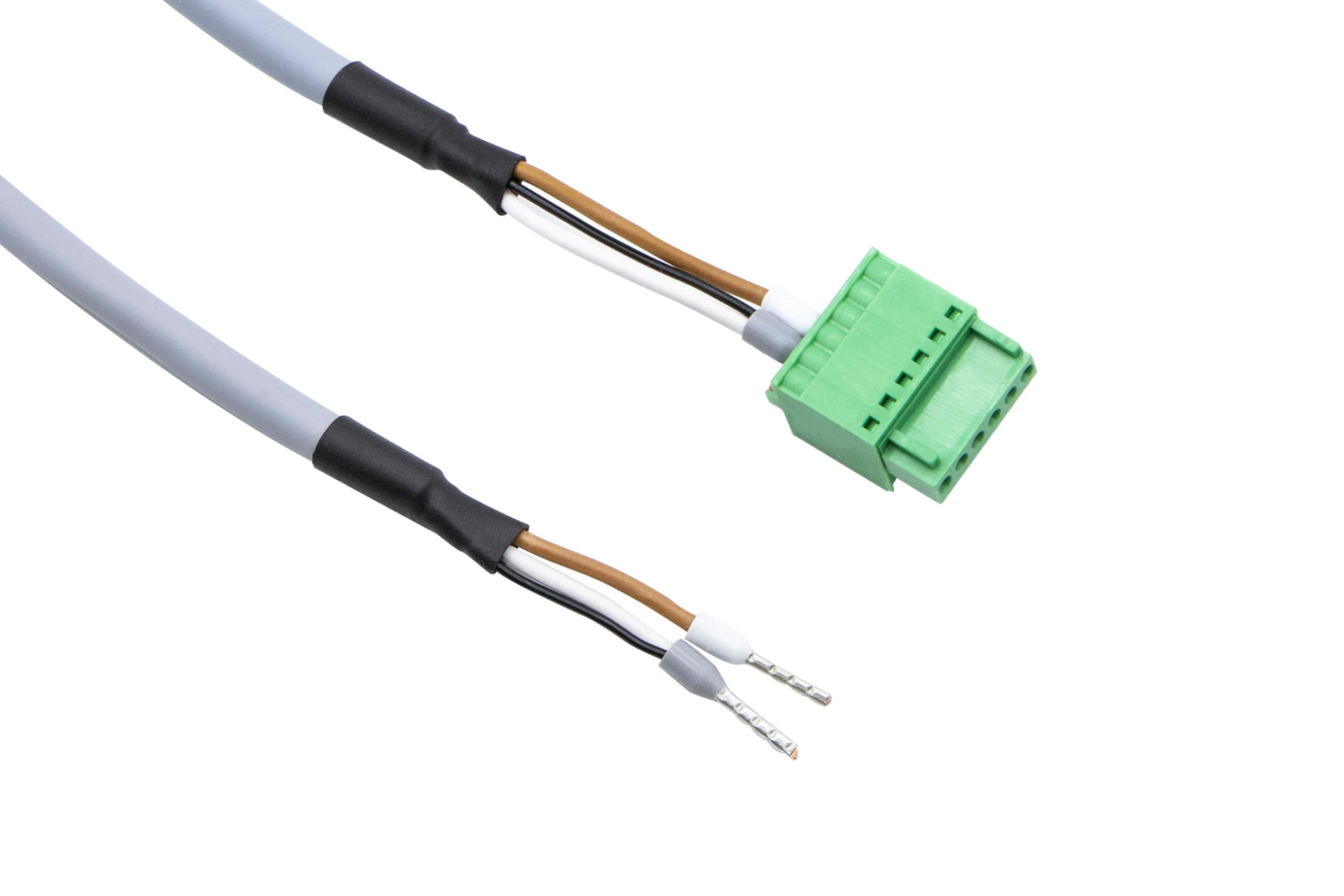

Basler SLP Cable, TBL-S/open, P#
資訊
此纜線適用於以下產品：
- Basler Camera Lights
| 訂購編號 | 線材長度 |
|---|---|
| 2200000331 | 1.5 m |
連接線圖紙#
配線資訊#
| 開放式 | 線材顏色 | 功能 | PIN 碼 (TBL) |
|---|---|---|---|
| White | 接地 | 2 | |
| 棕色 | SLP 通訊 | 3 | |
| 住房 | 黑色 | 屏蔽 | 2 |
實體規格#
| Connector | Würth，TBL 691381000006 |
| 電纜截面積 | 2 × 0.5 平方毫米（接近 AWG 20） |
| 電纜直徑 | 5.3 毫米 |
| 導線絕緣層 | PVC |
| 外護套 | PVC |
| 最小彎曲半徑 | 26.5 毫米（5 倍電纜直徑），固定安裝 |
| 最大彎曲次數 | 無（僅限固定安裝） |
| 適用於拖鏈應用 | 否 |
| 適用於機器人應用 | 否 |
電氣規格#
| 最大工作電壓 | 請參閱關於您的BaslerCamera Light 的討論主題。 |
| 線材電阻 | <1 Ω |
環境規格#
| 運作溫度範圍 | -40–80 °C，靜止狀態 |
插頭規格#
| TBL 691381000006 | |
|---|---|
| 接觸電阻 | 最大 20 mΩ。 |
| 接點電鍍 | 黃銅（CuZn） |
| 插頭絕緣材料 | PA66 |
一般資訊#
| Conformity | CE（包含 RoHS） 您的纜線證書 如需詳細資訊，請參閱 Basler 網站的 法規遵循 專區。 |
| 保固 | 3 年 |
在將纜線連接至燈具之前，請先閱讀有關您相機燈具的相關主題。您可以在Basler的「Camera Lights」區段中找到對應的主題。
