daA3840-30mc-IMX8MP-EVK#

Basler daA3840-30mc-IMX8MP-EVK 擴充攝影機套件，可協助您為NXP 評估板增添視覺功能。

daA3840-30mc-IMX8MP-EVK

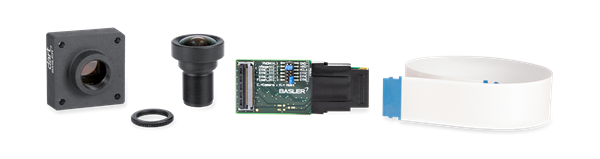

此附加攝影機套件支援NXP i.MX 8M Plus 應用處理器，並為NXP 上廣受歡迎的評估板增添視覺功能提供了起點。此套件包含一個 8 MP dart 攝影機模組、連接線、鏡頭、一個BCON for MIPI 轉 MiniSAS 轉接器，以及針對該處理器進行優化的驅動程式。

此附加相機套件相容於下列 NXP 評估板：

  • i.MX 8M Plus

套件內容物#

此套件包含下列元件：

  • Basler dart daA3840-30mc 攝影機模組，S 型卡口
  • Evetar E3360D-R1 F2.0 f4.0mm 1/7" 鏡頭，附 M12x0.5 鎖環
  • BCON for MIPI 至 Mini SAS 轉接卡（版本 1 或版本 2）
  • 軟性扁平排線，0.2 m
  • 適用於 i.MX 8M Plus 的相機驅動程式

BCON for MIPI 至 Mini SAS 轉接卡版本#

提供兩種版本的 BCON for MIPI 至 Mini SAS 轉接卡。硬體安裝方式會因轉接卡版本而異。

請使用下圖檢查您的轉接卡版本：

轉接卡版本 1轉接卡版本 2

其他元件與軟體#

若要建立完整的嵌入式視覺系統，您還需要下列元件，這些元件未包含在附加相機套件中：

  • 處理板
  • SD 卡（至少 4 GB）
  • 電源供應器
  • HDMI 顯示器（Full HD 解析度）
  • USB 集線器、USB 鍵盤、USB 滑鼠
  • HDMI 連接線
  • 國際電源線插頭
  • 用於串流、儲存和處理影像的軟體

規格#

相機規格#

關於您的相機型號規格，請參閱此處。

鏡頭規格#

此附加攝影機套件包含 Evetar E3360D-R1 F2.0 f4.0mm 1/7" 鏡頭。

如需此鏡頭的更多資訊，請造訪 Basler 網站。

由於 Basler 持續增加適用鏡頭的範圍，請前往 Basler 網站尋找目前可用於您相機的鏡頭。

其他元件規格#

如需附加相機套件未包含的其他組件規格資訊，請參閱相應製造商的文件。

電源供應規格#

如需特定電源供應器規格，請參閱相應製造商的文件（例如處理板的電源供應器規格）。

硬體安裝#

注意 – 在硬體安裝完成之前供電可能會損壞相機和主板組件。

只有在所有嵌入式視覺系統組件的硬體安裝完成後，才能將電源供應器連接到電源插座。

下圖說明根據介面卡版本而定的安裝程序：

轉接卡版本 1轉接卡版本 2
  1. 將鎖定環轉到鏡頭螺紋上，直到距離鏡頭約 0.5 mm 為止。
  2. 取下鏡頭的保護蓋，然後將鏡頭安裝到相機上。
  3. 將軟質扁平纜線插入相機的FCC 連接器中。插入纜線的方法如下：
    1. 打開 FCC 連接器的黑色鎖定桿。
    2. 將電纜末端牢固地推入連接器中，接地片朝下（電纜的藍色部分應背對相機），直到固定片滑入兩側的凹槽中。
    3. 將鎖定桿向下翻轉以鎖定連接器。
      打開 FCC 連接器的鎖定桿
  4. 將軟排線的另一端插入轉接板的 FCC 連接器。
    1. 打開 FCC 連接器的黑色鎖定桿。
    2. 將電纜末端牢固地推入連接器中，接地片朝下（電纜的藍色部分應背對介面卡板），直到固定片滑入兩側的凹槽中。
    3. 將鎖定桿向下翻轉以鎖定連接器。

  5. 將轉接板連接至處理板，並確保轉接板的方向如下方所示。

    轉接卡版本 1轉接卡版本 2

    注意 – 連接錯誤可能會損壞相機。

    轉接板方向錯誤可能會損壞相機的電子元件。

    將轉接板連接至處理板時，請確保轉接板的朝向如上圖所示。

  6. 請根據相應製造商的文件，安裝並連接不屬於附加相機套件 (Add-on Camera Kit) 的其他元件。

  7. 將電源供應器連接至電源插座。

資訊

硬體安裝完成後，轉動鎖緊環來調整鏡頭對焦，直到達到所需的對焦設定。

軟體安裝#

適用於 daA3840-30mc 的 Basler 攝影機驅動程式，是NXP 針對i.MX 8M Plus 所發布的 BSP 版本的一部分。

若需更多功能集與相機軟體，強烈建議您下載相機啟用套件：

此軟體可於 Basler 網站取得。

下載軟體後，請遵循下載套件中所附 readme.txt 檔案中的安裝說明。

軟體授權#

您從我們網站下載用於 Add-on Camera Kit 的軟體 (即「本軟體」) 是根據「dart BCON for MIPI Add-on Camera Kit License Agreement」的條款授權給您的。如需詳細資訊，請參閱本軟體中所附的授權文字檔。

本軟體包含非專屬的 Basler 軟體，或是由第三方依據開放原始碼授權所提供的軟體 (「第三方軟體」)，並且是在隨附該第三方軟體的軟體授權合約之條款與條件下授權給您的。第三方軟體的使用應完全受此類授權之條款與條件規範。您可以在本軟體中尋找適用第三方授權的授權條款與條件，或聯絡 Basler 支援團隊。Basler 提供的軟體包含某些開放原始碼軟體，任何人皆可使用及修改，前提是他們必須反向將原始碼以相同的授權協議提供給其他人。自接收本軟體之日起三 (3) 年內，您或任何第三方若以書面方式向 Basler 提出請求，即可免費取得各授權所需範圍內、且以軟體交換慣用之媒體儲存之開放原始碼授權元件之完整機器可讀取原始碼副本，但須負擔實際執行原始碼散布的成本。

後續步驟#

開發人員資源#

如需有關安裝軟體以及開發您專屬嵌入式視覺解決方案的資訊，請參閱相機啟用套件 (Camera Enablement Package) 中所附的 readme.txt 檔案。

技術支援#

如果您遇到技術問題，歡迎隨時聯絡 Basler 的客戶服務團隊。請按這裡尋找聯絡資訊。

如果您需要協助將軟體移植到其他硬體平台或修改所提供的軟體堆疊，請聯絡 Basler 業務部門。
