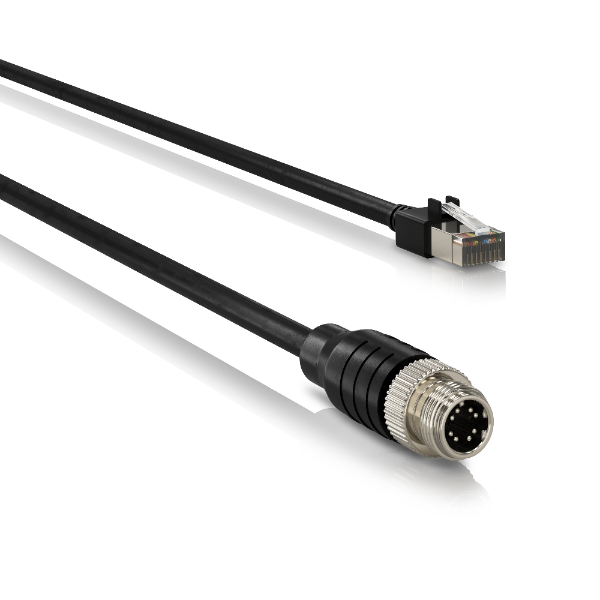

Basler Cable GigE, Cat 6, M12/RJ45, DrC#
資訊
此連接線適用於以下 GigE 相機型號：
- ace 2 IP67
| 訂購編號 | 連接線長度 |
|---|---|
| 2200002422 | 5 m |
| 2200002423 | 10 m |
| 2200002424 | 15 m |
| 2200002425 | 20 m |
| 2200002426 | 25 m |

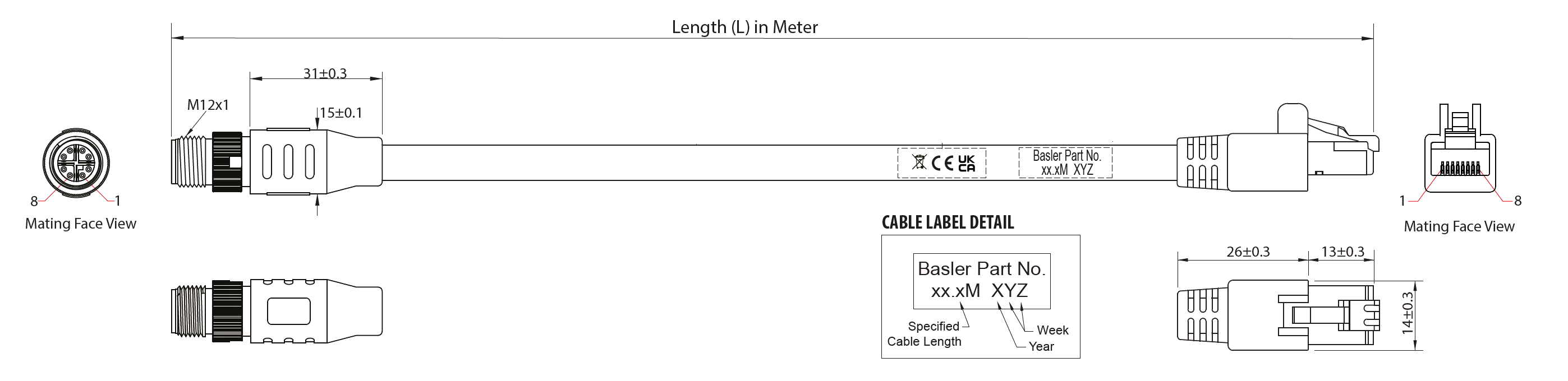

連接線圖紙#
實體規格#
| 2200002422 / 2200002423 / 2200002424 / 2200002425 / 2200002426 | |
|---|---|
| 相機端連接器 | M12 X-coded 8P 公接頭 |
| 主機端連接器 | RJ45 公接頭 |
| 連接線直徑 | 最大 6.6 ± 0.2 mm |
| 最小彎曲半徑 | 40 mm，固定安裝 60 mm，拖鏈安裝 |
| 最大彎曲循環次數 | 100 萬次循環 |
| 適合拖鏈應用 | 是 |
| 適合機器人應用 | 否 |
一般資訊#
| 2200002422 / 2200002423 / 2200002424 / 2200002425 / 2200002426 | |
|---|---|
| 符合標準 | CE（包含 RoHS） 您的連接線憑證 如需詳細資訊，請參閱 Basler 網站的 Compliance 區段。 |
| 保固 | 3 年 |
適用於拖鏈應用#
此系列的所有連接線均經過測試，並判定適合用於拖鏈應用。測試條件請參閱下圖。這些連接線保證可承受 100 萬次彎曲循環。
資訊
彎曲半徑會影響彎曲循環次數。
若彎曲半徑大於測試時使用的半徑，將會增加彎曲循環次數。較小的彎曲半徑則會產生相反的效果，並導致彎曲循環次數顯著減少。
將連接線連接至相機之前，請先閱讀關於您相機型號的主題。您可以在 Area and Line Scan Cameras 區段中找到您的相機主題。
對於未包含在 Basler 產品文件中的相機，請參閱 Basler 網站的 Document Downloads 區段。
