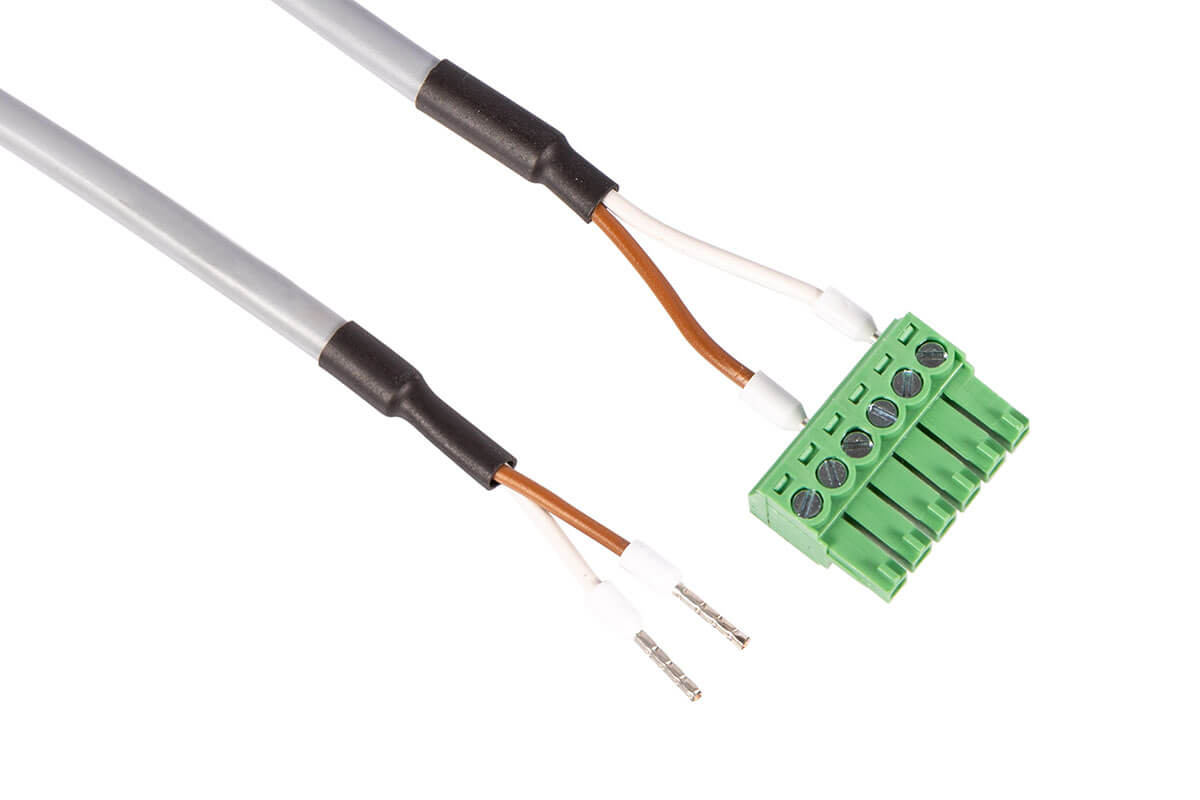

Basler SLP Cable, TBL-L/open, P#
資訊
此連接線適用於以下產品：
- Basler SLP Strobe Controller
| 訂購編號 | 線材長度 |
|---|---|
| 2200000330 | 1.5 m |
連接線圖紙#
配線資訊#
| 開放端 | 線材顏色 | 功能 | 引腳編號 (TBL) |
|---|---|---|---|
| GND | White | 接地 | 1 |
| SLP 通訊 | 棕色 | SLP 通訊 | 4 |
| 黑色 | 屏蔽 | 1 |
若要將兩個控制器進行串聯：
- 將纜線開放端的白線插入第一個控制器的Lightning連接器上的GND接腳。
- 將纜線開放端的那根棕色導線插入第一個控制器上Lighting連接器的SLP Comm接點中。
- 將 TBL 連接器插入第二個控制器的攝影機連接埠中。
如需更多詳細資訊，請參閱Basler的「SLP Strobe Controller」主題。
實體規格#
| Connector | Würth，TBL 3611 |
| 電纜截面積 | 2 × 0.25 mm²（接近 AWG 24） |
| 電纜直徑 | 4.5 公釐 |
| 導線絕緣層 | PVC |
| 外護套 | PVC |
| 最小彎曲半徑 | 18 公釐（4 倍於電纜直徑），固定安裝 |
| 最大彎曲次數 | 無（僅限固定安裝） |
| 適用於拖鏈應用 | 否 |
| 適用於機器人應用 | 否 |
電氣規格#
| 最大工作電壓 | 有關Basler SLP Strobe Controller 的電源需求，請參閱 Basler 的「 SLP Strobe Controller」主題。 |
| 線材電阻 | <1 Ω |
環境規格#
| 運作溫度範圍 | -40–80 °C，靜止狀態 |
插頭規格#
| TBL 3611 | |
|---|---|
| 接觸電阻 | 最大 20 mΩ |
| 接點電鍍 | 黃銅 (CuZn) |
| 插頭絕緣材料 | PA66 |
一般資訊#
| Conformity | CE（包含 RoHS） 您的纜線證書 如需詳細資訊，請參閱 Basler 網站的 法規遵循 專區。 |
| 保固 | 3 年 |
在將纜線連接至控制器之前，請先閱讀Basler的《SLP Strobe Controller 》說明文件。該文件包含重要的安全資訊，以及有關控制器引腳分配、電源要求、安裝與使用等相關資訊。
