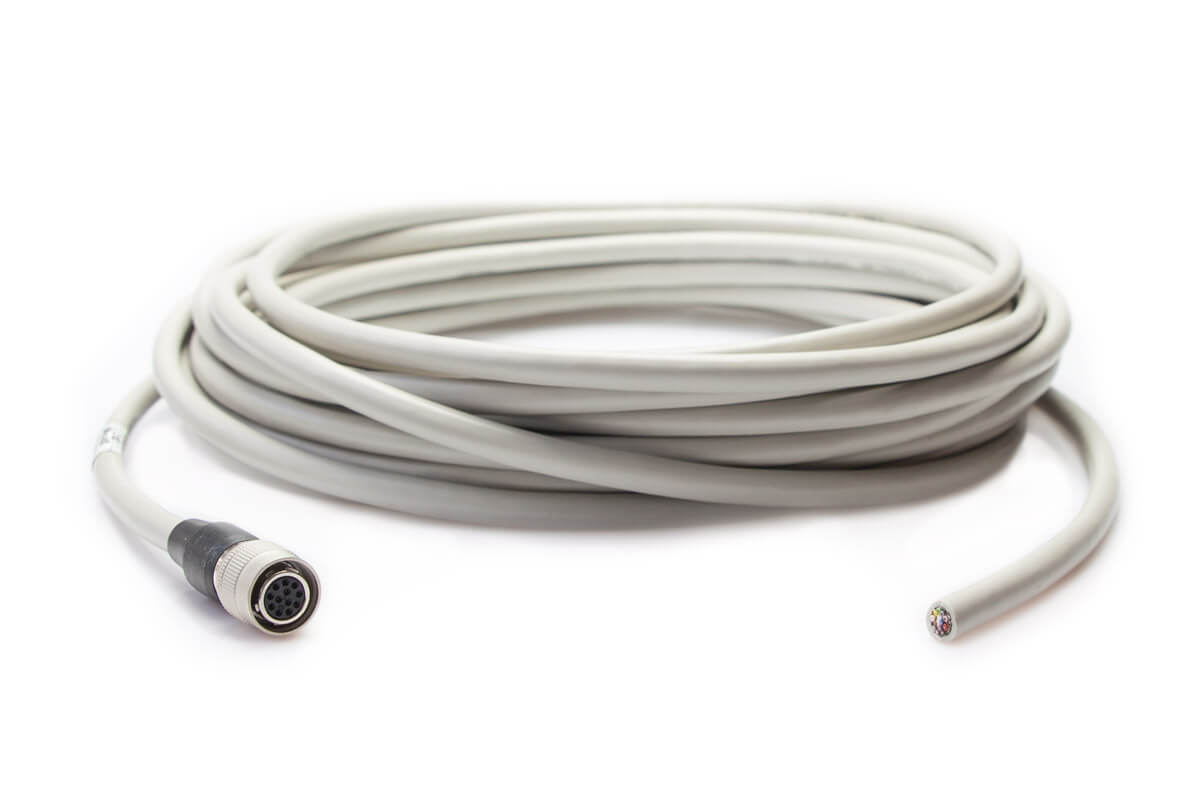

Basler I/O Cable, HRS 12p/open, P#
資訊
此連接線適用於以下相機型號：
- racer 2 L
- racer 2 XL
- racer GigE
| 訂購編號 | 線材長度 |
|---|---|
| 2000026691 | 3 m |
| 2000026689 | 10 m |
連接線圖紙#
配線資訊#
| 接腳編號 | 線材顏色 | racer 2 L | racer GigE |
|---|---|---|---|
| 1 | White | 相機電源 | Opto In 1 - |
| 2 | 棕色 | 相機電源 | Opto In 1 + |
| 3 | 綠色 | GPIO（第 1 線 -） | Opto In 3 - |
| 4 | 黃色 | GPIO（第 1 線 +） | Opto In 3 + |
| 5 | 灰色 | GPIO 接地 | 光電 I/O 接地 |
| 6 | Blue | GPIO（第 2 線 -） | 光輸出 1 - |
| 7 | Red | GPIO（第 2 線 +） | 光輸出 1 + |
| 8 | 黑色 | 相機電源接地 | Opto In 2 - |
| 9 | 紫羅蘭 | 相機電源接地 | Opto In 2 + |
| 10 | 粉紅色 | 未連接 | 未連接 |
| 11 | 灰色／粉紅色 | GPIO（第 3 線 -） | 光輸出 2 - |
| 12 | 紅／藍 | GPIO（第 3 號線 +） | 光輸出 2 + |
實體規格#
| 2000022691 / 2000026689 | |
|---|---|
| 相機側連接器 | Hirose，12 針腳 [HR10A-10P-12S (73)] |
| 主機端連接器 | 無，開放端 |
| 電纜截面 | 6 × 2 × 0.14 平方毫米（接近 AWG 26） |
| 電纜直徑 | 7.1 毫米 |
| 導線絕緣層 | PVC |
| 外護套 | PVC |
| 最小彎曲半徑 | 42.6 公釐（6 倍電纜直徑），固定安裝 |
| 最大彎曲次數 | 無（僅限固定安裝） |
| 適用於拖鏈應用 | 否 |
| 適用於機器人應用 | 否 |
電氣規格#
| 2000022691 / 2000026689 | |
|---|---|
| 最大工作電壓 | 相機的電源需求請參閱相機說明文件。 |
| 線材電阻 | ≤ 142 Ω/km |
環境規格#
| 2000022691 / 2000026689 | |
|---|---|
| 運作溫度範圍 | -25–80 °C，固定式 |
插頭規格#
| 2000022691 / 2000026689 | |
|---|---|
| 耐用性 | >1000 次插拔次數 |
| 接觸電阻 | 最大 10 mΩ |
| 接點電鍍 | 銀 |
| 防護等級 | IP40 |
| 插頭絕緣材料 | 聚醯胺 / PBT |
一般資訊#
| 2000022691 / 2000026689 | |
|---|---|
| Conformity | CE（包含 RoHS） 您的纜線證書 如需詳細資訊，請參閱 Basler 網站的 法規遵循 專區。 |
| 保固 | 3 年 |
將纜線連接至相機之前，請先閱讀關於您相機型號的主題。您可以在 面陣和線陣相機 專區中找到您的相機主題。
若您的相機未收錄於 Basler 產品文件中，請參閱 Basler 網站的「文件下載」區塊。
