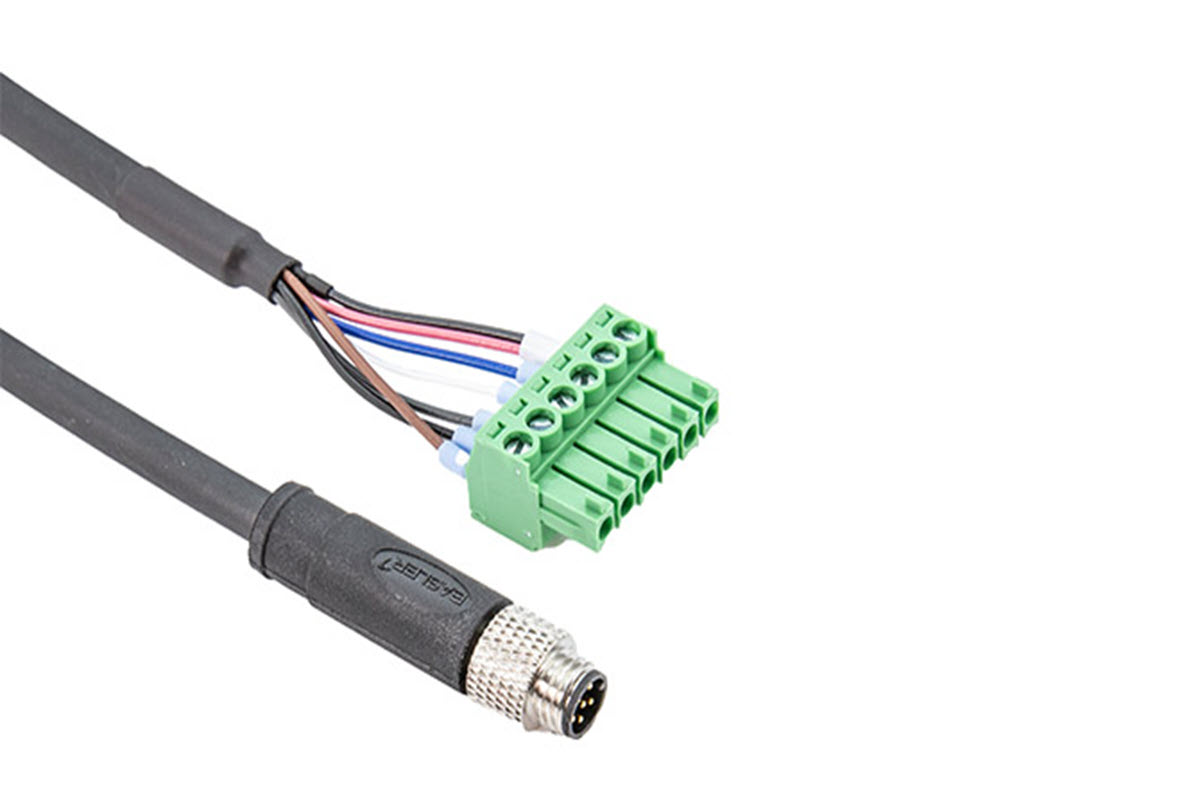

Basler SLP Cable, M8 6p/TBL-L#
資訊
此連接線適用於將 ace 2 及 boost 攝影機與BaslerSLP Strobe Controller 連接。
| 訂購編號 | 線材長度 |
|---|---|
| 2200001007 | 3 m |
連接線圖紙#
配線資訊#
資訊
如果您是透過 USB 或 PoE 為相機供電，請勿將導線連接至端子台連接器的 pin 1。
| 針腳編號 (M8) | 線材顏色 | 功能 | 引腳編號 (TBL) |
|---|---|---|---|
| 1 | 棕色 | 相機電源 | 6 |
| 2 | White | 光耦合輸入 | 3 |
| 3 | Blue | Opto Ground | 2 |
| 4 | 黑色 | 相機 I/O 2 | 5 |
| 5 | 灰色 | SLP 通訊 | 4 |
| 6 | 粉紅色 | 接地 | 1 |
| 外殼 | 黑色 | 屏蔽 | 1 |
實體規格#
| 相機側連接器 | M8 6-pin 公頭 |
| 主機側連接器 | Würth, TBL 3611 |
| 電纜截面積 | 0.25 mm² (接近 AWG24) |
| 電纜直徑 | 5.7 mm |
| 導線絕緣層 | PVC |
| 外護套 | PUR |
| 最小彎曲半徑 | 無（僅限固定安裝） |
| 最大彎曲次數 | 無（僅限固定安裝） |
| 適用於拖鏈應用 | 否 |
| 適用於機器人應用 | 否 |
電氣規格#
| 最大工作電壓 | 30 VDC |
| 線材電阻 | 約 0.4 Ω |
環境規格#
| 運作溫度範圍 | -25–80 °C，固定式 |
插頭規格#
| 接觸電阻 | 20 mΩ |
| 接點電鍍 | 錫覆鎳 |
| 防護等級 | UL 94 V-0 |
| 插頭絕緣材料 | PA66 |
一般資訊#
| Conformity | CE（包含 RoHS） 您的纜線證書 如需詳細資訊，請參閱 Basler 網站的 法規遵循 專區。 |
| 保固 | 3 年 |
將連接線連接至相機之前，請先閱讀關於您相機型號的主題。您可以在面陣與線陣相機專區找到相對應的主題。
