散熱片與壓縮空氣冷卻器 (ace 2, racer 2 S)#
只有在您的應用導致相機超過相機型號主題「環境要求」章節中所指定的最高工作溫度時，才需要安裝冷卻裝置。您可以在面陣與線陣相機章節中找到您的相機主題。
提供以下散熱片：
- 適用於 ace 2 與 racer 2 S 相機：散熱片與 HP 散熱片
- 適用於 ace 2 IP67 相機：請參閱散熱片 (ace 2 IP67)主題。

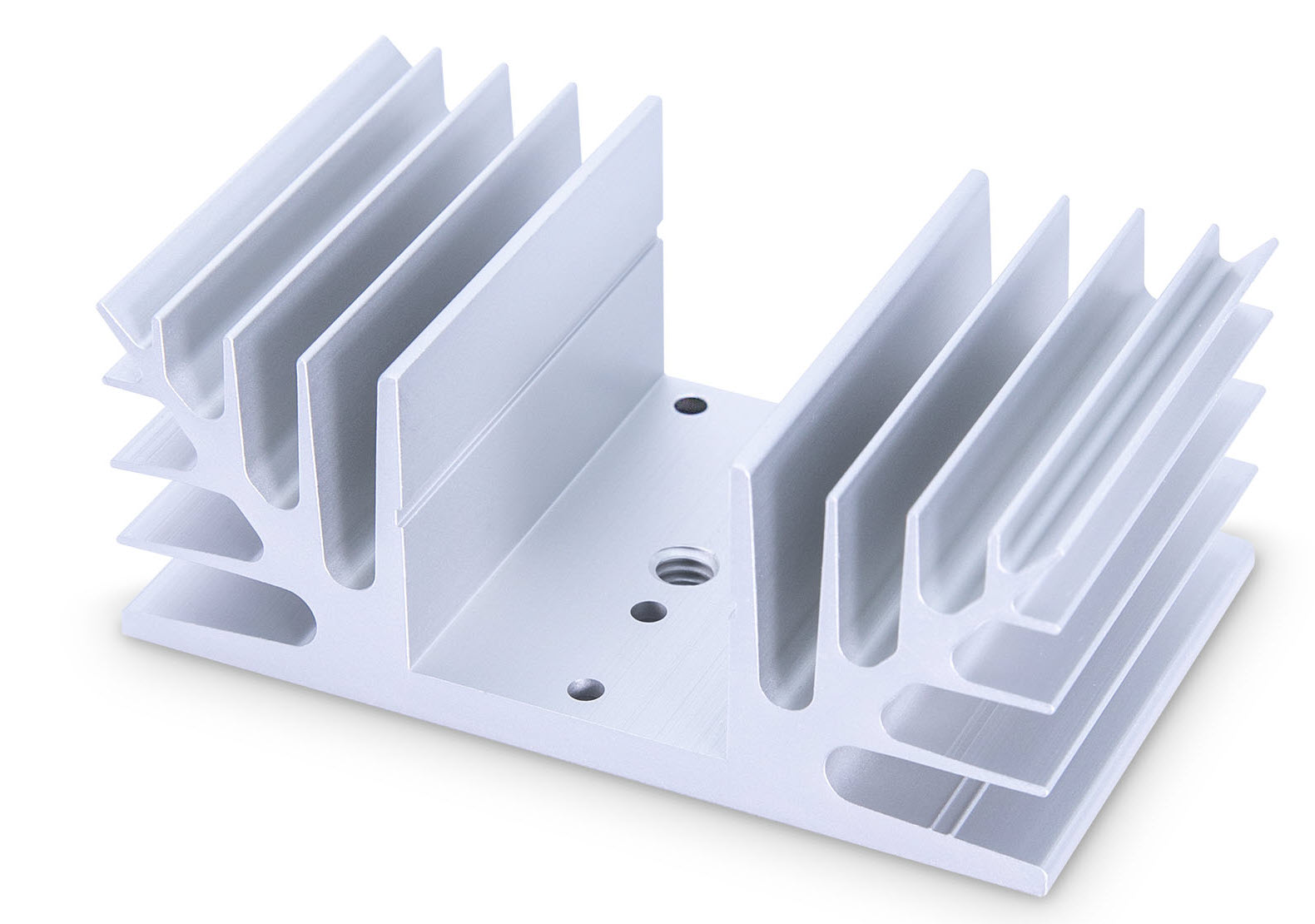

散熱片#
- 訂購編號：2200000998
- 散熱片隨附三個用於將其固定到相機上的螺絲。
技術圖紙#
實體規格#
| 尺寸 | 請參閱技術圖紙 |
| Material | 透明陽極氧化鋁 |
| 熱阻 | 2.1 K/W |
| 螺絲 | M3 × 5 mm, A2 |
一般資訊#
| RoHS 符合性 | 是 |
| 保固 | 3 年 |
HP 散熱片#
- 訂購編號：2200002955
- 散熱片隨附三個用於將其固定到相機上的螺絲。
技術圖紙#
實體規格#
| 尺寸 | 請參閱技術圖紙 |
| Material | 透明陽極氧化鋁 |
| 熱阻 | 1.3 K/W |
| 螺絲 | M3 × 6 mm, A2 |
一般資訊#
| RoHS 符合性 | 是 |
| 保固 | 3 年 |

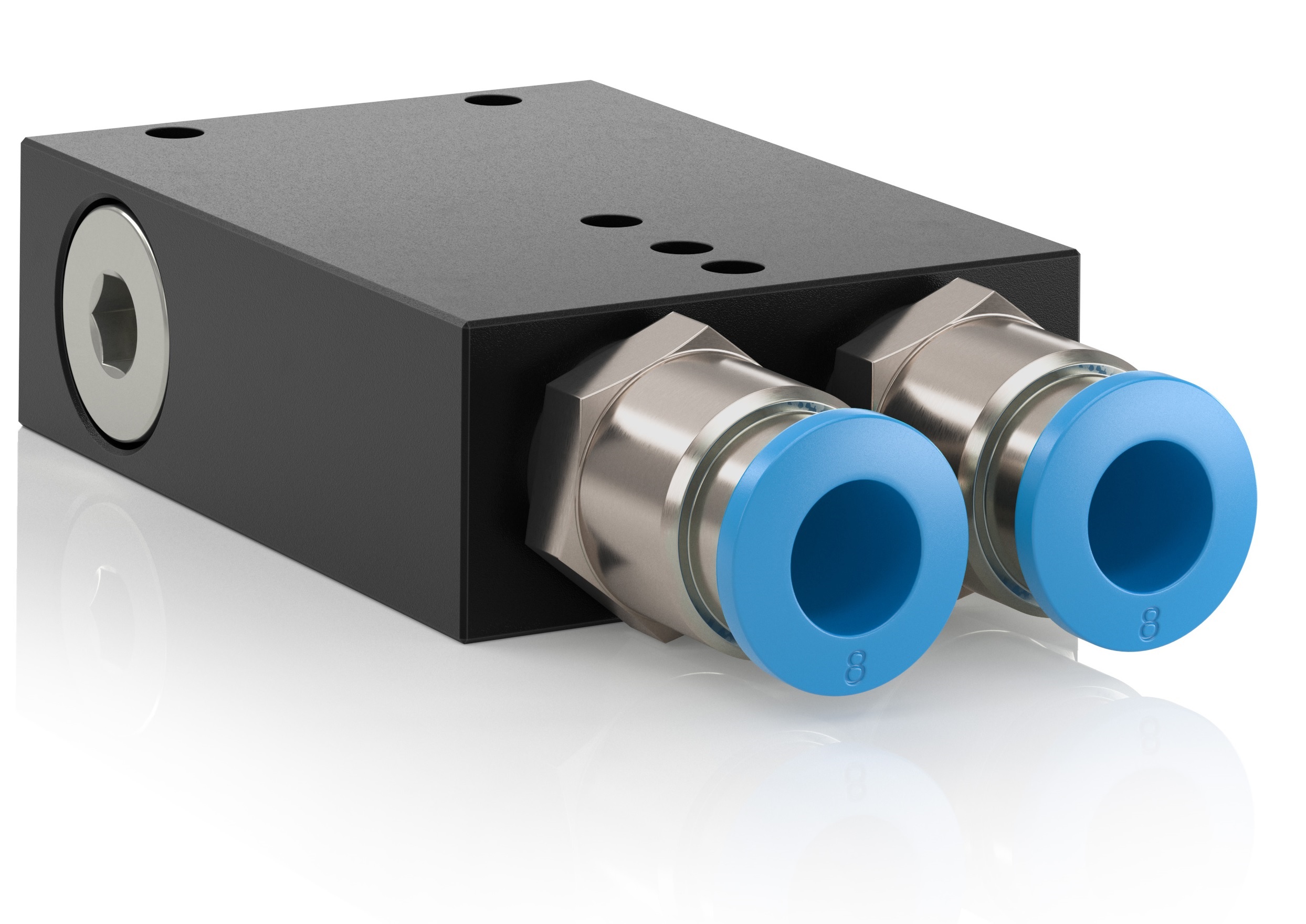

壓縮空氣冷卻器#
- 訂購編號：2200002384
- 壓縮空氣冷卻隨附三顆用於將其固定到相機上的螺絲。
資訊
壓縮空氣冷卻器出廠時即配備妥當，可直接使用壓縮空氣運作。如果您想使用水作為冷卻介質，請在操作前將推入式接頭中安裝的密封環替換為 Festo 密封環 OL‑1/8。
技術圖紙#
實體規格#
| 尺寸 | 請參閱上方技術圖紙 |
| Material | 黑色陽極處理鋁合金 |
| 最大工作壓力 | 12 bar |
| 介面 | 2 個用於壓縮空氣軟管的氣動插拔式接頭 (Ø8 mm) 2 個連接螺紋，G 1/8" |
| 螺絲 | M3 × 16 mm, A2 |
一般資訊#
| 保固 | 3 年 |
如需有關您的相機、安裝及散熱的更多資訊，請參閱以下主題：
- 您的 Basler ace 2 相機主題
- 您的 Basler racer 2 S 相機主題
- GigE 相機、GMSL 相機、USB 3.0 相機或CoaXPress 相機的硬體安裝主題
- 提供散熱主題
