daA4200-30mci-MX8MM-VAR#

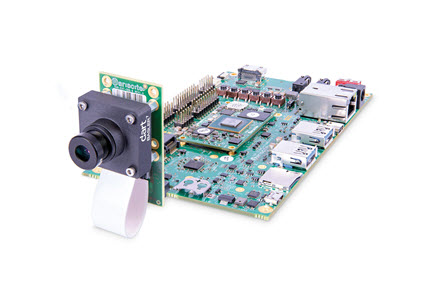

此套件包含一個 13 MP dart 相機模組、一個基於 NXP i.MX8M Mini SoC 的處理板以及配件。利用這些元件，您可以建構測試環境，以便評估相機模組並規劃如何將其整合至您的嵌入式視覺系統中。
套件內容物#
此套件包含下列元件：
- Basler dart daA4200-30mci 相機模組，S-mount
- Evetar 鏡頭 M13B0618W F1.8 f6mm 1/3"
- DART-MX8M-MINI 處理板
- 內含預先安裝系統軟體的 microSD 卡
- Basler BCON for MIPI 轉 VAR M / M Mini 轉接板
- 軟性扁平排線，0.2 m
- USB 2.0 連接線：A / Micro B，1.8 公尺
- HDMI 2.0 連接線：A / A，1.5 公尺
- GigE 連接線：Cat 5e，2.0 公尺
- 電源供應器：5 V @ 4 A，AC 變壓器
- 安裝套件（包含相機安裝板、隔柱、螺絲和螺帽）
硬體安裝#
若要安裝與連接此套件中提供的組件：
- 取下鏡頭上的保護蓋，並將鏡頭安裝到相機上。請小心不要因鏡頭插入過深而損壞任何相機元件。
-
將 0.2 公尺 FFC 纜線連接到相機。請按照以下步驟操作：
- 打開 FFC 連接器上的黑色鎖定桿。
- 將纜線端部牢牢推入 FFC 連接器中，藍色面朝向遠離相機的方向。請參見下圖。
- 將鎖定桿推回原位，重新鎖定連接器。
-
將 0.2 公尺 FFC 連接線的另一端連接到轉接板上的連接器。確保連接線的藍色部分背對轉接板。
- 使用安裝套件內附的四顆螺絲 (M2x4) 將四個隔柱固定在轉接板的正面上。
-

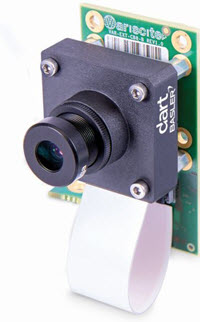

使用四顆螺絲 (M2x12) 將相機固定到轉接板上。請參見下圖。
-

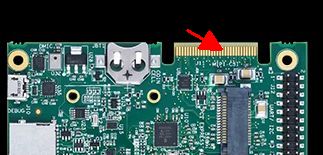

使用載板右上角的連接器，將裝有相機的轉接板連接到載板。請參見下圖。
如需有關處理板的更多資訊，請下載 VAR-DT8M CustomBoard Datasheet。
取得您的第一張影像#
若要使用 pylon Viewer 取得您的第一張影像：
- 請確保準備好以下項目：
- Linux 主機電腦。
- 本套件隨附以下物品：
- USB 2.0 連接線：A / Micro B，1.8 公尺
- GigE 連接線：Cat 5e，2.0 公尺
- microSD 卡
- 電源供應器：5 V @ 4 A，AC 變壓器
- 請確保已將 microSD 卡插入機板的 SD 卡插槽中。
- 將機板設定為從 SD 卡開機（請參閱 Variscite 快速入門指南）。
- 將 USB 2.0 連接線連接至機板與主機電腦。這可讓您與機板建立 SSH 連線。
- 在主機電腦上開啟 Shell 並啟動終端機應用程式（例如 minicom）。為終端機設定以下項目：
- 序列埠設定：115200/8-N-1
- 無硬體流量控制
- 無軟體流量控制
- 將電源供應器連接至處理機板的圓筒形電源插孔。
- 將電源供應器連接至電源插座。
機板隨即開機。 - 將 GigE 連接線連接至機板的乙太網路連接埠與主機電腦。
- 機板開機後，在終端機應用程式中以 root 身分登入。
- 取得機板的 IP 位址，例如透過輸入
ip addr show. - 建立具備 X 顯示轉送功能的 SSH 連線：
ssh –X root@ip-address的組態檔中，其中ip-address是上一步中取得的機板 IP 位址。 - 啟動 pylon Viewer：
GENICAM_GENTL64_PATH=/opt/dart-bcon-mipi/lib /opt/pylon/bin/pylonviewer 2>/dev/null &
pylon Viewer 應用程式可讓您設定相機、擷取並儲存影像等。 - 按一下 Continuous Shot 圖示以開始影像擷取。
如需有關 Basler pylon Software Suite 以及如何使用 SDK 開發視覺應用程式的詳細資訊，請造訪 Basler pylon 網站。
軟體安裝#
此 Basler Embedded Vision Development Kit 隨附預先載入的系統映像。
如果您想要將新的映像燒錄至系統，請造訪下列網站：DART-MX8M-MINI Yocto Sumo。
如果您想要從頭建構新的 Yocto Linux 系統，請造訪 Variscite Wiki。
