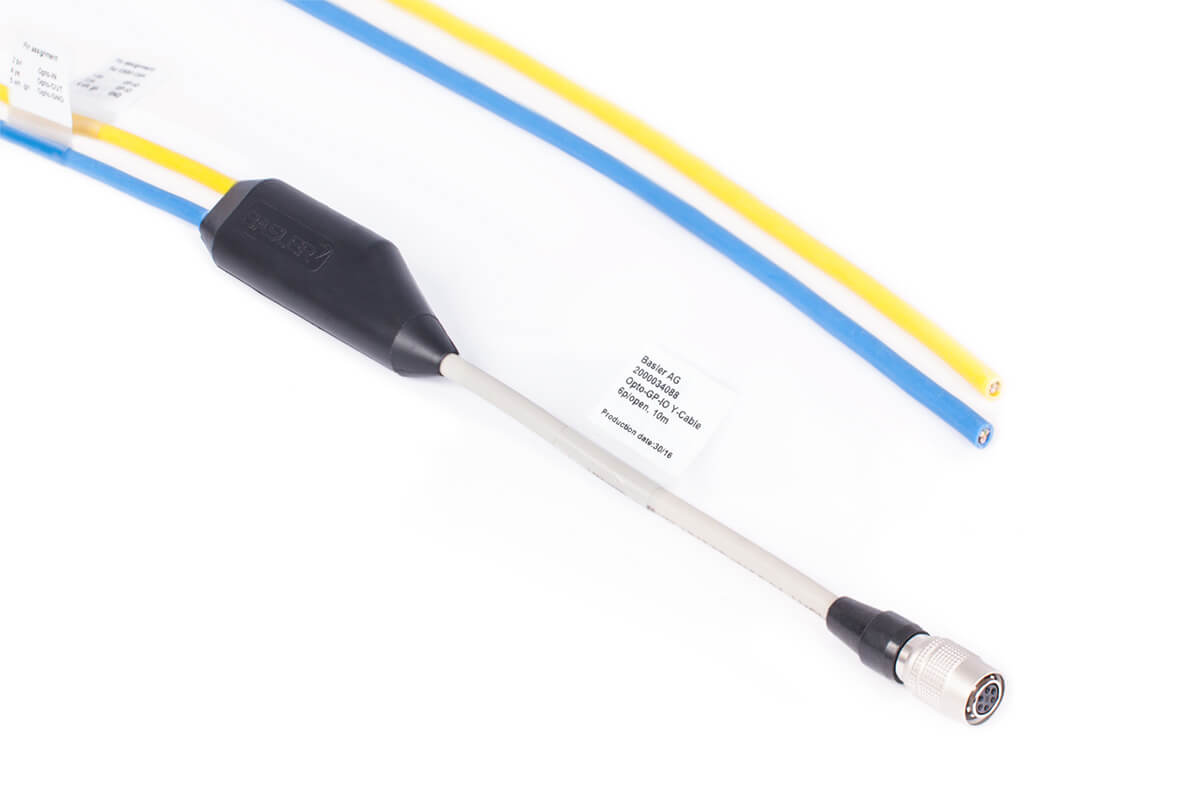

Basler Opto-GP-I/O Y-Cable, HRS 6p/open, P, 2 x 10 m#
資訊
此連接線適用於以下相機型號：
- ace USB 3.0
- ace GigE
| 訂購編號 | 線材長度 |
|---|---|
| 2000034088 | 2 × 10 公尺 |
視相機型號而定，外層為黃色護套的電纜中的導線會連接至相機的不同接腳：
| 相機型號 | 電線連接至 |
|---|---|
| ace USB 3.0 ace GigE（附 GPIO） | 相機的直接耦合通用輸入/輸出（GPIO）接腳（GPIO、GPIO 接地） |
| ace GigE（不含 GPIO） | 相機的電源供應 |
連接線圖紙#
小心 – 人身傷害危險
發生短路時存在人身傷害以及相機受損的風險（僅適用於 GigE 相機）
短路可能會導致相機外殼溫度急劇升高。這可能會損壞相機，也可能導致人身傷害，例如觸摸外殼時被燙傷。最壞的情況下，過熱可能會引發火災。為了防止這種情況，您應該採取額外措施來限制短路期間流過每條導線的電流。允許的最大電流為 2 A。有兩種方法可以做到這一點：
- 使用保險絲
- 使用限電電源
配線資訊#
| 接腳編號 | 線材顏色（光學 I/O 端） （藍色纜線） | 功能（USB 3.0 攝影機與 GigE 攝影機） |
|---|---|---|
| 1 | 不適用 | 不適用 |
| 2 | 棕色 | 光隔離 IN（線路 1） |
| 3 | 不適用 | 不適用 |
| 4 | 黃色 | 光隔離 OUT（第 2 線） |
| 5 | 白/綠 | 光電隔離接地 |
| 6 | 不適用 | 不適用 |
| 接腳編號 | 線材顏色（GP-I/O 端） （黃色電纜） | 款 USB 3.0 攝影機的功能 | GigE 攝影機的功能 |
|---|---|---|---|
| 1 | 棕色 | GPIO (Line 3) | 相機電源 |
| 2 | 不適用 | 不適用 | 不適用 |
| 3 | 黃色 | GPIO (Line 4) | GPIO（第 3 線） （僅限配備 GPIO 的型號） |
| 4 | 不適用 | 不適用 | 不適用 |
| 5 | 不適用 | 不適用 | 不適用 |
| 6 | 白/綠 | GPIO Ground | 相機電源接地 GPIO 接地（僅限配備 GPIO 的型號） |
資訊
為了達到最佳的信噪比，兩條接地線都必須連接至接地端。此外，若您未使用其中一條 GPIO 引腳，也請將該引腳的接地線連接至接地端。
實體規格#
| 相機側連接器 | Hirose 6 pin [HR10A-7P-6S (73)] |
| 主機側連接器 | 無，開放端 |
| 電纜截面積 | 主機端纜線，每條：2 × 2 × 0.14 mm²（約等於 AWG 26） |
| 纜線直徑（攝影機／主機端） | 相機端：最大 5.8 毫米。 主機端：最大 4.9 毫米。 |
| 導線絕緣層 | PVC |
| 外護套 | PVC |
| 最小彎曲半徑（相機側） | 29.4 毫米（6 倍纜線直徑），固定安裝 |
| 最小彎曲半徑（主機側） | 34.3 公釐（7 × 纜線直徑），固定安裝 |
| 最大彎曲循環次數（相機／主機端） | 無（僅限固定安裝） |
| 適用於拖鏈應用 | 否 |
| 適用於機器人應用 | 否 |
電氣規格#
| 最大工作電壓 | 相機的電源需求請參閱相機說明文件。 |
| 線材電阻 | ≤142 Ω/km |
環境規格#
| 運作溫度範圍 | -25–80 °C，固定式 |
插頭規格#
| 耐用性 | >1000 次插拔次數 |
| 接觸電阻 | 最大 10 mΩ。 |
| 接點電鍍 | 銀 |
| 防護等級 | IP40 |
| 插頭絕緣材料 | 聚醯胺 / PBT |
一般資訊#
| Conformity | CE（包含 RoHS） 您的纜線證書 如需詳細資訊，請參閱 Basler 網站的 法規遵循 專區。 |
| 保固 | 3 年 |
將纜線連接至相機之前，請先閱讀關於您相機型號的主題。您可以在 面陣和線陣相機 專區中找到您的相機主題。
