daA2500-60mc-IMX8MP-EVK#
此附加相支援 i.MX 8M Plus 應用程式處理器，並為將視覺功能新增至 NXP 評估板提供良好的起點。此套件隨附 5 MP dart 相機模組、纜線、鏡頭、一個 BCON for MIPI 至 Mini SAS 轉接卡以及針對該處理器最佳化的驅動程式。
此附加相機套件與以下 NXP 評估板相容：
- i.MX 8M Plus
套件內容#
本套件包含下列元件：
- Basler dart daA2500-60mc 相機模組，S-mount
- Evetar Lens E3360D IR-Cut F2.0 f4mm 1/1.8"
- BCON for MIPI 至 Mini SAS 轉接卡（版本 1 或版本 2）
- 軟性排線，0.2 m
- 適用於 i.MX 8M Plus 的相機驅動程式

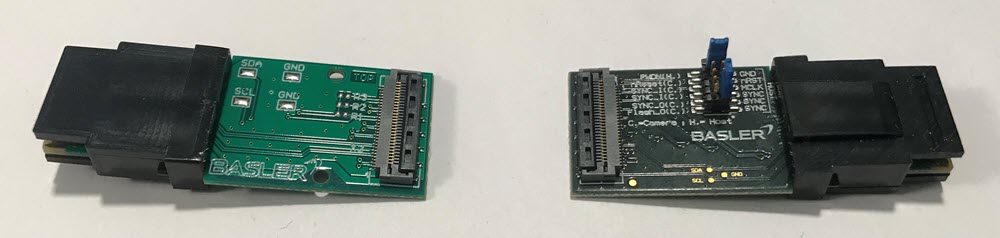

BCON for MIPI 至 Mini SAS 轉接卡版本#
提供兩種版本的 BCON for MIPI 至 Mini SAS 轉接卡。硬體安裝方式會根據轉接卡的版本而有所不同。
請使用下圖檢查您的轉接卡版本：
其他元件與軟體#
為了設定完整的嵌入式視覺系統，您還需要下列元件，這些元件未包含在附加相機套件中：
- 處理板
- SD 卡（至少 4 GB）
- 電源供應器
- HDMI 顯示器（Full HD 解析度）
- USB 集線器、USB 鍵盤、USB 滑鼠
- HDMI 連接線
- 國際電源線插頭
- 用於串流、儲存和處理影像的軟體
規格#
相機規格#
關於您的相機型號規格，請參閱此處。
鏡頭規格#
此附加相機套件包含 Evetar Lens E3360D IR-Cut F2.0 f4mm 1/1.8"。
有關此鏡頭的更多資訊，請造訪 Basler 網站。
由於 Basler 持續增加適用鏡頭的範圍，請前往 Basler 網站尋找目前適用於您相機的鏡頭。
其他元件規格#
如需不屬於附加相機套件的其他元件之規格資訊，請參閱對應製造商的文件。
電源規格#
有關特定的電源規格，請參閱相應製造商的說明文件（例如處理板的電源規格）。
硬體安裝#
注意 – 在硬體安裝完成前供電可能會損壞相機和電路板組件。
只有在所有嵌入式視覺系統組件的硬體安裝完成後，才能將電源連接到電源插座。
下圖說明安裝程序，具體取決於轉接卡版本：
- 將鎖緊環旋入鏡頭螺紋，直到距離鏡頭約 0.5 mm 為止。
- 取下鏡頭上的保護蓋，然後將鏡頭安裝到相機上。
- 將軟排線插入相機的 FCC 連接器。若要插入電纜：
- 打開 FCC 連接器的黑色鎖定桿。
- 將纜線端部牢固地推入連接器中，接地片朝下（纜線的藍色部分應背對相機），直到固定片滑入兩側的凹槽中。
- 將鎖定桿向下翻轉以鎖定連接器。
- 將軟排線的另一端插入轉接板的 FCC 連接器。
- 打開 FCC 連接器的黑色鎖定桿。
- 將纜線端部牢固地推入連接器中，接地片朝下（纜線的藍色部分應背對轉接板），直到固定片滑入兩側的凹槽中。
- 將鎖定桿向下翻轉以鎖定連接器。
-

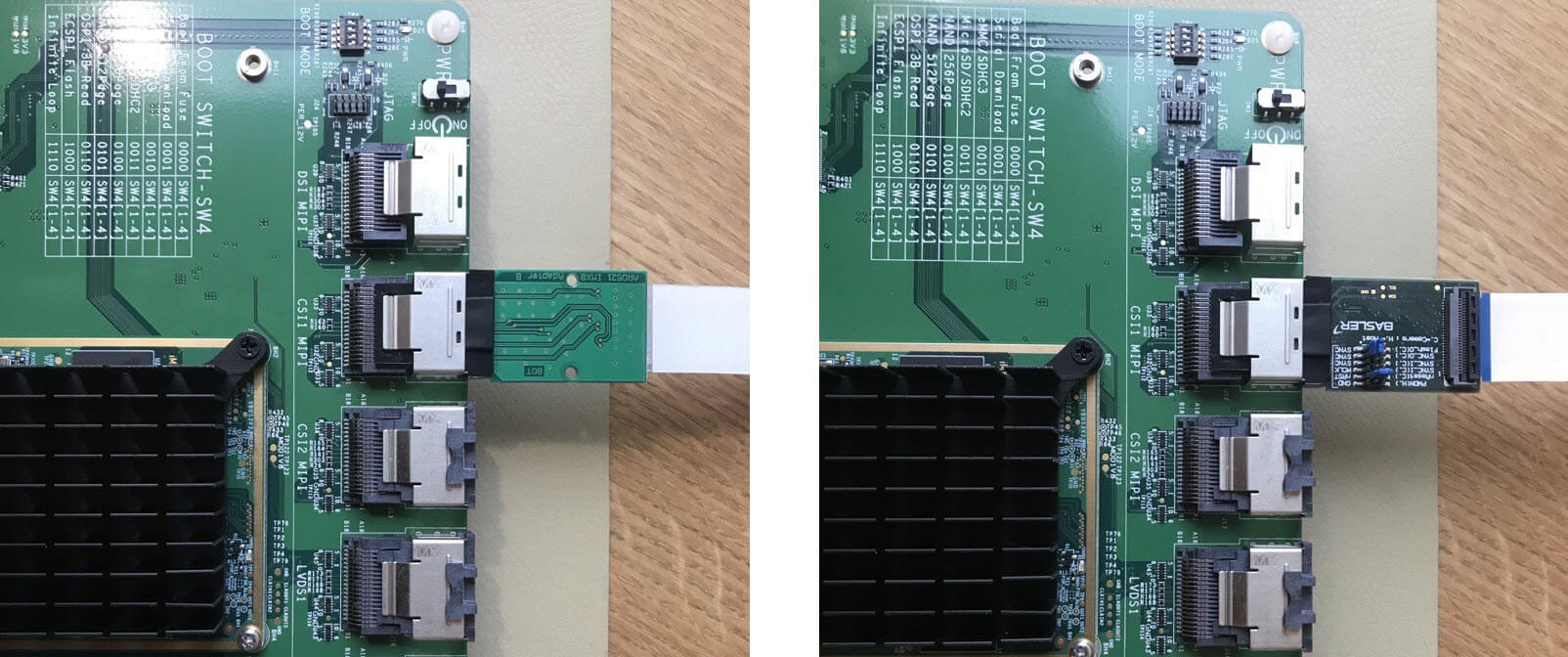

將轉接板連接至處理板，並確保轉接板的方向如下所示。
轉接卡版本 1轉接卡版本 2 注意 – 連接不正確可能會損壞相機。
轉接板方向不正確可能會損壞相機的電子元件。
將轉接板連接至處理板時，請確保轉接板的方向如上方所示。
-
根據對應製造商的文件安裝並連接不屬於附加相機套件的其他元件。
- 將電源連接到電源插座。
資訊
完成硬體安裝後，旋轉鎖定環來調整鏡頭對焦，直到達到所需的對焦設定。
軟體安裝#
可在 Basler 網站上取得軟體。
下載軟體後，請按照下載套件中所包含的 readme.txt 檔案中的安裝說明進行操作。
軟體授權#
您可以在我們的網站上下載適用於附加相機套件的軟體（「軟體」），該軟體根據「dart BCON for MIPI 附加相機套件授權合約」的條款授權給您。請參閱軟體中包含的授權文字檔案以取得更多資訊。
本軟體包含非專有的 Basler 軟體或由第三方依據開源授權條款所提供的軟體（「第三方軟體」），並依據隨附於此類第三方軟體的軟體授權合約之條款與條件授權給您。第三方軟體的使用應完全受此類授權之條款與條件管轄。請在軟體中尋找適用之第三方授權的授權條款與條件，或聯絡 Basler 支援團隊。Basler 提供的軟體包含某些開源軟體，任何人皆可使用與修改，前提是他們必須反向將原始碼以相同的授權協議提供給其他人。自接收本軟體之日起算三 (3) 年內，您或任何第三方可透過書面要求 Basler，以軟體交換通常使用的媒體免費取得受開源授權約束之組件的完整機器可讀取原始碼副本（涵蓋範圍依各自授權要求而定），但須負擔實際執行原始碼散布的成本。
後續步驟#
開發人員資源#
有關安裝軟體以及開發您自己的嵌入式視覺解決方案的相關資訊，請參閱 Camera Enablement Package 中隨附的 readme.txt 檔案。
技術支援#
如果您遇到技術問題，請隨時聯絡 Basler 客戶服務團隊。按一下這裡尋找聯絡資訊。
如果您需要協助將軟體移植到其他硬體平台或修改所提供的軟體堆疊，請聯絡 Basler 銷售團隊。
