daA2500-60mc#

Basler的 daA2500-60mc dart E 攝影機模組配備了onsemi AR0521 感測器。

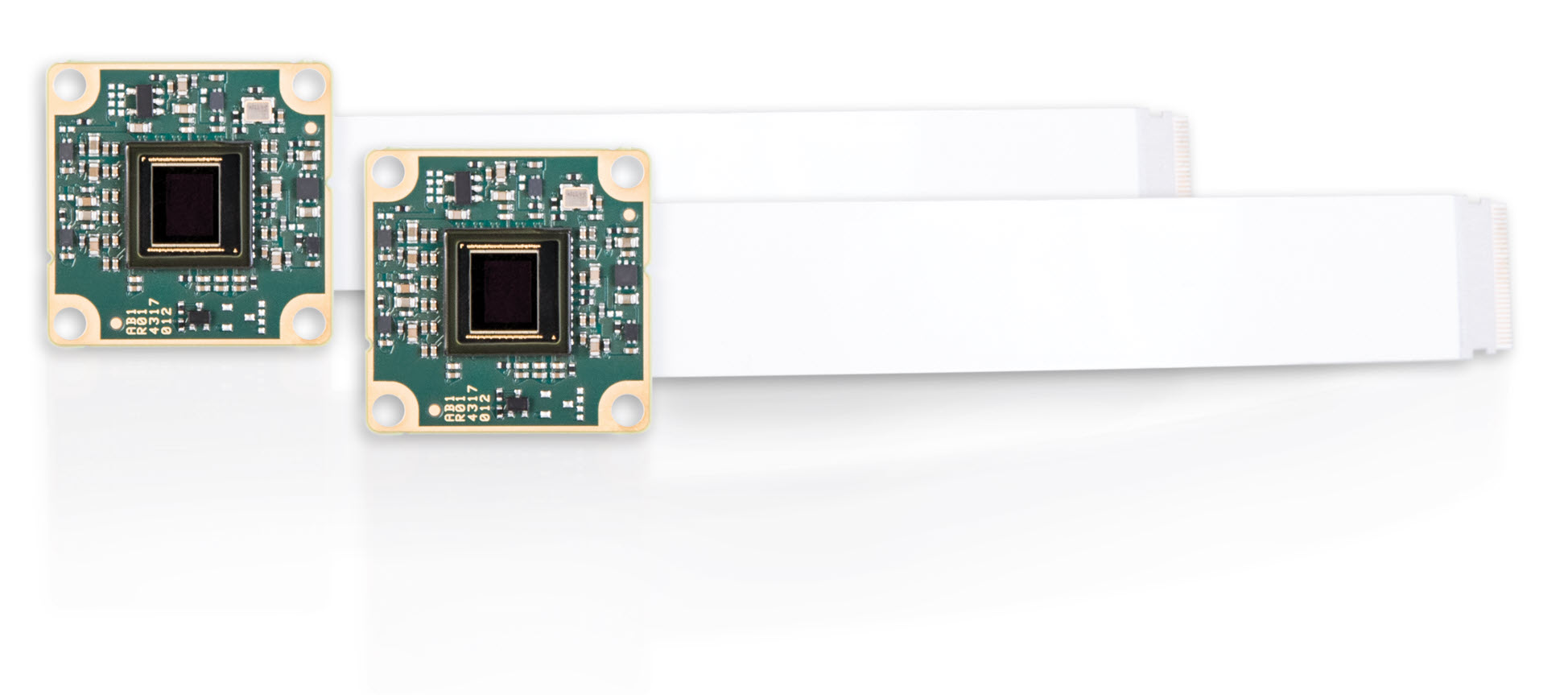

Baslerdart E 攝影機模組

Variants#

daA2500-60mc 提供以下型號：

裸板型 (Bare board)：僅包含電路板。
S-mount：包含電路板與相機前端。S-mount 鏡頭可安裝於相機前端的鏡頭座上。

資訊

Basler dart S-mount 彩色相機未配備紅外線濾光片 (IR cut filter)。如果您想操作配備紅外線濾光片的 Basler dart S-mount 彩色相機，必須在相機上安裝整合了紅外線濾光片的鏡頭。

規格#

一般規格#

	daA2500-60mc
解析度 (水平 x 垂直像素)	2560 × 1920
解析度	5 MP
感光元件類型	onsemi AR0521 漸進式掃描 CMOS 滾動快門
感光元件尺寸	1/2.5"
有效感光元件對角線	7.04 毫米
像素大小 (水平 x 垂直)	2.2 微米 × 2.2 微米
影格率 (預設設定下)	60 fps
黑白 / 彩色	彩色
Pixel Formats	請參閱 Pixel Format。
同步	透過自由奔跑
Exposure Time Control	可透過相機模組的 API 進行程式設計
相機電源需求	≈0.7 W（典型值）@ 5 VDC
鏡頭介面	S 型接座，不含接座（裸板）
尺寸 (長 x 寬 x 高)	裸板型號：5.3 毫米 × 27 毫米 × 27 毫米 S-mount 型號：17.6 毫米 × 29 毫米 × 29 毫米
Weight	S-mount model: <10 g Bare board model: <5 g
功能	請參閱「功能」一節。
Conformity	CE （包含RoHS ）、EAC、UKCA FCC 、UL 認證、GenICam 2.4（包含 PFNC 1.1 及SFNC 2.1）、KC 您相機型號的認證文件如需更多資訊，請參閱 Basler 網站的「合規性」部分。
配件	您相機型號的配件
供貨情況與價格	請參閱 Basler 網站上的產品頁面。

光譜響應#

onsemi AR0521 光譜響應

光譜響應曲線不包含鏡頭特性與光源特性。

紅外線濾光片#

為了達到最佳相機效能，Basler 建議使用介電紅外線濾光片。

該濾光片的透射範圍應在 400–≈700 nm 之間，並應在 ≈700–1100 nm 處截止。

針對裸板型號，Basler 建議在將相機整合至系統時，安裝紅外線截止濾光片或配備內建紅外線截止濾光片的鏡頭。
針對 S-mount 變體，Basler 建議在相機上安裝整合了紅外線濾光片的鏡頭。

機械規格#

尺寸與安裝孔#

Bare Board Variant#

Bare Board Camera Models 的機械尺寸（單位：mm）

→ 下載您的 Basler Camera 的 CAD/技術圖紙。

S-Mount Variant#

S-Mount Camera Models 的機械尺寸（單位：mm）

→ 下載您的 Basler Camera 的 CAD/技術圖紙。

Maximum Allowed Lens Intrusion#

→ 請參閱 Maximum Allowed Lens Intrusion。

Stress Test Results#

→ 請參閱 Stress Test Results。

Requirements#

環境要求#

Temperature and Humidity#

描述	Bare Board Variant	S-Mount and CS-Mount Variant
運作期間的 Device Temperature	0–75 °C（32–167 °F）^a	0–50 °C（32–122 °F）^b
儲存期間的 Device Temperature	-20–80 °C (-4–176 °F)	-20–80 °C (-4–176 °F)
Humidity	20–80 %，相對濕度，無凝結	20–80 %，相對濕度，無凝結
Ambient temperature according to UL 60950-1	最大 50 °C（122 °F）	最大 50 °C（122 °F）

在 temperature measurement point 處測得的溫度，亦即電路板上溫度最高的位置。此處的溫度明顯高於電路板上的其他零件。
在 temperature measurement point 處測得的溫度，亦即相機前端的溫度。

預防措施#

→ 請參閱安全說明。

安裝與設定#

→ 請參閱「安裝」部分。

功能#

→ 請參閱 Features。
