Instance Segmentation vTool#

Instance Segmentation vTool 會根據您所選的模型，以像素為單位對影像中的物件進行分類，也就是說，它會偵測物件，並將每個像素與某個物件類別進行關聯。

Instance Segmentation vTool 可對透過Image輸入接腳接收的影像中的物件進行分類。其透過InferenceImage、Regions、Classes、BBoxes_px 及Scores等輸出接腳輸出結果。

系統會在每個偵測到的物件周圍繪製一個邊界框。與「Semantic Segmentation 」vTool 不同，實例分割功能可讓您將同一類別中的個別實例進行分割。

若您在分割前使用「ROI Creator vTool 」來指定感興趣區域（ROI），則「Instance Segmentation vTool 」會透過其Roi輸入引腳接收 ROI 資料。在此情況下，分割操作僅針對感興趣區域進行。此舉的附帶效果是能加快處理速度。

如欲購買Instance Segmentation vTool 的授權，請造訪Basler 網站。

運作原理#

假設您想對一張影像進行實體分割，以分別識別並分割每個人的輪廓，不僅要將他們與背景區分開來，還需將他們彼此區分開來。

這是您的輸入圖片，畫面中顯示了六名兒童，背景則是一處山景：

您可透過載入一個已受訓的模型來設定 vTool，該模型能執行實例分割，藉此識別並區分影像中個別物體的實例，本例中即為人物。

接著，您可以選擇要偵測和分割的類別。某些模型可能正是為您的使用情境量身打造的。在這種情況下，所有所需的類別都已預先選取。

配置完 vTool 後，您需執行該配方以啟動推論流程。vTool 會利用模型來分析影像，並對其中的物件進行分割。分析完成後，系統會回傳分割結果，其中包含分割區域、邊界框，以及影像中偵測到的每個不同實例的標籤。

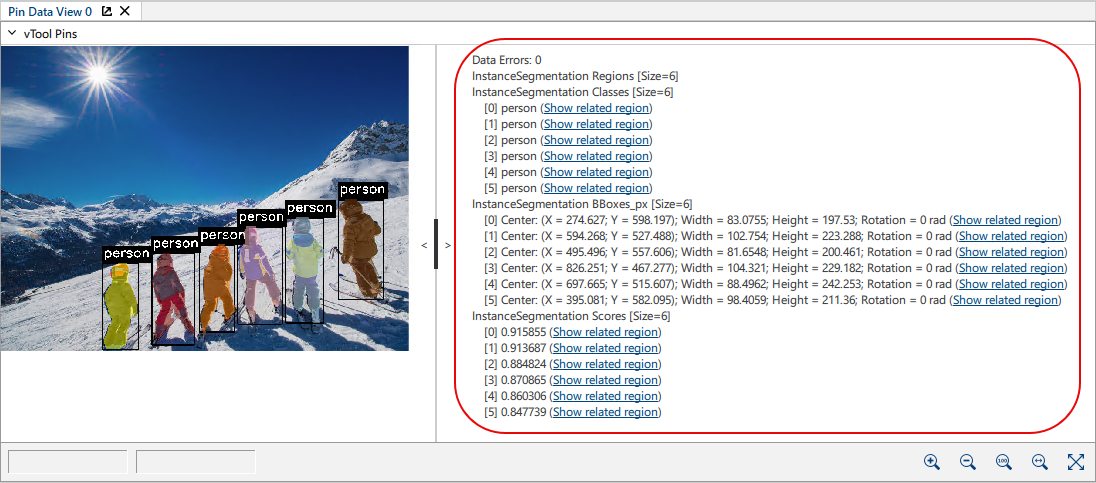

這是接腳資料檢視中的結果影像：

已識別出六人，並將其分割為獨立的人體區域。這些分割區域採用顏色編碼，以區分各個個體。

詳細輸出

• 區域：已偵測到六個區域。影像中的每個物件實例均被標示為一個獨立的區域。這些區域彼此之間以及與背景均有所區隔，使得每個物件都能被清晰辨識。
• 類別：person
  類別標籤「person」表示模型將邊界框內的物件識別為「人」。
• 包圍框：包圍框是指圍繞偵測到的物件所繪製的矩形。針對每個包圍框，系統會輸出其中心像素、寬度、高度及旋轉角度。
• 分數：分數值（例如 0.915855）表示模型對其偵測結果的信心程度，例如 91.58%。分數越高、越接近 1.0，表示模型對偵測到的物件確實是人的信心程度越高。

設定 vTool#

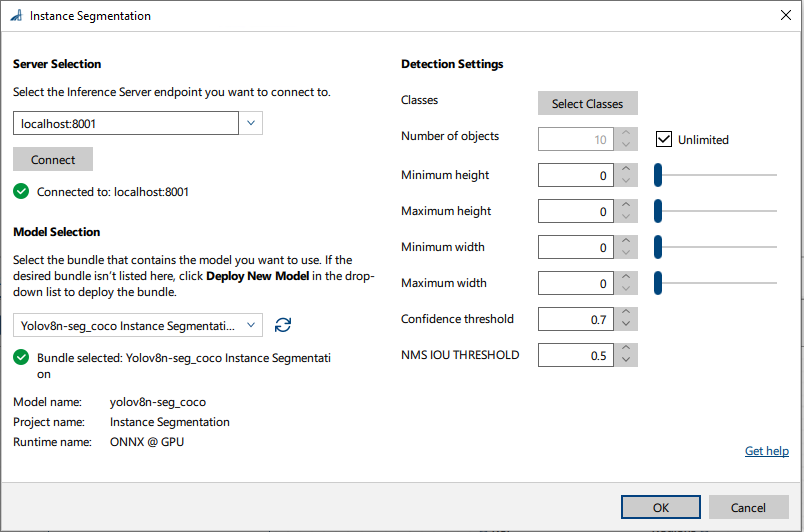

要設定「Instance Segmentation vTool 」：

1. 在vTool「設定」區域的「配方管理」窗格中，按一下「開啟設定」或雙擊該 vTool。
   「執行個體區段」對話方塊隨即開啟。
2. 在 伺服器選擇 區域中，請選擇您要連線的伺服器。
   伺服器必須處於運行狀態，才能與其建立連線。
   • 選項 1：手動輸入 Triton Inference Server 的 IP 位址與連接埠。
   • 選項 2：在下拉式清單中選取您伺服器的 IP 位址 / 主機名稱與連接埠。
3. 按一下 Connect 以建立連線。
   接著，vTool 便會載入可用的模型。

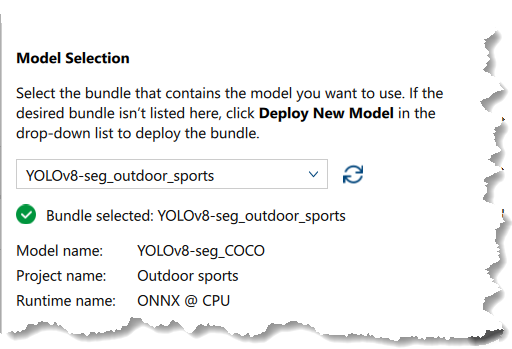

4. 在 模型選取 區域中，在下拉式清單選取包含所需模型的 bundle。

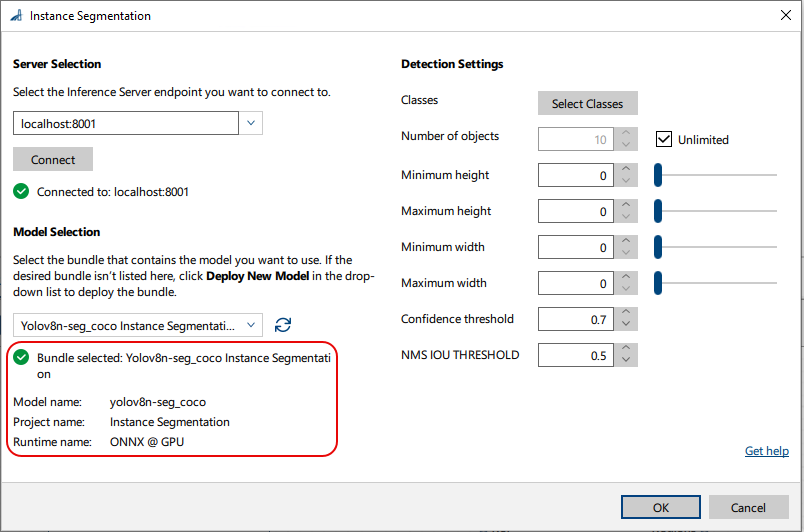

   選取 bundle 後，下拉式清單下方的資訊便會填入該 bundle 的詳細資料，讓您可以確認所選取的 bundle 是否正確。

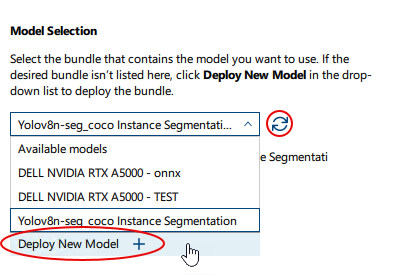

5. 如果清單中沒有所需的 bundle，請按一下 部署新模型 下拉式清單中的

   這會開啟 pylon AI Agent ，可讓您部署更多模型。
   部署新模型後，您必須按一下 Refresh 按鈕。

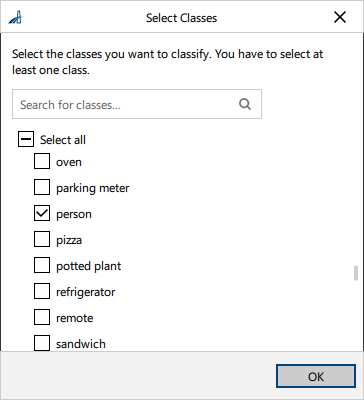

6. 在「偵測設定」區域中，按一下「選取類別」以選取您要進行分類的類別。
   系統將開啟一個顯示可用類別的對話方塊。預設情況下，所有類別均已選取。您可以依需求選取任意數量的類別。


   資訊

   此區域中可用的參數取決於所選的模型。部分參數僅在選取特定模型後才會顯示（例如：NMS IOU 閾值）。預設值由模型提供。

7. 請在偵測設定中指定其他選項：

   1. 物件數量：您可以指定要偵測的物件最大數量，或選擇「無限制」。
      此限制適用於每個類別。若影像中的物件數量超過此處指定的數量，系統將偵測分數最高的匹配項目。
   2. 最大／最小高度：若要根據高度篩選邊界框，請指定適當的數值。由於邊界框的高度對應於物件的高度，因此這可讓您僅偵測到指定大小的物件。
   3. 最大／最小寬度：若要根據寬度篩選邊界框，請指定適當的數值。由於邊界框的高度等同於物件的寬度，因此這可讓您僅偵測到符合所需尺寸的物件。
   4. 置信度閾值：置信度是神經網路中的一項係數，用以表示影像中的物件對所選類別的代表性有多高。數值越高，表示置信度越高，且可減少假陽性。
   5. NMS IOU 閾值：某些邊界框可能會重疊。透過此參數，您可以控制是否要合併這些邊界框。數值越低，容差越小，多數邊界框將會被合併。

8. 按一下 OK。

您可以在引腳資料檢視中查看分割結果。在此處，您可以選擇要顯示哪些輸出。

Inputs#

Image#

可直接從「相機」vTool 或任何能輸出影像的 vTool（例如「Image Format Converter 」vTool）接收影像。

• 資料類型：圖片
• 影像格式：8 位元至 16 位元彩色影像

Roi#

可接受來自「ROI Creator vTool 」或任何其他會輸出矩形的 vTool 的感興趣區域。若輸入多個矩形，則僅採用第一個作為單一感興趣區域。

• 資料類型：RectangleF、RectangleF Array

Outputs#

若要將 vTool 與 Starter vTools 搭配使用，可將輸出引腳的資料類型從多值資料切換為單值資料。要執行此操作，請在「功能 - 全部」窗格中使用「資料類型選擇器」參數。

推論圖像#

針對每張輸入影像，回傳一張在偵測到的物件周圍繪製了邊界框的影像，以便視覺化顯示結果。

• 資料類型：圖片

Regions#

針對每個類別標籤，回傳一個區域。

• 資料類型：區域陣列

Classes#

回傳所偵測到物件的類別標籤。

• 資料類型：字串陣列

BBoxes_px#

回傳每個偵測到的物件的包圍框。每個包圍框皆由其中心像素的座標、寬度及高度來定義（x_center, y_center, width, height）。此包圍框輸出可作為其他 vTools 的「Roi」輸入接腳的輸入。

• 資料類型：RectangleF 陣列

Scores#

回傳每個預測類別的置信分數。

• 資料類型：Float Array

Payload#

傳回有關 Inference Server 效能的額外資訊以供評估。只有在 Debug Settings パラメーターグループの Features - All ペインで有効にした場合にのみ、この出力ピンを利用できるようになります。

• 資料類型：String

相關 vTool#

典型前置元件#

• 攝影機vTool
• Image Format Converter vTool
• Image Loading vTool
• ROI Creator vTool

典型後續元件#

• Barcode Reader vTool
