Object Detection vTool#

Object Detection vTool 會根據您所選的模型來偵測並分類影像中的物件。

Object Detection vTool 可以對透過 Image 輸入接腳接收到的影像中的物件進行分類。它會透過 InferenceImage、BBoxes_px、Classes 以及 Scores 輸出接腳輸出結果。系統會在每個偵測到的物件周圍繪製邊界框。

如果您在偵測前使用 ROI Creator vTool 來指定感興趣區域，Object Detection vTool 便會透過其 Roi 輸入接腳接收 ROI 資料。在這種情況下，偵測只會在感興趣區域內進行。附帶的好處是，這能加快處理速度。

若要購買 Object Detection vTool 的授權，請造訪 Basler 網站。

運作原理#

假設您想要偵測並識別影像中的特定物件，例如畫面中的人物或其他元素。

這是您的輸入影像，顯示了六位帶著滑雪裝備的兒童：

您可以透過載入經過訓練以偵測各種物件（包括人物和滑雪裝備）的模型來設定 vTool。

接下來，您可以選擇要偵測與分割的類別。有些模型可能完全量身打造符合您的使用情境。在這種情況下，所有想要的類別都已經選好了。

設定好 vTool 後，您可以執行會啟動推論過程的 recipe。vTool 會利用模型來分析影像，並識別與定位現有的物件。分析完成後，便會傳回分割結果。它包含了影像中偵測到的每個相異物件實例的邊界框、類別標籤以及信賴分數。

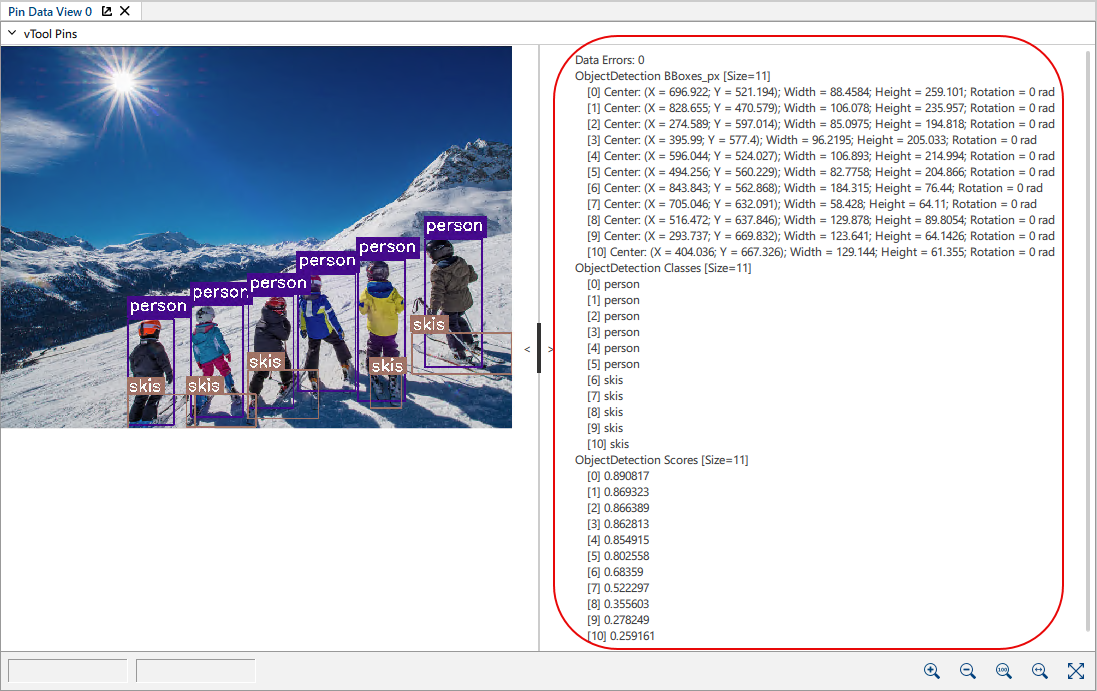

這是顯示結果的 pin 資料檢視：

有六個人被偵測為人物，並位於標示為 person 的紫色邊界框內。同樣地，有 5 個滑雪板被偵測並位於標示為 skis 的邊界框內。

詳細輸出

• Bounding Box：邊界框是繪製在偵測到的物件周圍的矩形。針對每個邊界框，都會輸出中心像素、寬度、高度以及旋轉角度。
• Class：person、skis
  類別標籤顯示模型將邊界框中的物件識別為人物或滑雪板。
• Score：分數值（例如 0.890817）表示模型對其偵測結果的信心程度（例如 89.08 %）。分數越高（越接近 1.0），代表信心水準越高。

設定 vTool#

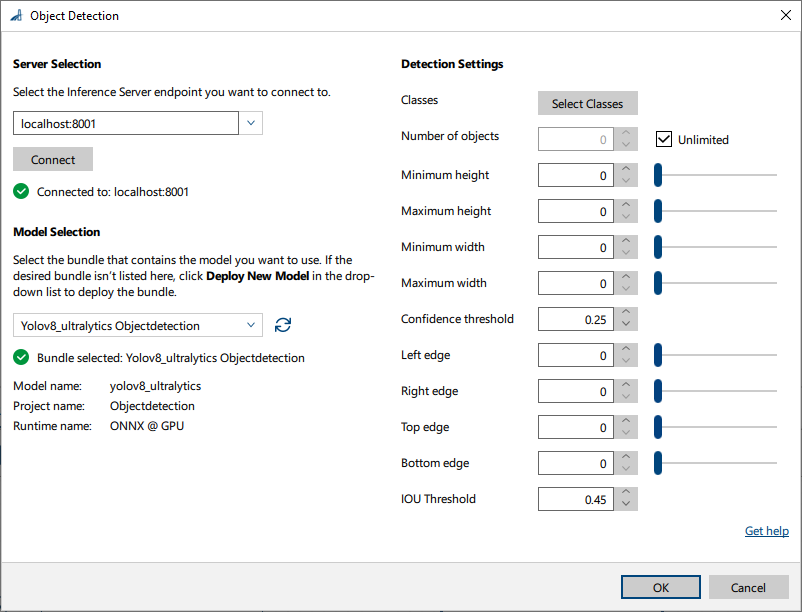

若要設定 Object Detection vTool：

1. 在 vTool Settings 區域中的 Recipe Management 窗格中，按一下 Open Settings 或按兩下該 vTool。
   隨即會開啟 Object Detection 對話方塊。
2. 在 伺服器選取 區域中，選取您想要連線的伺服器。
   伺服器必須執行中才能與其建立連線。
   • 選項 1：手動輸入您的 Triton Inference Server 的 IP 位址與連接埠。
   • 選項 2：在下拉式清單中選取您的伺服器的 IP 位址 / 主機名稱與連接埠。
3. 按一下 Connect 以建立連線。
   然後，vTool 會載入可用的模型。

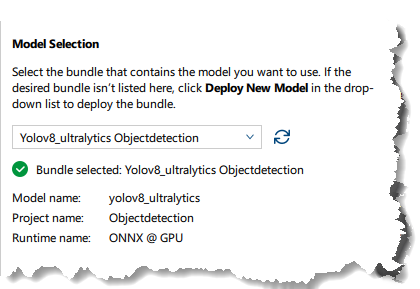

4. 在 模型選取 區域中，在下拉式清單中選取包含所需模型的套件 (bundle)。

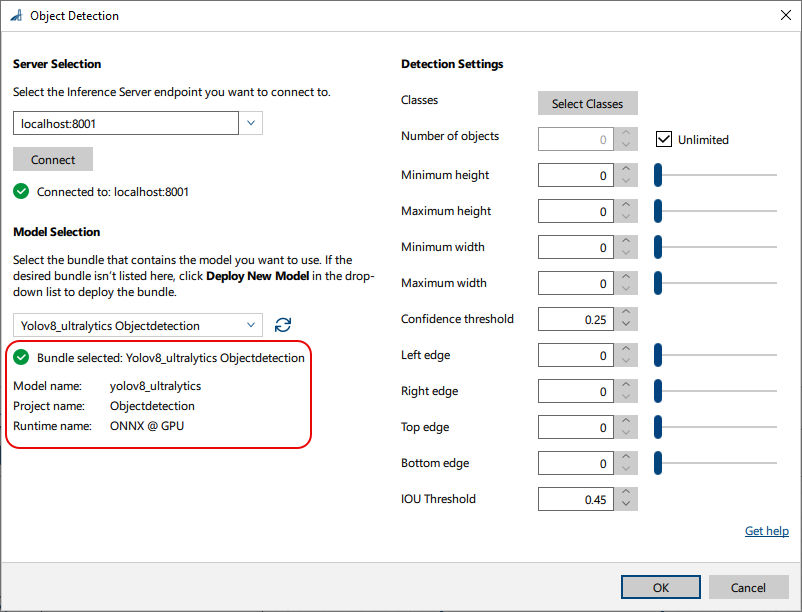

   選取套件後，下拉式清單下方的資訊將會填入套件詳細資料，讓您可以檢查是否已選取正確的套件。

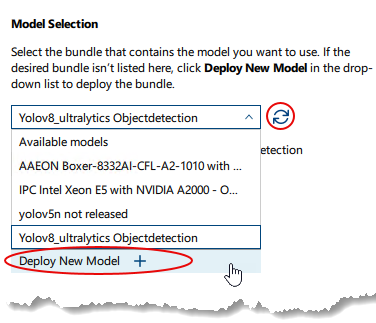

5. 如果未列出所需的套件，請按一下 部署新模型 位於下拉式清單中。
   這會開啟 pylon AI Agent ，可讓您部署更多模型。

   部署新模型後，您必須按一下 Refresh 按鈕。

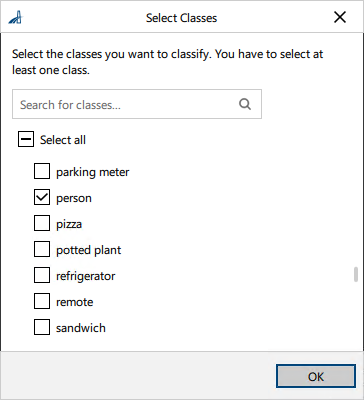

6. 在 Detection Settings 區域中，按一下 Select Classes 來選取您想要分類的類別。
   隨即會開啟包含可用類別的對話方塊。根據預設，會選取所有類別。您可以根據需要選取任意數量的類別。

   資訊

   此區域中可用的參數取決於所選的模型。某些參數只有在選取特定模型後才可用 (例如 IOU Threshold)。預設值由模型提供。

7. 指定偵測設定中的其他選項：

   1. Number of objects: 您可以指定要偵測的物件數量上限，或選取 Unlimited。
      此限制適用於每個個別類別。如果影像中出現的物件數量多於此處指定的數量，將會偵測出分數最高符合條件的物件。
   2. Maximum/Minimum height：如果您想依高度過濾邊界框，請指定適當的值。由於邊界框的高度對應於物件的高度，這可讓您僅偵測所需大小的物件。
   3. Maximum/Minimum width：如果您想依寬度過濾邊界框，請指定適當的值。由於邊界框的高度對應於物件的寬度，這可讓您僅偵測所需大小的物件。
   4. Confidence threshold：Confidence 是神經網路的一個係數，表示影像中的物件對於所選類別的代表性。較高的值代表更高的信心水準以及更少的誤判。
   5. Edges：您可以透過將方框各自的邊緣移動指定的像素數，來擴大已偵測物件周圍的邊界框。這可確保物件完全位於方框內。
   6. IOU Threshold：某些邊界框可能會重疊。您可以使用此參數來控制是否要合併邊界框。較低的值代表容忍度較低，多數邊界框將會被合併。

8. 按一下 OK。

您可以在 pin data view 中檢視 Object Detection 的結果。在這裡，您可以選擇要顯示哪些輸出。

Inputs#

Image#

直接接收來自 Camera vTool 或輸出影像之 vTool（例如 Image Format Converter vTool）的影像。

• 資料類型：Image
• 影像格式：8 位元至 16 位元彩色影像

ROI#

接受來自 ROI Creator vTool 或任何其他輸出矩形的 vTool 的 Region of Interest。如果輸入多個矩形，則會使用第一個矩形作為單一 Region of Interest。

• 資料類型：RectangleF、RectangleF Array

Outputs#

若要將 vTool 與 Starter vTools 搭配使用，可以將輸出 pin 的資料類型從多值資料切換為單值資料。若要這麼做，請使用 Features - All 窗格中的 Data Type Selector 參數。

InferenceImage#

傳回針對每個輸入影像在偵測到的物件周圍繪製邊界框的影像，以視覺化呈現結果。

• 資料類型：Image

BBoxes_px#

傳回針對每個偵測到物件的邊界框。每個邊界框都由其中心像素的座標、寬度與高度 (x_center、y_center、width、height) 來定義。邊界框輸出可用作其他 vTool 的 Roi 輸入 pin 的輸入。

• 資料類型：RectangleF 陣列

類別#

傳回偵測到物件的類別標籤。

• 資料類型：String Array

Scores#

傳回每個偵測到物件的信心分數。

• 資料類型：浮點數陣列

Payload#

傳回有關 Inference Server 效能的額外資訊以供評估。只有在 Debug Settings 參數群組的 Features - All 窗格中啟用它時，此輸出 pin 才會可用。

• 資料類型：String

相關 vTools#

典型前置項目#

• 攝影機vTool
• Image Format Converter vTool
• Image Loading vTool
• ROI Creator vTool

典型後續元件#

• Barcode Reader vTool
• Image Smoothing vTool (例如用於隱私模糊)
