錄製#

pylon Viewer 的 Recording 功能可讓您錄製視訊剪輯或靜態影像序列。

除了常規用途之外，靜態影像序列還可用於建立資料集，以便在 pylon AI projects 中使用。

Windows 版的 pylon Viewer 包含 Recording 功能（僅限 AVI 輸出格式）。若要新增 MP4 輸出格式並在 Linux 下啟用錄製功能，請安裝 pylon Supplementary Package for MPEG-4（適用於 Windows 和 Linux）。

資訊

pylon 的 Recording 功能在開發時以易用性為主要核心。因此，效能可能不適合所有應用。為獲得最佳結果，Basler 建議您事先與 Basler 銷售和支援團隊討論您的應用，以決定最適合的硬體與軟體解決方案。
特別是影格速率有限制。為了提高整體穩定性和效能，已實作影像節流功能，僅允許以 250 fps 進行錄製。

在 ace 2 Pro 相機型號上使用 Recording 功能時，必須停用 Compression Beyond 功能。如果啟動錄製且啟動了 Compression Beyond 功能，pylon 將先停用相機上的 Compression Beyond，然後再開始錄製。

運作原理#

如果 Recording 功能可用，您可以按一下 pylon Viewer 工具列中的 Record 按鈕來開始錄製：

錄製的視訊剪輯或靜態影像會顯示在所選相機的影像視窗中。您可以使用電腦上安裝的任何標準媒體播放器（例如 Windows Media Player）來播放產生的視訊。

錄製檔案的儲存遵循以下檔案命名慣例：

<Cameraname>_<SerialNumber>_<YYYY:MM:DD>_<hh:mm:ss:zzz>.<File Extension>

錄製設定#

若要開啟 Recording Settings 窗格，請按一下 Window > Recording Settings。

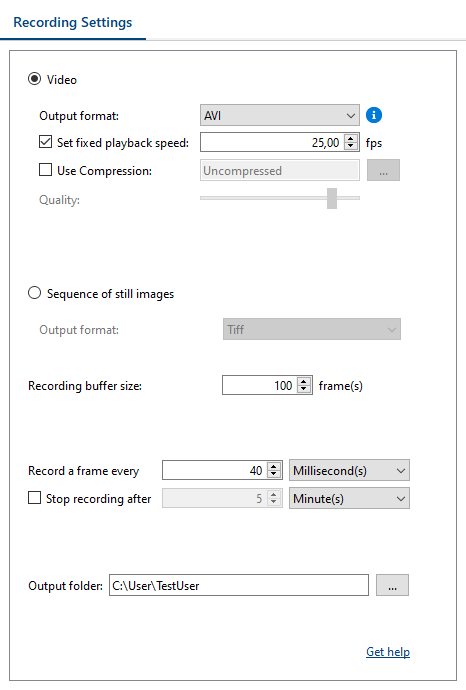

錄製頁面

您具有以下選項：

Video: 選取此選項以錄製視訊剪輯。
- Output format: 選取所需的輸出格式。如需有關輸出格式的詳細資訊，請參閱下方的備註。
資訊

輸出格式

Recording 功能提供 AVI 和 MP4 格式。哪種格式最適合您取決於您的需求。

AVI 最適合用於錄製高品質、無損的影片，因為它允許您在不進行壓縮的情況下進行錄製。其缺點是檔案大小上限為 2 GB。一旦達到此上限，錄製便會停止，並顯示錯誤訊息。

錄製 MP4 視訊時沒有檔案大小限制。但是，MP4 格式總是會在一定程度上壓縮資料，這會導致細節丟失。如果將 Quality 選項設定為 80 % 或更高，使用解析度為 20 MP 或以上的相機錄製視訊檔案可能會失敗。若要解決此問題，請將 Quality 設定為較低的值。
- Set fixed playback speed: 決定播放錄製視訊剪輯的速度（以每秒影格數 fps 為單位）。如果您未選取此選項，剪輯將以即時播放，也就是以錄製時相同的速度播放。
資訊

最低播放速度為每秒 1 個影格。這表示如果您以每分鐘 1 個影格的速度錄製視訊，它仍會以每秒 1 個影格的速度播放。
- Use Compression: （僅在選取 AVI 輸出格式時可用。）如果您選取此選項並按一下 … 按鈕，將會開啟 Windows Compression Options 對話方塊，您可以在其中選擇所需的轉碼器。
- Quality: （僅在選取 MP4 輸出格式時可用。）此選項允許您透過設定所需的品質等級來調整壓縮率。Quality 設定越高表示壓縮率越低，反之亦然。
Sequence of still images: 選取此選項以錄製一系列靜態影像。
- 輸出格式： 決定所產生影像的檔案格式。您可以從以下格式中進行選擇：
  - 點陣圖
  - Tiff
  - Png
  - Jpeg
  - Raw
錄製緩衝區大小：決定錄製期間可以在緩衝區中儲存多少張影像。如果影像無法以足夠快的速度從相機讀取，影像緩衝區的作用就像快取一樣來儲存影像。您可以指定要在緩衝區中儲存的期望影像數量。在錄製期間，影像顯示區域中的狀態列會向您顯示緩衝區的使用率（以百分比表示）。
每隔 … 錄製一影格：允許您選擇錄製影格的速率。您可以在時間間隔或影格之間進行選擇。

資訊

如果您希望僅在發生硬體觸發時才錄製影格，請將 Record a frame every 設定為 1 Frame(s)。透過此配置，應用程式會針對接收到的每個觸發精確地將一張影像寫入硬碟。
在經過 … 後停止錄製：選擇此選項可在經過一段特定時間或錄製了特定數量的影格後停止錄製。
輸出資料夾：決定產生的視訊剪輯和影像的儲存位置。使用 … 按鈕來瀏覽至您偏好的位置。

用於 MPEG-4 的 pylon 補充套件#

pylon Supplementary Package for MPEG-4 適用於 Windows 和 Linux。它透過以下方式增強了 Recording 功能：

在 Linux 下，它會啟用 Recording 功能。將僅提供 MP4 輸出格式。
在 Windows 下，此套件會新增 MP4 輸出格式。

您可以從 Basler 網站下載此套件。

錄製期間的影像顯示區域#

當您錄製視訊或靜態影像序列時，影像視窗的狀態列中會出現一個紅色的錄製圖示。您可以透過按一下工具列上的 Record 按鈕、按下 F10 按鈕，或者按一下功能表列中的 Camera 並選取 Pause 來暫停錄製。然後，錄製圖示會變更為暫停圖示。若要重新啟動錄製，請再次按一下 Pause 按鈕。

影像視窗底部的狀態列會顯示相機的狀態。它還會顯示已錄製和遺失的影格數量以及影像緩衝區使用率。當影像緩衝區達到其最大容量時，就會遺失影格。若要解決該情況，請根據需要增加 buffer size。
