Barcode Reader vTool#

透過 Barcode Reader vTool，您可以在影像中偵測各種類型的條碼並進行解碼。

Barcode Reader 可以偵測並解碼透過 Image 輸入引腳接收到的影像中的條碼。它透過 Regions、Texts 和 Types 輸出引腳輸出結果。

region 輸出包含找到條碼的區域。text 輸出是由條碼編碼的文字字串。type 輸出則表示找到的條碼類型。

如果您在偵測前使用 ROI Creator vTool 來指定感興趣區域 (ROI)，Barcode Reader 將透過其 Roi 輸入引腳接收 ROI 資料。這會縮小 Barcode Reader 搜尋條碼的影像區域，有助於排除錯誤的候選目標。同時，這也能加快處理速度並提高穩健性。

Barcode Reader vTool 可以作為單一授權（Basic 或 Pro）購買，或作為 Code Reader Bundle 授權的一部分購買。若要購買授權，請造訪 Basler website。

Barcode Reader 版本#

Barcode Reader 提供三種版本。下表顯示各版本之間的差異。按一下表格標題中的某個版本，即可直接跳至本主題中的相關章節。

運作原理#

根據 Barcode Reader 的版本，您可以選擇條碼類型群組或個別條碼類型來進行偵測與解碼。影像中可偵測的條碼數量也取決於版本。

檢測條件#

條碼必須為淺底深色圖案。

如果您的條碼是以相反極性列印，請執行預處理步驟來反轉輸入影像，例如使用 Gray Value Transformer vTool。

最佳化條碼偵測#

根據 Barcourse Reader 版本，您具有以下選項來最佳化偵測程序：

• 限制要偵測的條碼數量：如果您知道影像中僅包含特定數量的條碼，將 Barcode Reader 設定為僅尋找該數量的條碼可能會節省處理時間。一旦找到指定數量的條碼，vTool 就會處理下一張影像。如果條碼數量會變動或未知，請將 Barcode Reader 設定為尋找更多條碼。
• 限制要偵測的條碼類型：Basler 建議僅選擇您預期在影像中找到的條碼類型。特別是選擇 MSI 和 PharmaCode 條碼可能會增加誤檢率。
• 逾時：您可以指定逾時時間，以在經過一定時間後結束偵測。如果超過逾時時間，偵測程序將會停止並移至下一張影像，即使尚未找到指定數量的條碼亦然。
  Basler 建議將逾時時間設定得比所需的時限稍低一些。這是因為 vTool 不會立即停止偵測程序。因此，請將逾時時間設定為所需時限的 70–80 %。
• 指定 ROI：透過使用 ROI Creator vTool 指定感興趣區域，您可以縮小 Barcode Reader 搜尋條碼的區域，這有助於排除錯誤的候選項目。附帶好處是處理速度會更快且更穩定。

常見使用案例#

• 讀取條碼：在此情況下，您只需要連接 Texts 輸出接腳即可輸出解碼的字串。連接 Types 輸出接腳以了解解碼的是哪種條碼類型也可能會很有用。
• 判斷條碼的位置：使用由 Regions 輸出接腳傳回的條碼位置和大小進行後續處理。

Barcode Reader Starter#

Barcode Reader Starter 可以偵測個別條碼類型。

支援以下條碼類型：

• Codabar
• Code 128
• Code 39
• Code 93
• DataBar
• DataBar Expanded
• EAN-13
• EAN-8
• 2/5 Interleaved
• UPC-A
• UPC-E

您可以在影像中偵測一或兩個條碼。將數量限制為影像中預期的條碼數量有助於節省處理時間。

設定 vTool#

若要設定 Barcode Reader Starter vTool：

1. 在 vTool Settings 區域的 Recipe Management 窗格中，按一下 Open Settings 或按兩下 vTool。
   隨即會開啟 Barcode Reader Starter 對話方塊。
2. 在 Barcode Types 區域中，選取您要尋找的條碼類型。
3. 在 Number of Barcodes 區域中，選取您要偵測的條碼數量。

您可以在 pin data view 中檢視 Barcode Reader Basic 的結果。在此您可以選取要顯示的輸出。

Barcode Reader Basic#

Barcode Reader Basic 可以偵測多個條碼類型群組。這些群組大多包含數種不同的條碼類型。透過選取某個群組，即可偵測該群組所包含的所有類型。例如，選取 Code 39 時，即可在影像中偵測 Code 39 與 Code 93 類型。

支援下列條碼類型群組：

• EAN: EAN-8, EAN-8 Add-On 2, EAN-8 Add-On 5, EAN-13, EAN-13 Add-On 2, EAN-13 Add-On 5
• UPC: UPC-A, UPC-A Add-On 2, UPC-A Add-On 5, UPC-E, UPC-E Add-On 2, UPC-E Add-On 5
• GS1: Code 128, GS1-128, GS1 DataBar Omnidirectional, GS1 DataBar Stacked Omnidirectional, GS1 DataBar Stacked, GS1 DataBar Expanded, GS1 DataBar Expanded Stacked, GS1 DataBar Limited, GS1 DataBar Truncated
• 2/5: 2/5 Industrial, 2/5 Interleaved
• Code 39: Code 39, Code 93
• Codabar: Codabar
• MSI: MSI
• PharmaCode: PharmaCode

您可以選取一個條碼類型群組，並在影像中偵測一個或兩個條碼。將數量限制為影像中預期的條碼數量有助於節省處理時間。

設定 vTool#

若要設定 Barcode Reader Basic vTool：

1. 在 vTool Settings 區域的 Recipe Management 窗格中，按一下 Open Settings 或按兩下 vTool。
   隨即會開啟 Barcode Reader Basic 對話方塊。

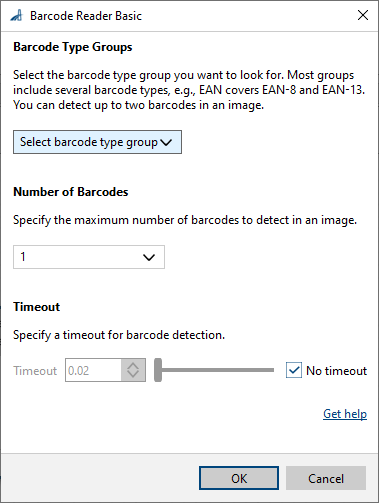

2. 在 Barcode Type Groups 區域中，選取您要尋找的條碼類型群組。
3. 在 Number of Barcodes 區域中，選取您要偵測的條碼數量。
4. 在 Timeout 區域中，指定您是否希望偵測在經過一定時間後結束。如果您想要指定逾時，請取消勾選 No timeout 核取方塊，並在輸入欄位中輸入所需的逾時時間。

您可以在 pin data view 中檢視 Barcode Reader Basic 的結果。在此您可以選取要顯示的輸出。

Barcode Reader Pro#

Barcode Reader Pro 可以偵測條碼類型群組或個別條碼類型。大多數條碼類型群組包含數個個別條碼類型。選取群組即可偵測該群組中包含的所有類型。例如，選取 Code 39 時，將會在影像中偵測 Code 39 和 Code 93 類型。

您可以根據需要選取任意數量的條碼類型群組或個別條碼類型。可偵測的條碼數量沒有限制。將數量限制為影像中預期的條碼數量有助於節省處理時間。

支援下列條碼類型群組：

• EAN: EAN-8, EAN-8 Add-On 2, EAN-8 Add-On 5, EAN-13, EAN-13 Add-On 2, EAN-13 Add-On 5
• UPC: UPC-A, UPC-A Add-On 2, UPC-A Add-On 5, UPC-E, UPC-E Add-On 2, UPC-E Add-On 5
• GS1: Code 128, GS1-128, GS1 DataBar Omnidirectional, GS1 DataBar Stacked Omnidirectional, GS1 DataBar Stacked, GS1 DataBar Expanded, GS1 DataBar Expanded Stacked, GS1 DataBar Limited, GS1 DataBar Truncated
• 2/5: 2/5 Industrial, 2/5 Interleaved
• Code 39: Code 32, Code 39, Code 93
• Codabar: Codabar
• MSI: MSI
• PharmaCode: PharmaCode

偵測模式#

在 Enhanced 偵測模式下，Barcode Reader Pro 對條碼 Quality 的容忍度更高。這意味著可以偵測到解析度較低的條碼。啟用此選項會降低偵測過程的速度。

設定 vTool#

若要設定 Barcode Reader Pro vTool：

1. 在 vTool Settings 區域的 Recipe Management 窗格中，按一下 Open Settings 或按兩下 vTool。
   隨即會開啟 Barcode Reader Pro 對話方塊。

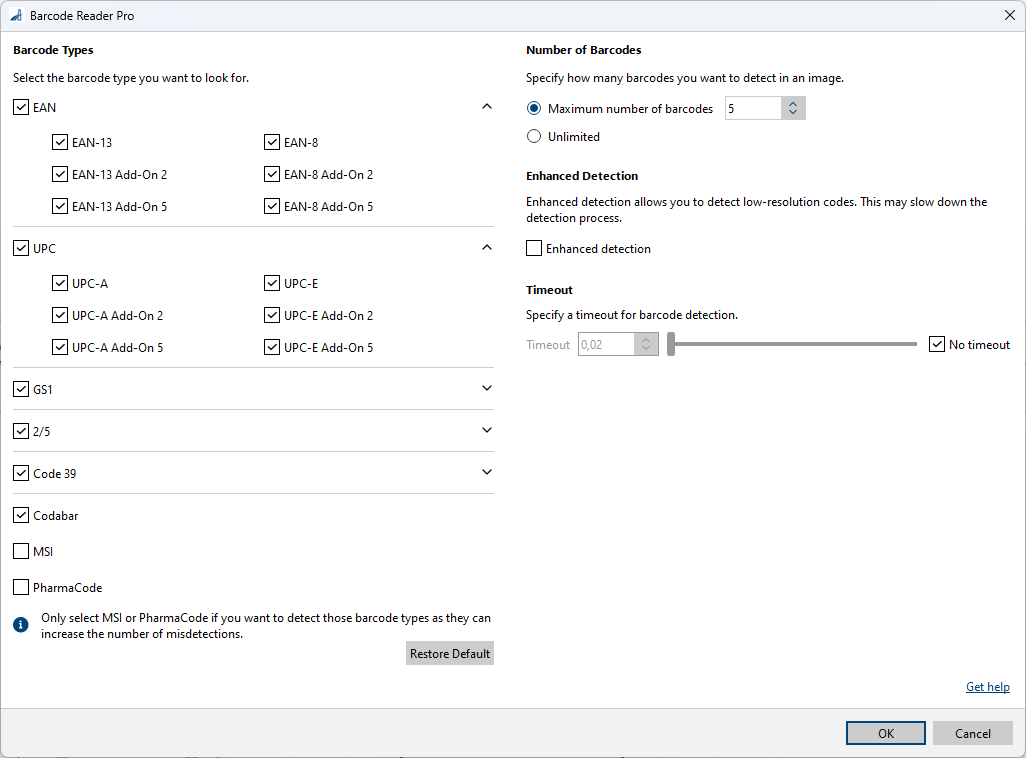

2. 在 Barcode Types 區域中，選取您要尋找的條碼類型群組或條碼類型。
3. 在 Number of Barcodes 區域中，選取您要偵測的條碼數量。
4. 如果需要，請選取 Enhanced detection 核取方塊。
5. 在 Timeout 區域中，指定您是否希望偵測在經過一定時間後結束。如果您想要指定逾時，請取消勾選 No timeout 核取方塊，並在輸入欄位中輸入所需的逾時時間。

您可以在引腳資料檢視中查看「Barcode Reader Pro」的讀取結果。在此處，您可以選擇要顯示哪些輸出資料。

Inputs#

Image#

直接接收來自 Camera vTool 或輸出影像之 vTool（例如 Image Format Converter vTool）的影像。

• 資料類型：Image
• 影像格式：8 位元至 16 位元單色或彩色影像。彩色影像會在內部轉換為單色影像。

ROI#

接受來自 ROI Creator vTool 或任何其他輸出區域或矩形的 vTool 之興趣區域。多個矩形或區域會在內部合併，以形成單一興趣區域。Starter 版本僅接受 RectangleF。

• 資料類型：RectangleF、RectangleF Array、Region、Region Array

Outputs#

文字#

回傳以條碼編碼的文字字串。

• 資料類型：String Array

Regions#

回傳每個偵測到的條碼所對應的區域。該區域呈矩形，可用於視覺化呈現或後續的特徵提取。

• 資料類型：Region Array

OrientedBoxes_px#

針對每個找到的條碼，回傳一個具有方向的包圍框。

• 資料類型：RectangleF 陣列

類型#

回傳所找到的每個條碼的類型。

• 資料類型：String Array

相關 vTools#

典型前置項目#

• 攝影機vTool
• Image Format Converter vTool

典型後續元件#

• Region Feature Extraction vTool
  讓您能夠確定所偵測到的條碼的中心點、大小及方向。
