Image Enhancer vTool#

Image Enhancer vTool 允許您透過處理直方圖來改善影像的對比度。

Image Enhancer vTool 透過 Image 輸入接腳接收影像，並透過 Image 輸出接腳輸出過濾後的影像。

如果您在增強之前使用 ROI Creator vTool 來指定興趣區，Image Enhancer vTool 將透過其 Roi 輸入接腳接收 ROI 資料。在這種情況下，只會增強興趣區，從而加快處理速度。

Image Enhancer vTool 可在 Preprocessing Basic 授權中使用。若要購買授權，請造訪 Basler 網站。

運作原理#

Image Enhancer vTool 提供兩種增強操作：

• 拉伸直方圖
• 均勻化直方圖

Stretch Histogram#

透過拉伸直方圖，可以修改直方圖的上下限。小於或等於下限的所有灰階值都會對應到灰階值 0。大於或等於上限的所有灰階值都會對應到最大灰階值（即 8 位元 Pixel Format 為 255，其他 Pixel Format 則為 65535）。以數學術語來說，直方圖拉伸是由兩個使用者定義的限制所定義的線性轉換。

有兩種方法可以指定灰階值範圍的新上下限：

• Adaptive：灰階值範圍是透過分析個別影像的直方圖來決定的。透過指定相對等級，您可以捨棄範圍上下端的灰階值區段。
• Fixed：您可以手動指定灰階值範圍的新上下限。這些限制對所有影像都是相同的。

Equalize Histogram#

均勻化直方圖是指將影像的所有灰階值均勻分佈在整個範圍內，例如 0–255。透過此操作，直方圖中灰階值較密集的區域會被拉伸，而分佈稀疏的區域則會被壓縮。這會產生一個線性的直方圖。

使用案例#

具有常數直方圖的影像#

在此情境中，輸入影像的灰階值範圍是固定的，但對比度稍低。例如，如果灰階值範圍介於 0 到 100 之間，您可以將上下限設為 0 和 100。隨後，生成的影像會被拉伸至完整的灰階值範圍，從而獲得對比度良好且明亮的影像。

具有變化直方圖的影像#

在此情境中，輸入影像的灰階值範圍可能會隨時間而變化。然而，應用程式要求恆定的直方圖或灰階值對比度。在這種情況下，您可以使用具有自適應限制的拉伸方法或等化方法。

針對一般使用情境，請使用拉伸。如果直方圖中的灰階值分佈非常不均勻，則最好使用等化。

設定 vTool#

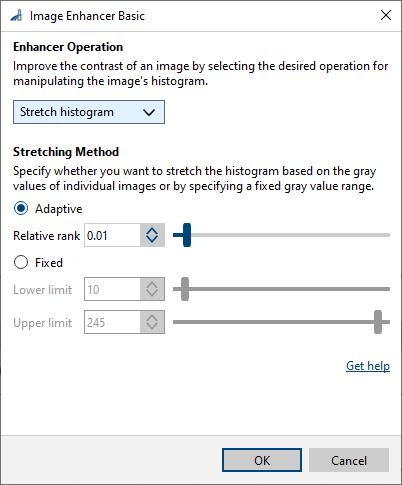

若要設定 Image Enhancer Basic vTool：

1. 在 vTool Settings 區域的 Recipe Management 窗格中，按一下 Open Settings 或按兩下該 vTool。
   隨即會開啟 Image Enhancer Basic 對話方塊。
2. 在 Enhancer Operation 區域中，選取所需的運算。
3. 如果您已選取 拉伸直方圖，請選取拉伸方法。
   • 如果您已選取 Adaptive，請指定排序等級 (rank)。
   • 如果您已選取 Fixed，請指定下限和上限。

您可以在針腳資料檢視中查看增強處理的結果。

Inputs#

Image#

直接接收來自 Camera vTool 或輸出影像之 vTool（例如 Image Format Converter vTool）的影像。

• 資料類型：Image
• 影像格式：8 位元至 16 位元單色或彩色影像（請參閱Supported Pixel Formats）

ROI#

接收來自 ROI Creator vTool 或任何其他輸出區域或矩形的 vTool 的興趣區域 (ROI)。多個矩形或區域會在內部合併，以形成單一興趣區域。

• 資料類型：RectangleF、RectangleF Array、Region、Region Array

Outputs#

Image#

傳回過濾後的影像。輸出影像可由任何接受影像作為輸入的 vTool 使用。

• 資料類型：Image
• 影像格式：彩色或單色影像（請參閱支援的 Pixel Format）

支援的 Pixel Format#

根據輸入影像的像素格式，Image Combiner vTool 會輸出以下像素格式：

相關 vTools#

典型前置項目#

• 攝影機vTool
• Image Format Converter vTool

典型後續元件#

• 任何影像處理 vTool
