頻寬管理員#

該軟體的頻寬管理器 pylon Viewer 可讓您分析系統，以便在同時使用多台攝影機時，達到最佳效能。

「頻寬管理員」僅適用於pylon Viewer 的「Windows 」及「Linux 」版本。您可以透過「工具」選單，或在「裝置」窗格中右鍵點擊某台攝影機，來開啟「頻寬管理員」。

當將多台攝影機連接至同一台電腦時，由於各攝影機會互相爭奪可用的頻寬，因此可能會影響系統效能。為避免此類衝突，請使用「頻寬管理員」。它能讓您一目瞭然地查看以下資訊：

• 系統上已安裝的 USB 3.0 主控器與 GigE 網路介面卡，以及連接至這些裝置的攝影機
• 每個 USB 3.0 主控制器可用的總頻寬（約）
• 攝影機傳送及電腦接收的資料量
• 由攝影機傳送且由電腦接收的每秒幀數（fps）
• 拍攝的圖片總數
• 傳輸錯誤的數量，即不完整及遺漏的影像

根據這些資訊，您可以使用「頻寬管理員」來優化已連接攝影機的頻寬使用量。

頻寬管理員概覽#

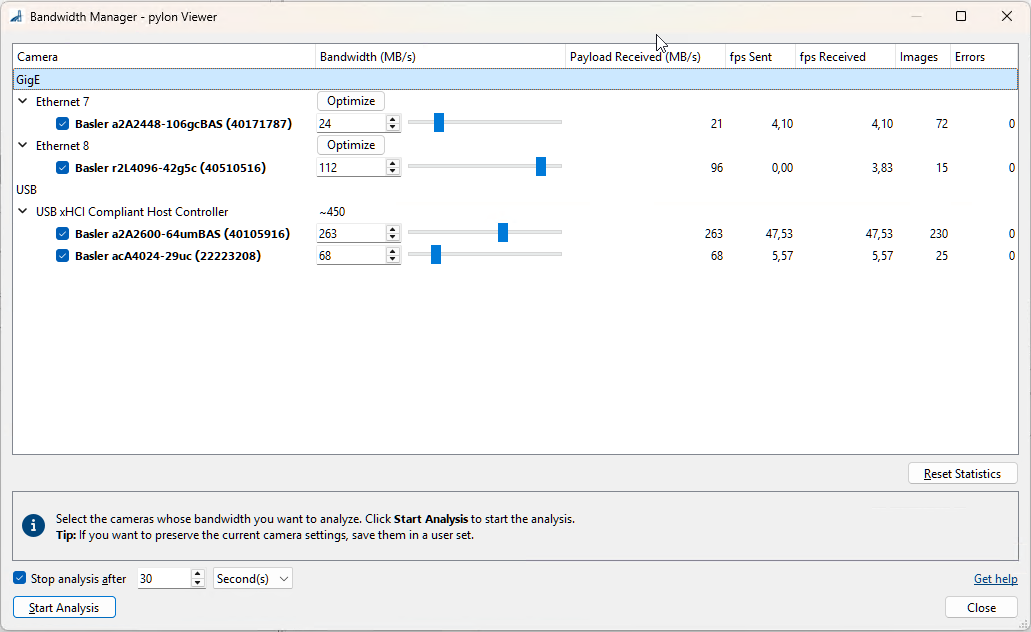

「頻寬管理員」對話方塊會列出電腦中的所有 USB 3.0 主控制器與 GigE 網路介面卡，以及連接至各裝置的攝影機。您可透過此功能，將 USB 3.0 主控制器或網路介面卡上可用的總頻寬，按比例分配給每台攝影機。如此一來，您就能僅將攝影機實際所需的頻寬分配給它，從而為其他裝置釋放資源。

USB 3.0 攝影機：「頻寬 (MB/s)」欄位亦列出了攝影機所連接之 USB 3.0 主控制器可用的頻寬。此為可用最大頻寬的近似值。

GigE 攝影機：每個網路介面卡均設有「最佳化」按鈕。您可以點擊此按鈕，以最佳化該網路介面卡上所有已選取攝影機的頻寬。您必須至少選取一台攝影機，此按鈕才會啟用。
若您的電腦已連接 GigE 攝影機，且首次開啟「頻寬管理員」，系統將彈出一個對話方塊，讓您能一步完成所有 GigE 攝影機的最佳化。
此優化過程涉及調整「封包大小」和「封包間延遲」設定。若有多台攝影機透過網路介面卡連接（例如透過交換器），可用頻寬將由所有選取的攝影機共同分享。

若您想自行調整攝影機設定，請前往「功能 - 全部」面板。請注意，有幾項攝影機設定會影響頻寬消耗，例如：ROI 大小、像素格式等。

優化頻寬消耗#

為了優化系統效能，請先分析當前狀況。掌握整體概況後，即可針對頻寬使用量進行微調。您可以即時調整分配給每台攝影機的頻寬，如此一來，便能輕鬆在多台裝置之間找到最佳平衡點。

為優化頻寬使用量：

1. 請停止您欲分析之攝影機的連續影像擷取及所有錄影作業。
2. 開啟「頻寬管理員」。
3. 請選取您要分析其頻寬的攝影機。

4. 點擊「開始分析」。
   攝影機右側的欄位會填入資料。在「影像」欄位中，您可以查看已拍攝的影像總數。若有任何影像尚未完全傳輸或被完全跳過，它們會列在「錯誤」欄位中。
   分析執行期間，您可以透過旁的旋轉方塊或滑桿，調整特定攝影機可用的頻寬。 您將立即在顯示的資料中看到變更所產生的效果。

   資訊

   頻寬值是攝影機可用的上限，其值不得超過此上限。因此，若攝影機未充分利用全部頻寬，調整頻寬將不會產生可見的影響。只有當您將頻寬降低到使攝影機無法達到其幀率時，才會看到「接收有效載荷」（MB/s）的數值下降。 請注意，有效載荷值通常低於可用頻寬，因為其中不包含同時傳送的任何開銷。

5. 當您對結果感到滿意時，請按一下「停止分析」。
   「頻寬管理員」對話方塊將顯示所選攝影機的當前頻寬。您可以將此數值記錄下來，以便在其他應用程式中使用。
   您無需手動停止分析，可選取「在...後停止分析」選項，並指定一段時間，系統將於該時間過後自動停止分析。若您希望在較長的時間內收集資料，此功能將非常實用。

   資訊

   在「頻寬管理員」對話方塊中，頻寬以 MB/s 為單位顯示，以提升可讀性。視您的攝影機而定，此數值對應於「裝置控制」類別中的「裝置連結吞吐量上限」值，或「裝置傳輸層」類別中的「裝置當前吞吐量」值。這兩項數值均以 B/s 為單位。

6. 可選：將當前的攝影機設定儲存至指定使用者，以保留這些設定。否則，若您斷開攝影機連接，將必須重新進行頻寬設定。
