攝影機vTool#

「相機」vTool 可讓您方便地存取相機裝置。

下載 pylon Software Suite 以使用「相機」vTool。

指派攝影機#

若您尚未定義任何特定的攝影機屬性，Camera vTool 會隨機指派一台可用的攝影機。在單攝影機設計中，這能讓您快速上手並開始運作。

若您希望在多鏡頭設計中將特定鏡頭指派給「鏡頭」vTool，請參閱以下各節。

使用「相機」vTool 對話方塊#

Basler 建議使用「相機 vTool」對話方塊，將相機指派給「相機 vTool」。

操作步驟如下：

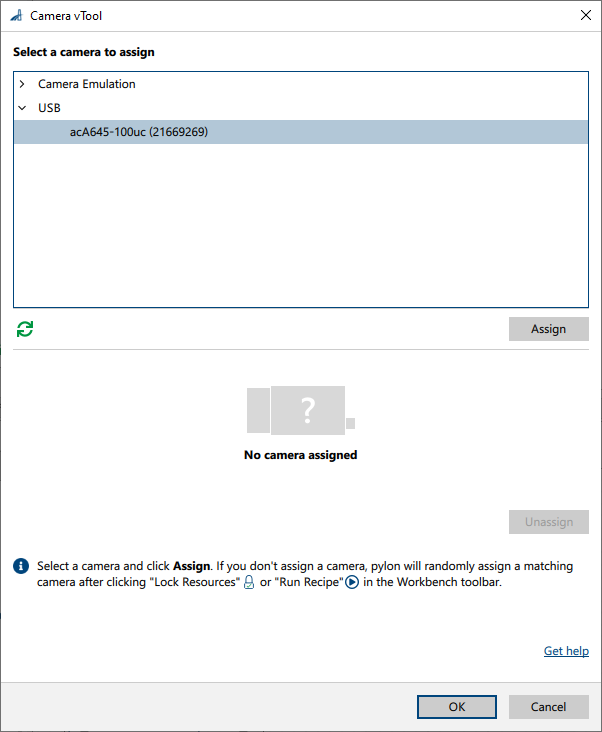

1. 在 Recipe Management [窗格] 在 vTool 設定 區域中，按一下 開啟「設定」 或雙擊 vTool。

2. 選擇您要指派的相機，然後點擊 指派.

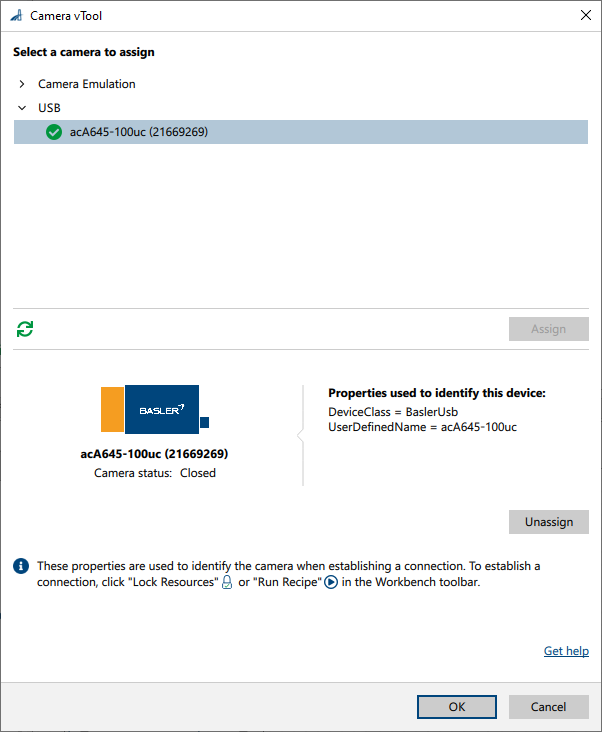

   攝影機名稱旁會出現一個綠色勾號。這表示該攝影機現已指派給 vTool：


此外，此對話方塊會顯示用來識別該裝置的屬性。在極少數情況下，您可能需要編輯這些屬性。若要進行編輯，請使用「功能」窗格。

使用「功能」窗格#

您也可以使用「功能」窗格，將攝影機指派給「攝影機」vTool。

這僅在極少數的情況下才需要，例如，當您希望在未將實體攝影機連接至電腦的情況下，檢視或變更攝影機的指派設定時。

若要透過「功能」窗格指派特定的攝影機：

1. 在「Workbench 」中選取「Camera」vTool。
2. 開啟「功能 - 全部」窗格。
3. 請按一下「vTool」>「裝置清點控制」>「裝置清單更新」>「執行」，以列出可用的攝影機。
4. 請使用「裝置選擇器」參數瀏覽可用的攝影機。
   這可讓您檢視各台攝影機的相關資訊，以協助您選擇所需的攝影機。
5. 當您找到所需的攝影機後，請點選「裝置選擇」>「執行」，將該攝影機指派給「攝影機 vTool」。

6. 若要指定欲指派的攝影機必須符合的其他裝置屬性，請使用vTool>裝置枚舉控制群組中的「裝置屬性 *」參數。

   資訊

   有關裝置資訊屬性的更多資訊，請參閱 CDeviceInfo 類別的文件以及 pylon C++ API 中 Pylon/Key 命名空間的文件。這使您能夠精細地控制相機的選取，並確保同一套流程能在配備正確相機的多台電腦上執行。

   若系統中連接了多台攝影機，Basler 建議使用DeviceClass和UserDefinedName屬性。您必須先設定攝影機的DeviceUserID參數，才能透過UserDefinedName屬性選取攝影機。

   請注意，USB 攝影機必須重置或重新開機，才能使用新設定的 DeviceUserID。

相機設定#

將攝影機指派給 Camera vTool 後，請點擊「Workbench 」工具列中的「鎖定資源」按鈕，以與所指派的攝影機裝置建立專屬連線。

現在您可以在「功能 - 全部」窗格中設定相機。

將相機設定儲存至「食譜」中#

儲存配方時，相機設定並不會自動儲存，因為在儲存配方之際，指派給「相機 vTool」的相機裝置可能尚未連線，或者在此期間相機裝置的設定可能已被其他程式變更。

相反地，請在完成參數設定後，使用「vTool>配置集持久性」下「功能 - 全部」窗格中的參數，來儲存攝影機裝置的設定及其相關設定。

若要將相機設定儲存至配方中：

1. 按一下 鎖定資源 點擊「Workbench 」工具列中的按鈕，以建立與指定攝影機裝置的專用連線。

2. 在「功能 - 全部」窗格中，開啟「配置集持久性」類別，並將「配置集選擇器」參數設定為「相機」，以選取相機裝置的參數集。
3. 按一下「擷取設定集」，以從攝影機裝置擷取設定，並將其儲存至「已預備設定集」參數中。

4. Optional: You can inspect or manually modify the parameter settings by copying the text to a text editor and back into Configuration Set Staged.
   In the text editor, you will see that each line of text contains the name and the value of a parameter separated by a tab or = character. Lines starting with # are treated as comments. A configuration set must start with the following line:
   # {05D8C294-F295-4dfb-9D01-096BD04049F4}

   資訊

   此外，您也可以使用使用者設定集來永久儲存相機設定。

5. 按一下「配置集提交」以套用參數，並將參數儲存至配方設定中。此舉可確保每次執行「鎖定資源」操作時，系統都會自動設定相關參數。

   資訊

   若已分配相機，參數設定將立即傳輸至該相機。若傳輸失敗，參數設定將不會儲存於「目前有效的配置集」中。若尚未分配相機，則待分配相機時，設定將傳輸至該相機。若此傳輸失敗，則無法啟動該製程配方。

   某些相機參數（例如「相機實例」配置集中所包含的參數）僅能在相機處於關閉狀態時進行變更。在此情況下，儲存於「有效配置集」中的參數會在分配相機時傳輸至該相機，此操作發生於開啟相機之前。

6. 若要清除配方中的參數設定，請按一下「清除資料」。

使用事件通知與分塊資料#

「相機」vTool 還允許您存取相機的事件與區塊資料。您可以為事件和區塊資料新增額外的輸出引腳，藉此控制您的應用程式。相機事件（例如曝光結束）可用於控制外部裝置；區塊資料（例如時間戳記或曝光時間）則可用於控制及同步應用程式中的任務。

存取相機事件#

1. 在攝影機上啟用所需的事件。
2. 在「Workbench 」中選取「Camera」vTool。
3. 開啟「功能 - 全部」窗格。
4. 前往vTool> 「事件輸出控制」群組。
5. 執行「新增事件接點」指令。
6. 在 事件圖釘設定 在該欄位中，輸入您要新增的事件接點設定。請使用以下語法：
   <MyPinName>.Type=<MyPinType>.EventName=<CameraEvent>.ValueName=<CameraEventValue>
   其中：
   <MyPinName>: 新的輸出腳位名稱
   <MyPinType>: 您要存取的事件的資料類型（允許的值：布林值、浮點數、整數和字串）
   <CameraEvent>: 您要存取的活動名稱（如相機中所顯示）
   <CameraEventValue>: 相機中事件值的名稱，例如 EventExposureEnd
7. 按下 Enter 鍵。
   新的定位銷會出現在 vTool 中。

設定範例#

假設您想建立一個名為「ExposureEnd」、資料類型為「Integer」的輸出接腳，用以輸出來自「曝光結束」相機事件的資訊。要執行此操作，請輸入以下字串：

ExposureEnd.Type=Integer.EventName=ExposureEnd.ValueName=EventExposureEnd

存取區塊資料#

1. 在攝影機上啟用區塊模式，並選取所需的数据區塊。

2. 在「Workbench 」中選取「Camera」vTool。
3. 開啟「功能 - 全部」窗格。
4. 前往vTool>區塊資料輸出控制群組。
5. 執行「新增塊定位點」指令。
6. 在 塊式針腳配置 在該欄位中，輸入您要新增的資料區塊接腳的配置。請使用以下語法：
   <MyPinName>.Type=<MyPinType>.ValueName=<ChunkName>
   其中：
   <MyPinName>: 新的輸出腳位名稱
   <MyPinType>: 您要在相機中存取的區塊資料的值類型
   <ChunkName>: 您要在相機中存取的區塊名稱，例如 ChunkExposureTime
7. 按下 Enter 鍵。
   新的定位銷會出現在 vTool 中。

設定範例#

假設您想建立一個名為ExposureTimeChunk、資料類型為 Integer 的輸出接腳，用以輸出相機曝光時間區塊中的資訊。要執行此操作，請輸入以下字串：

ExposureTimeChunk.Type=Float.ValueName=ChunkExposureTime

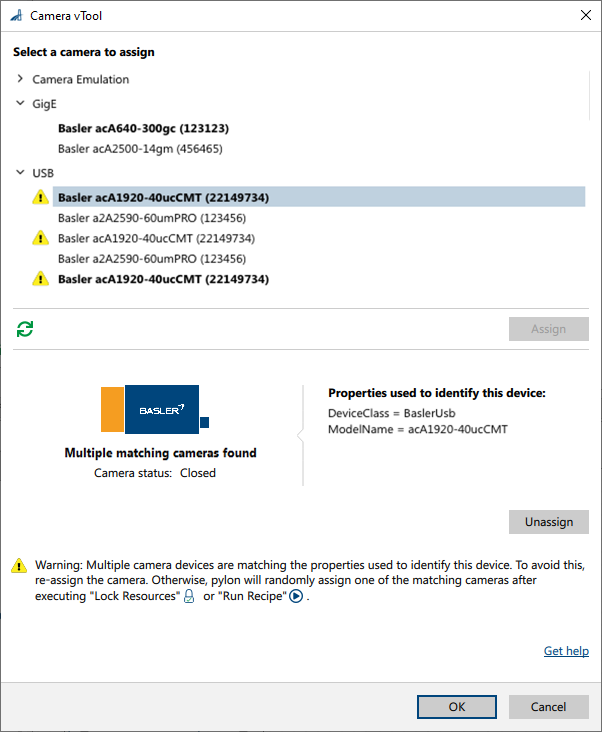

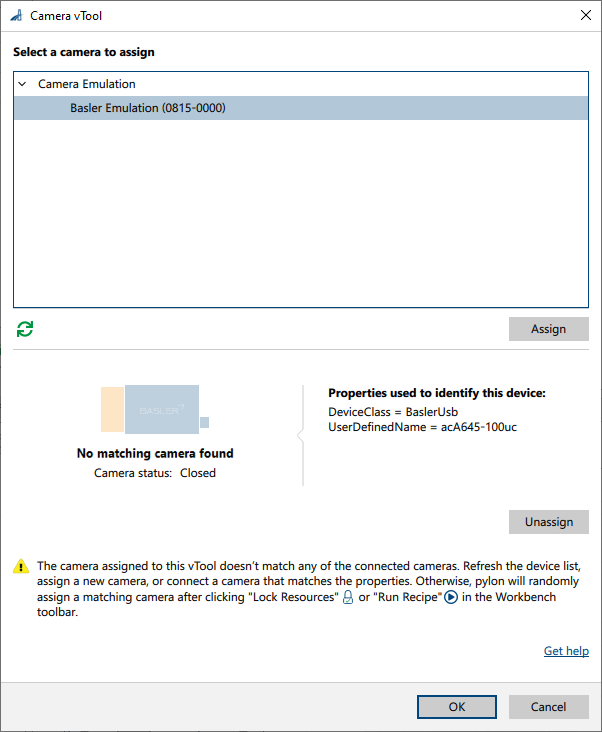

疑難排解#

Outputs#

Image#

返回由攝影機擷取的影像。此輸出影像可供任何接受影像作為輸入的 vTool 使用。

• 資料類型：圖片
• 影像格式：依相機設定而定

相關 vTool#

典型後續元件#

• 校準vTool
• Relative Thresholding vTool
• Auto Thresholding vTool
• Absolute Thresholding vTool
• Color Classifier vTool
• Barcode Reader vTool
• Data Matrix Code Reader vTool
• QR Code Reader vTool
• Measurements Basic vTool
• Geometric Pattern Matching vTool
