Flat-Field Correction (pylon Viewer)#

pylon Viewer 的 Flat-Field Correction 功能允許您校正相機，以將影像中的不均勻現象減至最低。

pylon Viewer 支援兩種類型的 Flat-Field Correction (FFC)：

• Block-based flat-field correction：適用於配備 GigE 和 USB 3.0 介面的 ace 2 PRO cameras、配備 5GigE 介面的 ace 2 Basic cameras，以及配備 CoaXPress 介面的 ace 2 cameras
• Column-based flat-field correction：適用於 boost V 相機

這兩種類型都提供精靈，引導您完成相機校正流程。

根據 Flat-Field Correction 的類型，會執行不同的步驟。如需更多詳細資訊，請參閱本主題中的相應章節。

運作原理#

影像中的不均勻現象是由暗電流、照明與鏡頭特性，以及感光元件像素的不同光感應度所引起的。這是數位成像中的常見現象。Flat-Field Correction 透過修正原始像素值來將這些影像偽影減至最低。

Flat-Field Correction 的運作方式是擷取一系列影像、進行評估，並從結果中產生校正資料。此校正資料可以上傳至相機，以減少影像擷取期間的不均勻現象。

除了上傳校正資料之外，您還必須啟用所需的 Flat-Field Correction 模式。如需操作說明，請參閱 Flat-Field Correction 主題。

區塊式 Flat-Field Correction#

此功能互補了配備 GigE 和 USB 3.0 介面的 ace 2 PRO cameras 以及配備 CoaXPress 介面的 ace 2 cameras 上可用的 Block-Based Flat-Field Correction 相機功能。

會計算並套用 Flat-Field Correction 係數，以減少由照明和相機鏡頭引起的不均勻性之影響。為此，會評估一系列在均勻照明下拍攝的影像以產生校正值。

除了計算校正係數之外，這種類型的 Flat-Field Correction 還包含 Black Level 補償。Black Level 補償可減少當感光元件未受光線照射時，像素輸出變化的影響。此步驟為選填。在一般情況下，Basler 相機不需要這類校正。較合理的做法是略過此步驟，僅在產生的影像太暗時才執行此步驟。

開始之前#

在開始校正之前，您需要準備以下項目：

• 可用於完全遮住鏡頭的適當物件，例如鏡頭蓋
  這是選填項目，因為它僅用於 Black Level 補償。
• 具有均勻背景的目標
  例如，您可以將相機對准白色紙板或將其放置在燈箱中。

若要開啟精靈：

1. 開啟相機。
2. 以滑鼠右鍵按一下相機並在捷徑功能表中選取 Flat-Field Correction，或在 Camera 功能表中選取 Flat-Field Correction。

精靈的每個步驟都包含一個 Camera Image 窗格，用於顯示相機的即時影像。

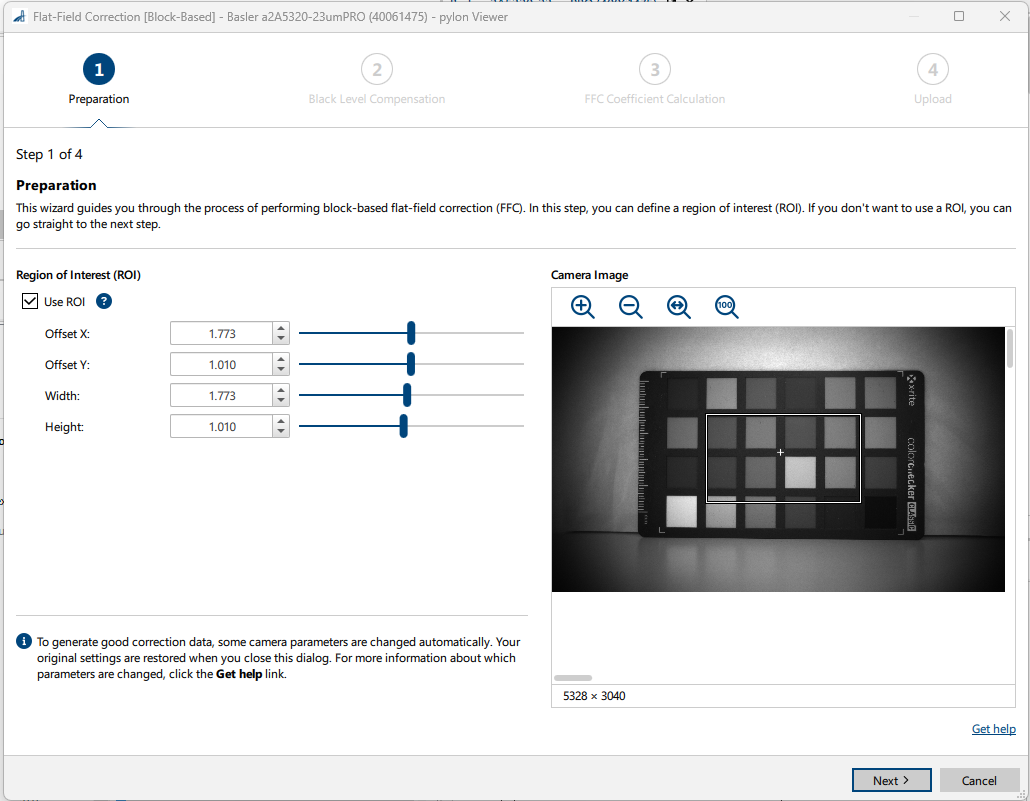

步驟 1：準備工作#

在這裡，您可以指定校正資料是應基於整個影像還是僅基於其中的特定區域。例如，您可能會想要排除影像邊緣，因為它們比影像的其他部分明顯更暗或更亮。為此，您可以定義一個 ROI (ROI)。ROI 在相機影像中會顯示為一個矩形。

若要使用 ROI：

1. 勾選 Use ROI 核取方塊。
2. 指定 ROI 的寬度、高度與位移。
3. 按一下 Next。

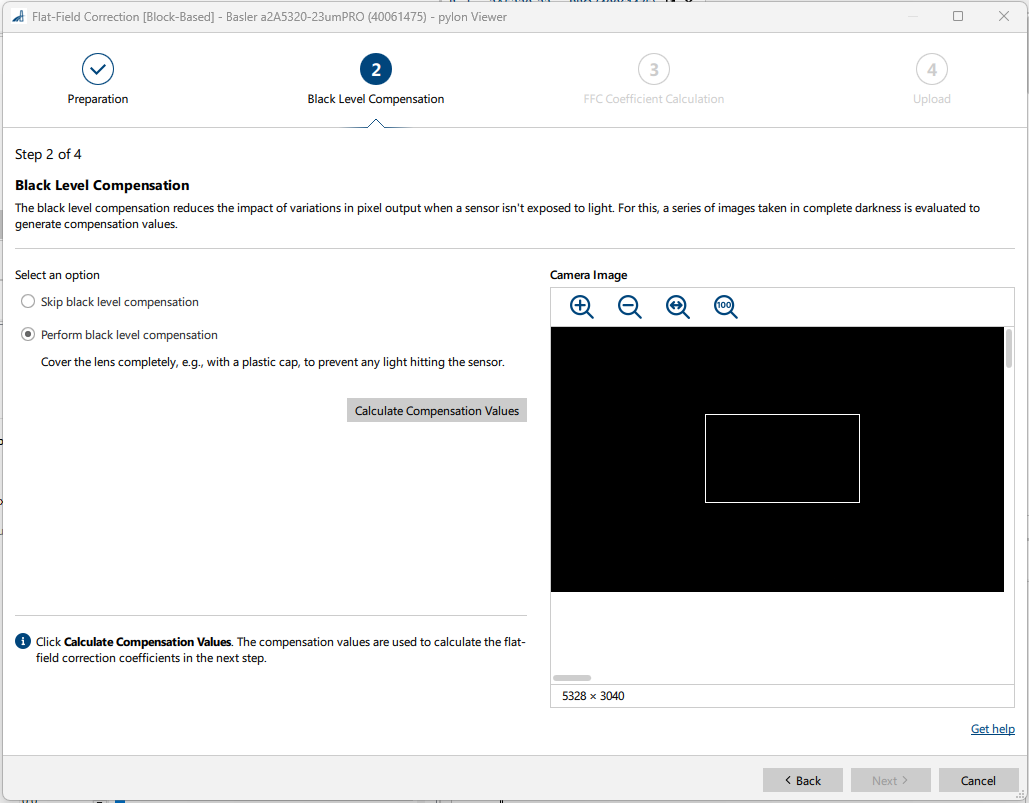

步驟 2：Black Level 補償（選填）#

若要執行 Black Level 補償：

1. 完全遮住鏡頭。
2. 按一下 Calculate Compensation Values。
   系統會拍攝並評估一系列暗電流影像。產生的校正資料將用於下一步，以改善 FFC 係數。
3. 按一下 Next。

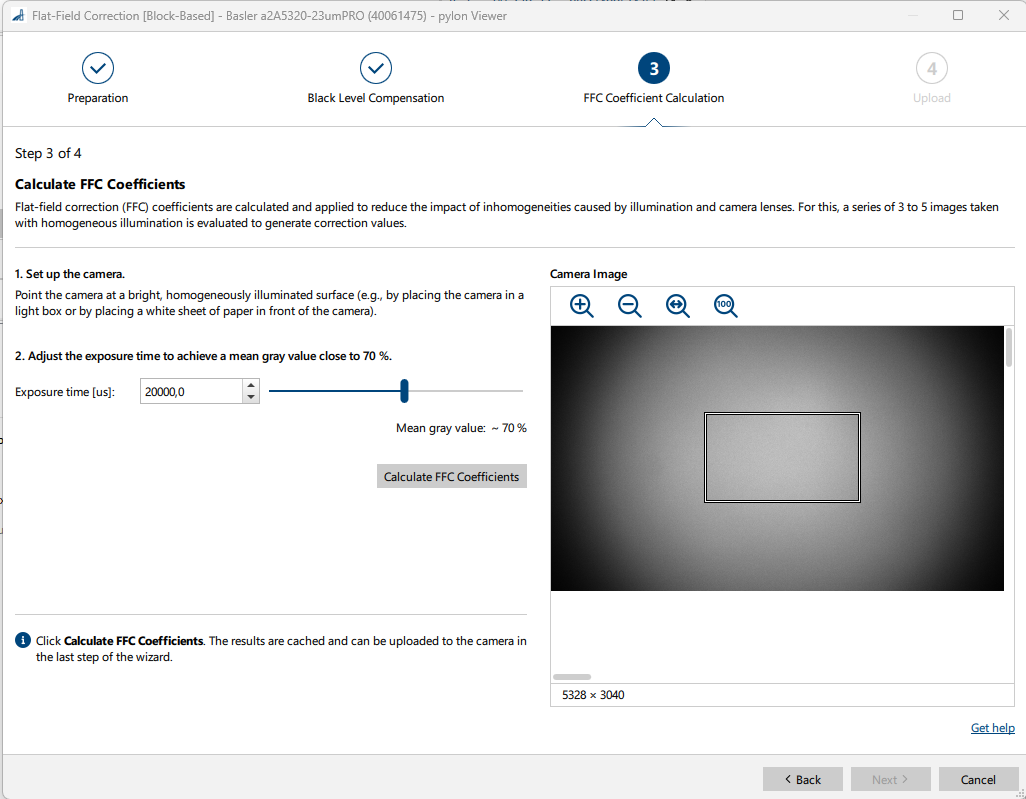

步驟 3：計算 FFC 係數#

若要計算平場校正係數：

1. 確保相機對准均勻照明的目標。
   如需詳細資訊，請參閱開始之前。
2. 調整 Exposure Time，使平均灰階值接近 70% (RGB 200, 200, 200)。
   您可以在即時相機影像中看到變更的效果。
3. 按一下 Calculate FFC Coefficients。
   系統會拍攝並評估一系列影像。產生的校正資料將被建立並快取。您可以在步驟 4 中將其上傳到相機。
   畫面會顯示結果以及最大和平均 FFC 係數。
4. 如果影像太暗，請持續調整 Exposure Time 並重新計算係數，直到您滿意為止。
5. 按一下 Next。

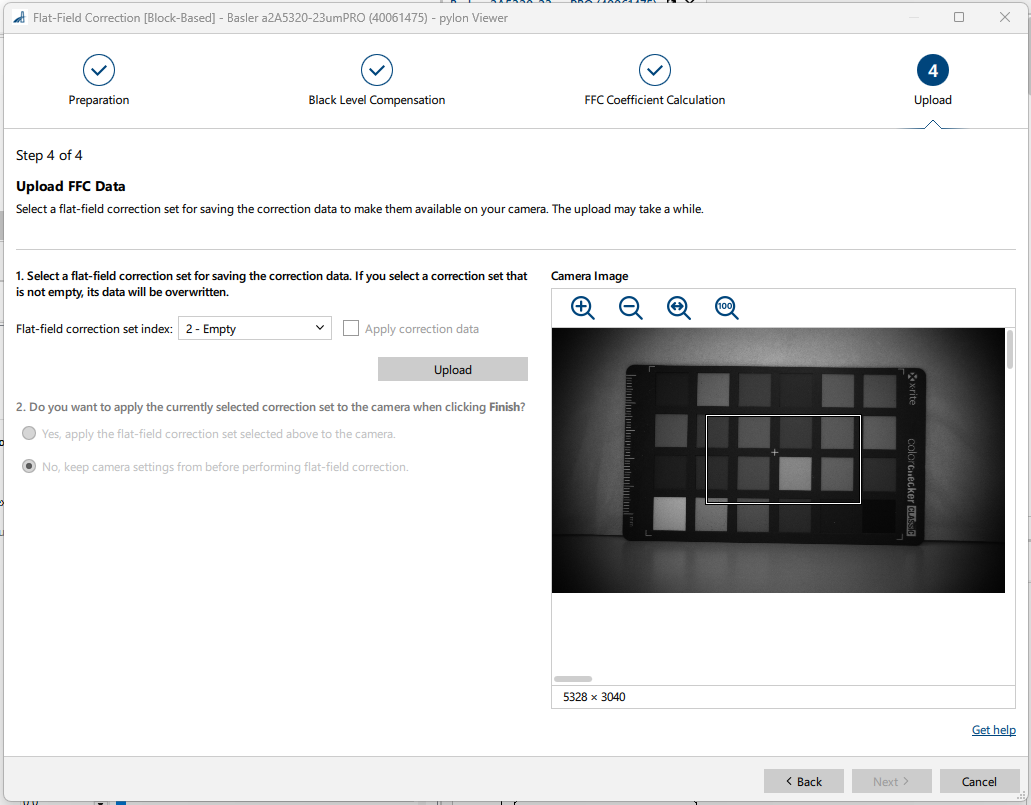

步驟 4：上傳 FFC 資料#

透過此步驟，您可以將校正資料上傳至相機、在即時相機影像中檢查校正結果，並開啟 flat-field correction 相機功能。

您也可以在先前儲存的校正集之間切換，並在即時相機影像中檢查效果。

若要上傳校正資料：

1. 在 Flat-field correction set index 下拉式方塊中，選取所需的校正集索引。
   如果您選取了非空白的校正集，其內容將會被覆寫。
2. 按一下 Upload。
   校正資料會上傳至相機並儲存於校正集中。相機重新開機後，這些資料仍可在校正集中使用。
3. 選取 Apply correction data 核取方塊，即可在 Camera Image 窗格中檢視校正資料的效果。
   如果您保持選取此核取方塊並切換校正集，即時相機影像將隨之變更。

4. 決定關閉精靈後是否應保持校正資料處於啟用狀態。


   • 按一下 Yes, apply… 以使用目前的校正集啟用校正模式。
   • 按一下 No, keep… 以還原原始相機設定。
     上傳的資料將保留在所選的校正集中。

5. 按一下 Finish 以關閉精靈。

行式 Flat-Field Correction#

此功能可互補 boost V 相機上提供的 Column-Based Flat-Field Correction 相機功能。

若要校正相機，系統會擷取並評估一系列暗場和明場影像，以產生校正資料，從您擷取的影像中減少暗電流訊號非均勻性 (DSNU) 與光響應非均勻性 (PRNU)。

產生校正資料後，您必須將其上傳至相機的快閃記憶體中。若要在影像擷取期間使用校正資料，您必須啟用所需的 flat-field correction 模式。若要這麼做，請遵循 Flat-Field Correction 主題中的指示。

開始之前#

在開始校正之前，您需要準備以下項目：

• 完全覆蓋鏡頭的適當物件，例如鏡頭蓋
• 具有均勻背景的目標，例如一塊白色紙板

若要開啟精靈：

1. 在 Devices 窗格中開啟相機。
2. 以滑鼠右鍵按一下相機，然後在捷徑功能表中選取 Flat-Field Correction。

步驟 1：暗訊號不均勻性 (DSNU) 校正#

1. 完全遮住鏡頭。
2. 按一下 Generate Correction Data。
   系統會拍攝並評估一系列暗電流影像。隨後會產生並快取對應的校正資料。
3. 按一下 Next。

步驟 2：光響應不均勻性 (PRNU) 校正#

1. 確保相機對准均勻照明的目標。
   如需詳細資訊，請參閱開始之前。
2. 在功能樹狀結構中，調整 Exposure Time 以達到接近 70 % (RGB 200, 200, 200) 的灰階值水準。
3. 擷取影像。

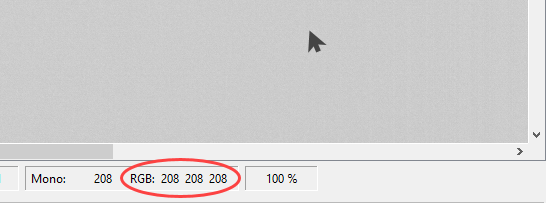

4. 將滑鼠指向影像顯示區域中的個別像素，以檢查狀態列中的 RGB 值。
   或者，您可以開啟 histogram 來判定平均灰階值。



5. 如果您對灰階值水準不滿意，請持續調整 Exposure Time、擷取影像並檢查灰階值水準，直到您滿意為止。

6. 按一下 Generate Correction Data。
   系統會拍攝並評估一系列明亮的影像。隨後會產生並快取產生的校正資料。

步驟 3：上傳校正資料#

1. 按一下 Upload，將 DSNU 與 PRNU 校正資料上傳至相機。
2. 成功上傳校正資料後，按一下 Finish 關閉精靈。
   校正資料已上傳至相機的快閃記憶體中。

後續步驟#

當您準備好執行 Flat-Field Correction 時，請按照 Flat-Field Correction 主題中的說明啟用所需的校正模式。
