ROI Creator vTool#
透過定義感興趣區域，您可以縮小影像處理工作流程中下一項 vTool 所處理的影像範圍。這使您能夠僅對預定的目標區域執行影像處理。如此一來，有助於避免產生錯誤結果，或縮短處理時間。
ROI Creator vTool 會透過Image輸入腳位接收影像，並透過Roi輸出腳位輸出矩形感興趣區域的大小、方向及位置。
下載 pylon Software Suite 以使用ROI Creator vTool 。
運作原理#
若要使用 ROI Creator，您需要將其「影像輸入」接腳連接至另一個 vTool 的「影像輸出」接腳。

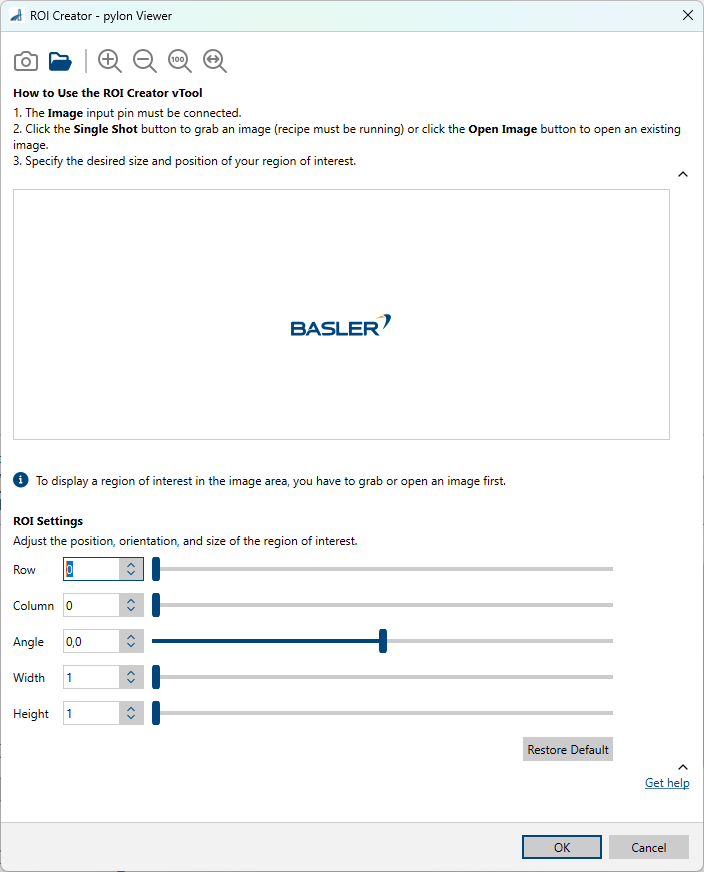

在 ROI Creator 的設定對話方塊中，您可以定義所需的感興趣區域。進行此操作時，無需開啟影像。若您已知感興趣區域的大小、方向及位置，即可使用「ROI 設定」區域中的輸入方塊進行設定。
或者，您可以擷取或開啟一張影像。影像中將顯示一個矩形，用以標示感興趣區域（ROI）。您可以透過控制點，或使用「ROI 設定」區域中的輸入方塊，來移動、調整大小及旋轉該矩形。
若您載入不同的影像，先前指定的感興趣區域（ROI）將予以保留。若新影像的尺寸明顯較小或較大，該感興趣區域可能無法涵蓋影像中有意義的部分，甚至可能位於影像範圍之外。您無需手動調整其大小與位置，只需點擊「還原預設值」，即可將感興趣區域還原為預設設定（佔影像的 85%，並居中）。
提示
建立感興趣區域的另一種方法，是使用其中一種能輸出區域的 vTools。這些 vTools 包括：
- Absolute Thresholding vTool
- Auto Thresholding vTool
- Relative Thresholding vTool
- Color Classifier vTool
- Template Matching vTool
- Region Morphology vTool
您可以將這些 vTools 的Region/Regions輸出腳位連接至其他 vTools 的Roi輸入腳位。支援的資料類型包括 RectangleF、RectangleF Array、Region 及 Region Array。
RectangleF 和 RectangleF Array 資料型別會以像素為單位逐一轉換為一個區域。若為陣列，系統會將個別的矩形或區域在內部合併，以建立單一區域。

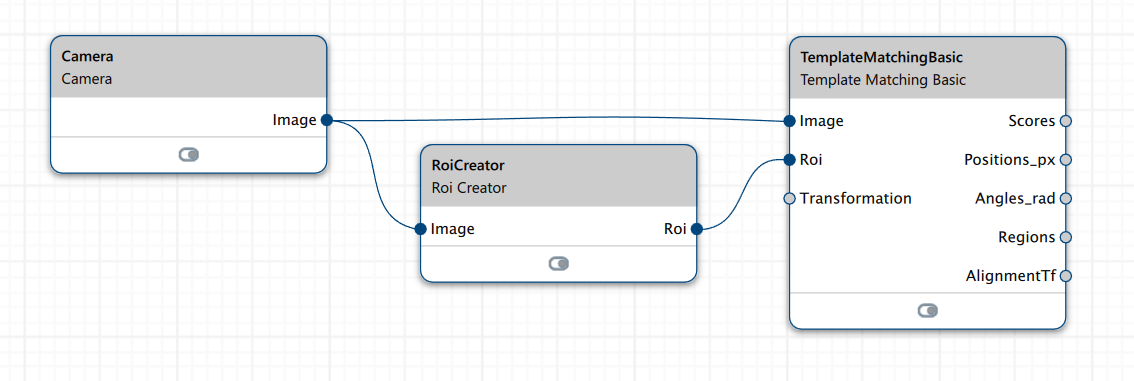

請將「ROI Creator vTool 」置於影像來源（例如「Camera」vTool）與影像處理工具（例如「Template Matching 」vTool）之間，如下方螢幕截圖所示。影像輸出接腳必須同時連接至兩個影像輸入接腳，而ROI輸出接腳則必須連接至ROI輸入接腳。
常見應用情境#
降低 vTools 配對的投資報酬率#
假設有一項印刷檢測任務，您需要確保某個特定標誌已印製完成。通常，您會將目標標誌教導給「Template Matching 」vTool。然而，標籤上往往會出現其他相似的標誌或字串，這可能會導致不理想的檢測結果。
下圖顯示了範本圖像，其中已將所需的標誌標示出來。理想情況下，待檢視的圖像應與此類似，且標誌的位置應與此相近。

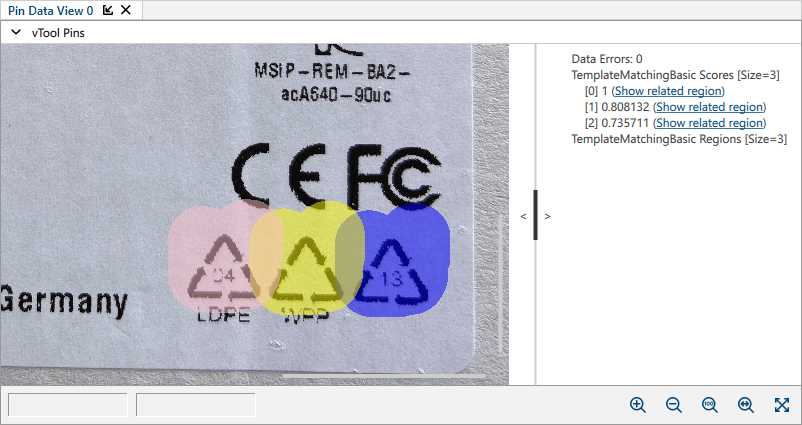

若對整個檢測影像執行模板匹配，還會找到另外兩處匹配結果。相鄰的標誌相似度高，且匹配分數良好。若在模板匹配過程中允許一定程度的印刷品質劣化，通常會設定 0.6 至 0.7 的最低匹配分數。因此，該分數不足以區分這三個不同的標誌。

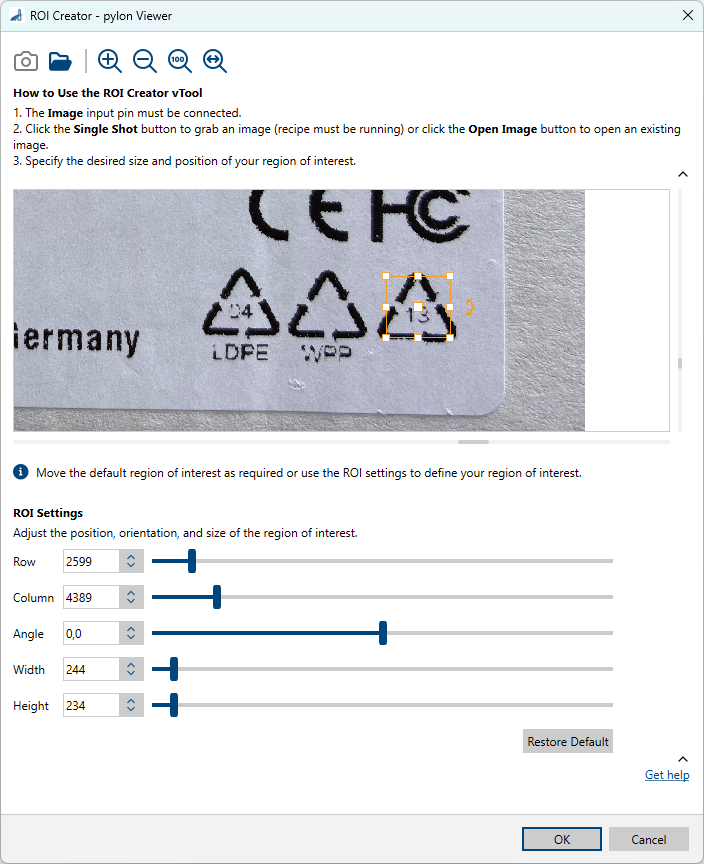

要解決這個問題，請使用「ROI Creator vTool 」。在設定對話方塊中，將標誌的中央部分定義為「感興趣區域」。這樣一來，系統只會找出模板中心位於該感興趣區域內的匹配結果。
資訊
若您使用「感興趣區域」（Region of Interest）來將影像處理更精確或較不精確地限制在特定位置，則待檢測的物件必須位於完全相同的位置。若物件定位存在偏差，請先使用「定位工具」（Image Alignment ）vTool進行預處理。
降低分群的投資報酬率#
您也可以使用ROI Creator vTool ，以另一種方式解決上述的列印檢查任務。

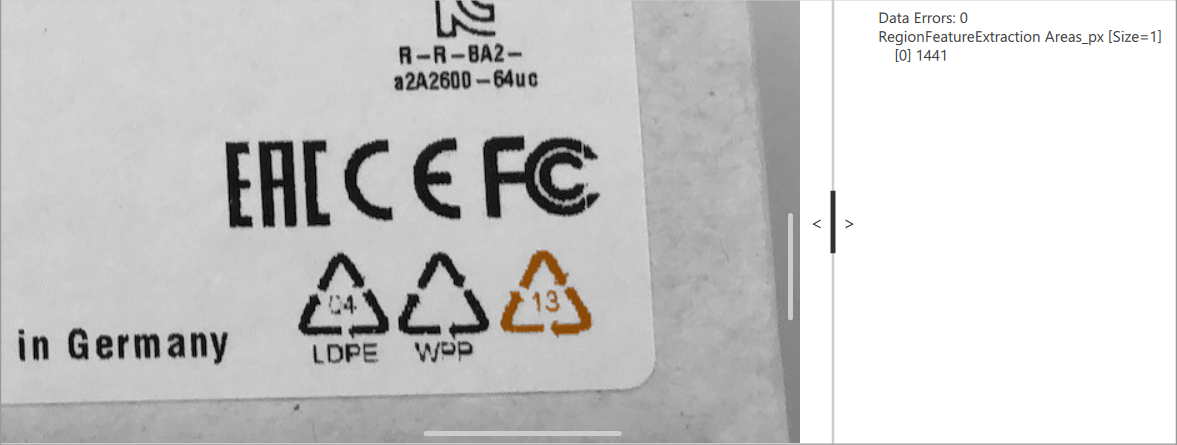

首先，定義一個涵蓋整個待檢驗標誌以及一定公差範圍的感興趣區域。接著，使用閾值處理工具（vTool），例如「Auto Thresholding 」工具。最後，使用「Region Feature Extraction 」工具來計算包含深色標誌的區域面積。為該面積指定一個最低閾值，以區分合格與不合格的印刷品。
設定 vTool#
要設定「ROI Creator vTool 」：
- 將「影像」輸入接腳連接至另一個 vTool 的「影像」輸出接腳。
- 在vTool 設定區域的「配方管理」窗格中，按一下「開啟設定」或雙擊該 vTool。
「ROI 建立工具」對話方塊隨即開啟。 - 擷取或開啟影像。
- 在「ROI 設定」區域中，請手動定義感興趣區域。
此外，您也可以使用影像中顯示的矩形控制點，依需求移動、調整大小及旋轉該矩形。
Inputs#
Image#
可直接從「相機」vTool 或任何能輸出影像的 vTool（例如「Image Format Converter 」vTool）接收影像。
- 資料類型：圖片
- 影像格式：8 位元至 16 位元單色或彩色影像。彩色影像會在內部轉換為單色影像。
Outputs#
Roi#
回傳感興趣區域。
- 資料類型：RectangleF
