pylon Viewer 概覽#
pylon Viewer 是 Basler pylon Software Suite 的一部分。它適用於 Windows、Linux 和 macOS。

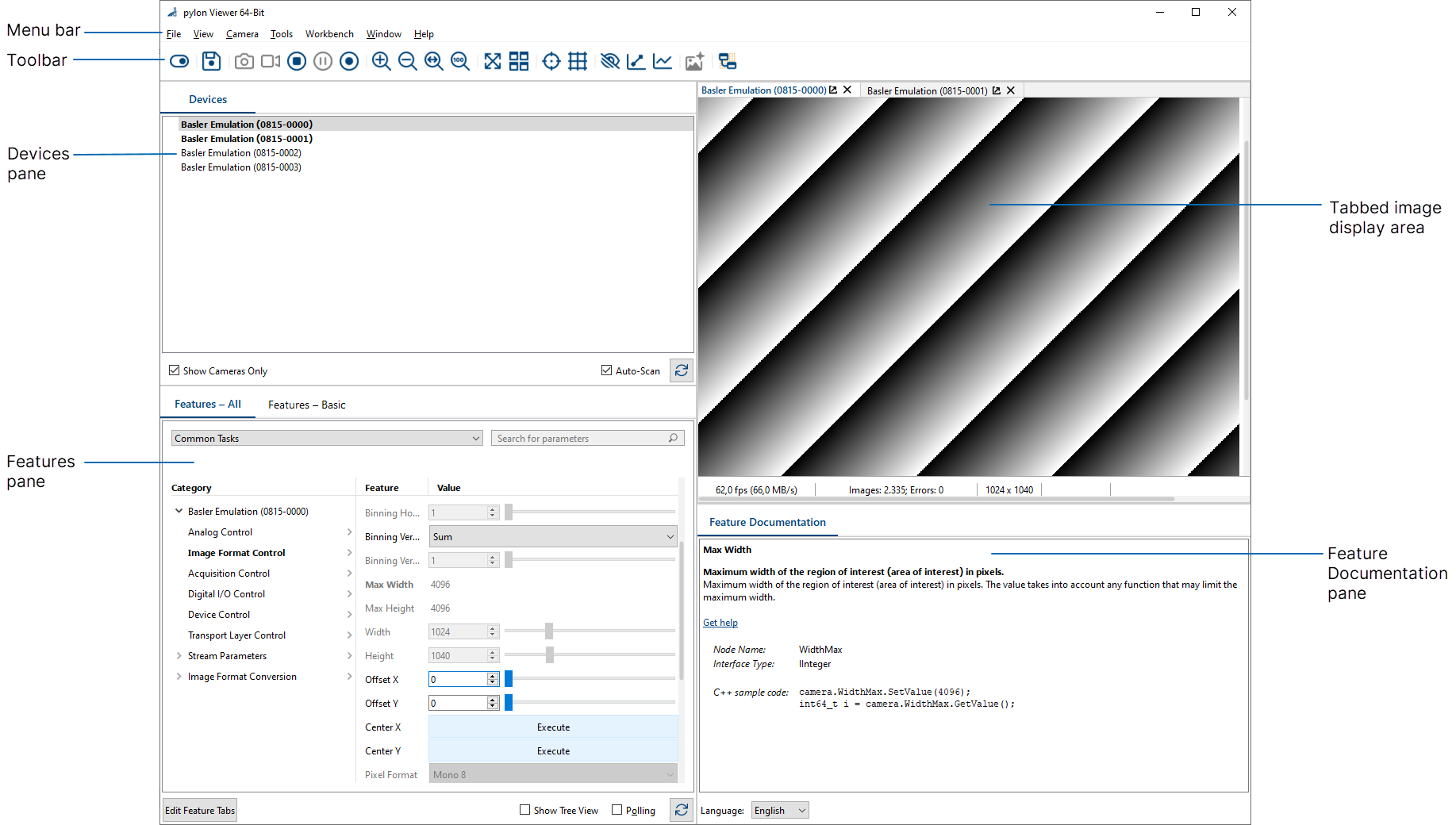

主視窗#
功能表#
檔案功能表#
使用 File 功能表可結束 pylon Viewer 並儲存目前影像。您可以下列格式儲存影像：
- 點陣圖
- Tiff
- jpg
- png
- raw
- dng
檢視功能表#
View 功能表提供下列指令：
- Zoom In：放大影像。
- Zoom Out: 縮小影像。
- Zoom to Fit: 使影像符合影像顯示區域。
- Zoom 100%: 將影像恢復為原始大小。
- Full Screen: 以全螢幕模式顯示您的影像。
- Tile: 允許您從分頁式影像視窗配置切換為磚格檢視。
- Clear Message Log: 清除 Message Log 窗格中的所有訊息。
- Show/Hide Crosshair: 顯示或隱藏影像顯示區域中的 crosshair。
- Show/Hide Grid: 顯示或隱藏影像顯示區域中的 grid。
相機功能表#
Camera 選單提供用於操作相機、調整相機設定或新增未自動偵測到的 GigE 相機的指令：
- Open Device: 開啟裝置，即使其可供使用。
- Close Device: 關閉裝置。
- Single Shot: 擷取單張影像。
- Continuous Shot：讓相機持續擷取影像。
- Stop: 停止擷取影像或停止錄製。
- Pause: 暫停錄製。
- Record: 錄製影片。錄製將使用目前的設定開始。如果您想要變更任何設定，請透過 Window 選單開啟 Recording Settings 窗格。
- Save Features: 將相機特性的目前設定儲存至 .pfs 檔案中。副檔名 ".pfs" 代表 "pylon feature stream"。
- Load Features: 載入包含先前儲存之相機特性設定的 .pfs 檔案。副檔名 ".pfs" 代表 "pylon feature stream"。
- File Access: 提供對相機檔案系統的存取權，例如用於上傳或下載 User Sets。
- Copy Camera Features: 將所有相機特性的目前設定複製到剪貼簿。這可讓您在不同的內容中使用它們。
- Add Remote GigE Camera: 透過輸入 IP 位址來新增 GigE 相機。如果您想要新增不在您網路中因此無法自動偵測到的相機，這會非常有用。
- Automatic Image Adjustment: 執行 automatic image adjustment。
- Static Defect Pixel Correction: 校正 defect pixels。
- Vignetting Correction: 從您的影像中移除 vignetting artifacts。
工具功能表#
Tools 選單可讓您存取各種工具以及 Options 對話方塊。
工具
- 頻寬管理器
- Camera API Generator
- Firmware Updater
- Color Calibrator：如需支援此特性的相機清單，請參閱 Color Calibrator 主題。
- 組態工具，取決於所安裝的介面：pylon USB Configurator（僅限 Windows）、pylon IP Configurator、pylon CL Configurator（僅限 Windows）
- CXP Tools：這會引導您至安裝目錄中的資料夾，其中包含用於處理 Basler 介面卡或擷取卡的工具。
選項
- 一般：您可以自訂 pylon Viewer，並選擇使用線上版還是離線版的說明。
- 語言：您可以變更 pylon Viewer、pylon IP Configurator 和 pylon USB Configurator 的語言。可用語言包括簡體中文、英文、日文和韓文。
- 相機模擬：您可以指定 pylon Viewer 中可用的相機模擬裝置數量。
- 十字線：您可以修改十字線的外觀。
- 網格：您可以修改網格的外觀。
Workbench 選單#
透過 Workbench 功能表，您可以建立並儲存用於建立影像處理設計的配方。
視窗功能表#
透過 Window 功能表，您可以選擇或取消選取要顯示的窗格，例如 Devices 窗格或 Histogram 窗格。
說明功能表#
使用 Help 功能表提交關於 pylon 應用程式的回饋、聯絡 Basler 支援，以及檢視關於 pylon Viewer 的一般資訊（例如版本和資料隱私資訊）。您也可以存取 Basler 產品說明文件、pylon Deployment Guide、pylon SDK Samples Manual、pylon API documentation、C++ Data Processing Programmer's Guide 以及vTool Licensing 資訊概覽。
工具列按鈕#
| 圖示 | 功能 |
|---|---|
 | 開啟／關閉目前選取的裝置。 |
 | 儲存目前的影像。 |
 | 擷取單張影像。 |
 | 連續擷取影像。 |
 | 停止擷取影像或停止錄製。 |
 | 暫停錄製。 |
 | 使用目前的設定開始錄製。如果您想變更任何設定，請透過 Window 功能表開啟 Recording Settings 窗格。 |
 | 放大影像。 |
 | 縮小影像。 |
 | 使影像剛好符合影像顯示區域。 |
 | 將影像還原至原始大小。 |
 | 以全螢幕模式顯示您的影像。 |
 | 允許您將影像視窗的分頁版面配置切換為圖鋪檢視。 |
 | 在影像顯示區域中顯示／隱藏 十字線。 |
 | 在影像顯示區域中顯示／隱藏 網格。 |
 | 開啟／關閉 Histogram 窗格。 |
 | 開啟／關閉 Sharpness Indicator 窗格。 |
 | 讓相機 自動進行所有設定，以便在目前條件下獲得良好的影像。 |
 | 開啟／關閉 Workbench 窗格。 |
窗格#
pylon Viewer 提供了多種窗格，用於處理裝置、提供有關裝置和 Property 的資訊，以及使用 pylon Workbench 建立影像處理設計。pylon Viewer 預設版面配置中所包含的窗格列於下方。如需 Workbench 相關窗格的說明，請參閱 Overview of the Workbench。
「裝置」窗格#
Devices 窗格會顯示裝置樹狀結構，其中列出連接到您電腦的所有相機，並依介面類型分組。顯示的介面會根據您在安裝 pylon Software Suite 期間選擇的選項而有所不同。舉例來說，上方的螢幕擷取畫面顯示了 Basler boost、ace、pulse 和 ace 相機以及 camera emulation 裝置。使用 Show Cameras Only 選項，您只需顯示相機而不顯示介面資訊。
在此窗格中，您還可以選擇是否要以固定間隔自動掃描最近連接的裝置。或者，您可以按一下 Refresh 按鈕來手動重新整理裝置樹狀結構：
「功能」窗格#
Features 窗格會顯示在 Devices 窗格中選取的相機的 Property。根據預設，它包含兩個分頁：
- Features – All: 此窗格會列出目前選取的相機上可用的所有 Property。在這裡，您還可以選擇將經常需要或用於特定任務的 Property 分組。如需如何執行此操作的說明，請參閱下方的 To group features。
- Features – Basic: 此分頁包含一組簡化的 Property，可讓您快速設定相機。
若要將 Property 分組：
- 按一下 Edit Feature Tabs 按鈕。
- 在 Edit Feature Tabs 對話方塊中，輸入新標籤頁的名稱。
- 將所需的 Property 從 Features 窗格拖曳到 Edit Feature Tabs 對話方塊中。
- 完成新增 Property 後，按一下 OK。
新的 Property 標籤頁將顯示在 pylon Viewer 中。您可以像其他標籤頁一樣將其釘選（Dock），或是讓它保持浮動。該新標籤頁也將新增至 Window 功能表中。
您可以在所有相機型號上使用此自訂標籤頁，亦即您可以為 ace 2 相機建立標籤頁，並在操作 ace 相機時使用它。由於這些相機型號的 Property 集合不同，因此當您使用 ace 型號時，ace 2 相機上可用的 Property 將不會顯示。如果您想查看這些不可用的 Property，請勾選 Show Unavailable Features 核取方塊。
您建立的 Property 標籤頁可以進行修改。您可以新增 Property、刪除 Property 或變更標籤頁名稱。Features – All 和 Features – Basic 標籤頁無法編輯。
若要編輯 Property 標籤頁：
- 按一下 Edit Feature Tabs 按鈕。
- 在 Edit Feature Tabs 對話方塊中，選取您要編輯的標籤頁。
- 進行所需的變更。
- 按一下 OK。
Features – All 標籤頁的另一項功能是 Common Tasks 下拉式清單。這旨在協助您快速完成各種常見任務，例如變更解析度或最佳化影像 Quality。透過選取其中一項任務，相關的 Property 將會在 Property 樹狀結構中反白顯示。
Polling 選項可讓您以規則的間隔自動輪詢相機。或者，您可以按一下 Refresh 按鈕手動重新整理 Property 清單：
影像顯示區域#
此處會顯示相機拍攝的圖片與影片。每個目前開啟的相機皆對應一個影像視窗分頁。底部設有狀態列，會顯示您正在擷取的圖片或錄製的影片相關資訊。調整相機位置時，您可以顯示十字準線和網格作為視覺輔助。
點擊工具列上的「全螢幕」按鈕，即可將圖片以全螢幕模式顯示：
若要將全螢幕影像移至第二螢幕，請在影像上按右鍵，然後點選「螢幕 #2」。影像隨即會移至您的第二螢幕。
「功能說明」窗格#
「功能說明」窗格會顯示關於「功能」窗格中目前所選功能之相關資訊。功能說明提供多種語言版本。請從「語言」下拉式清單中選擇您所需的語言。
「功能 Property」窗格#
「特徵屬性」窗格會顯示關於「特徵」窗格中目前所選參數的相關資訊。初始狀態下，它會以最小化狀態顯示，並停靠在「pylon Viewer 」的右側。
「訊息記錄」窗格#
「訊息記錄」窗格會顯示透過pylon Viewer 執行的操作相關資訊，例如開啟或關閉攝影機，或是開始錄製。訊息分為不同等級：資訊、警告和嚴重。預設情況下，此窗格會以最小化狀態顯示，並停靠在pylon Viewer 的右側。
新增與移除窗格#
透過「視窗」選單，您可以選擇顯示更多面板。預設情況下，其中部分面板會停靠在「pylon Viewer 」的右側，其餘則為浮動式。
若要關閉一個窗格，請在該窗格的標題列上按右鍵，然後點選「關閉」。
重新排列窗格#
若要解除窗格的停靠狀態：
- 點擊窗格的標題列，並將其拖曳至您想要的位置，或讓它保持懸浮狀態。
要將窗格停靠：
- 開始拖曳窗格。
將會出現定位輔助工具。
- 使用滑鼠游標指向您想要放置窗格的位置。
目標視窗區域將會以藍色反白顯示。 - 放開滑鼠以放置窗格。

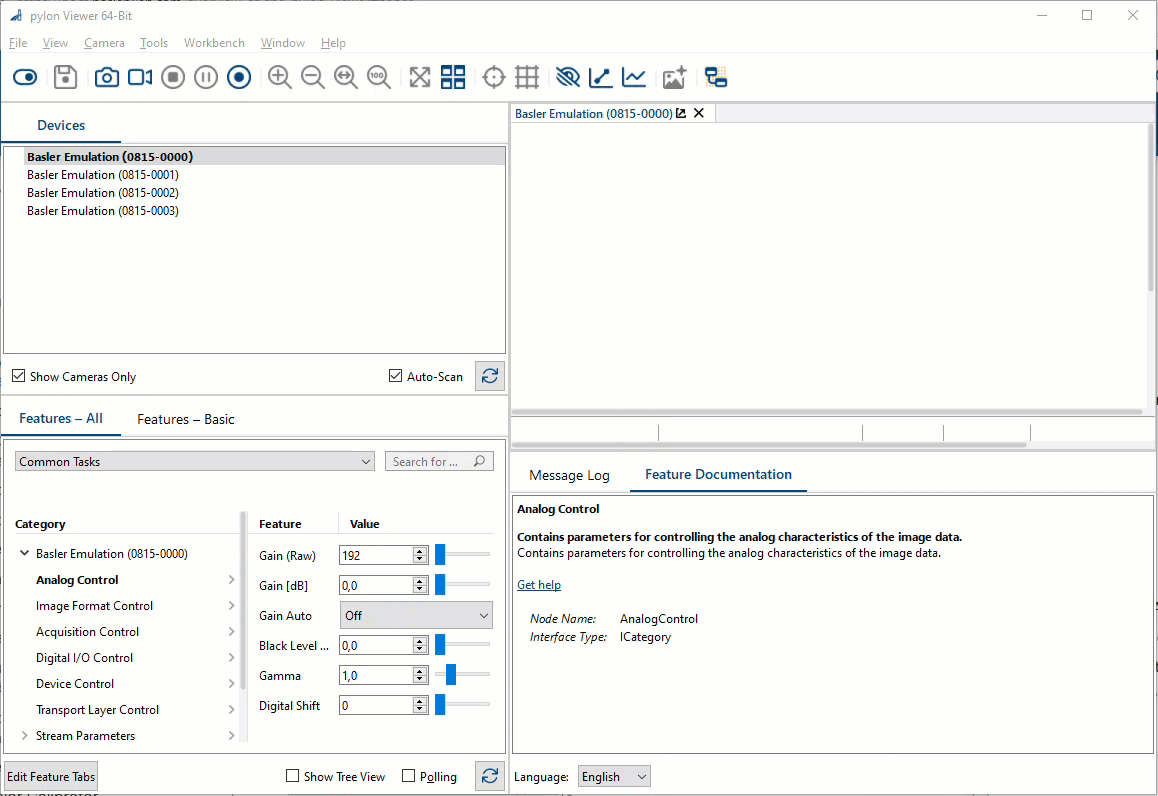

以下動畫示範了此操作。
透過這種方式，您可以完全自訂 pylon Viewer 視窗並依需求重新排列窗格。
若要關閉窗格，請在 Window 選單中取消選取它們。
