Document Cropper vTool#
Document Cropper 可對透過「影像輸入」接腳接收的影像進行裁切，並透過「影像輸出」接腳輸出處理結果。
下載 pylon Software Suite 以使用「Document Cropper 」vTool。
運作原理#
Document Cropper 會將灰階值高於指定閾值的像素視為頁面的一部分。該頁面必須為矩形。灰階值低於該閾值的像素將從原始圖像中裁切掉。
文件裁切完成後，vTool 會將其旋轉至垂直狀態。初期會採用盡可能接近 0 度的旋轉角度，這可能會導致文件呈現橫向擺放。若要將文件調整為直立狀態，您可以設定以 90 度為單位的旋轉角度。旋轉方向為逆時針。
範例#
假設您有一疊已掃描的文件，您希望從中移除背景，也就是說，移除所有不屬於頁面本身的部分。此外，您也希望將這些文件以直向方式輸出。

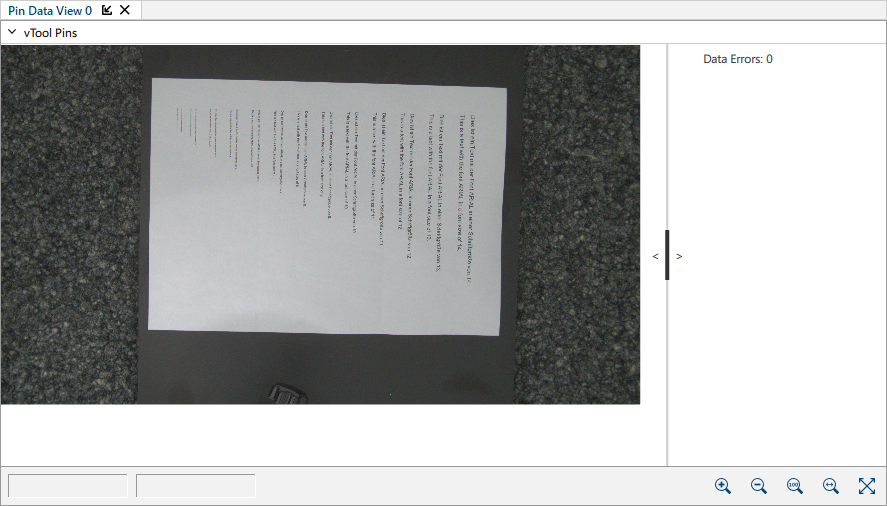

這是其中一張輸入圖片：

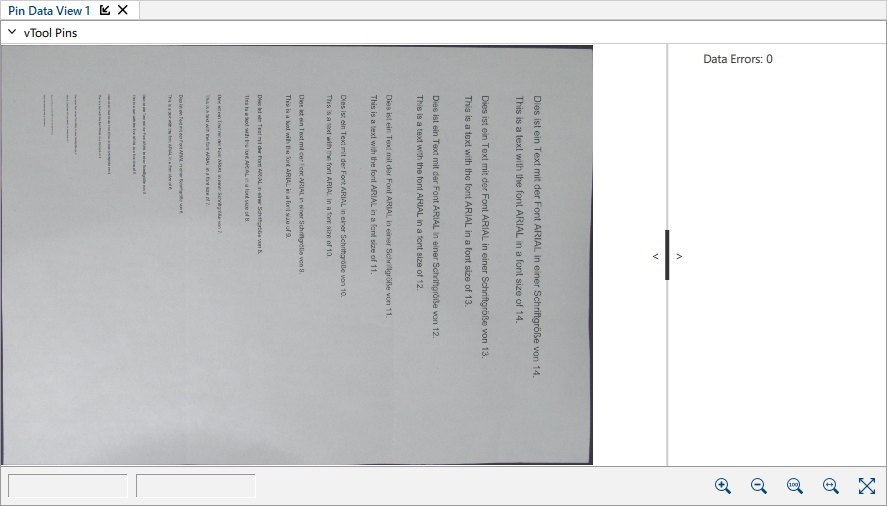

指定一個灰階閾值，然後執行此處理程序。以下是處理後的輸出影像：
背景已經裁切掉了，但文件是橫放的。

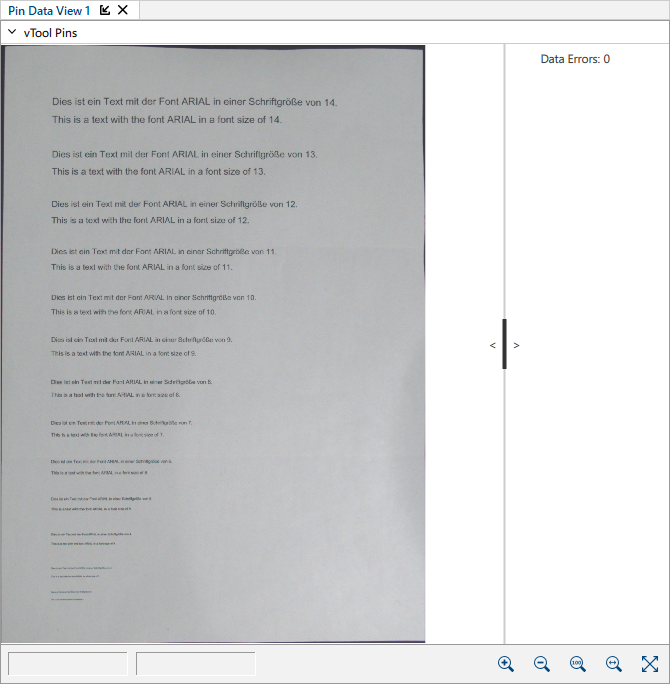

現在，請指定 90° 的旋轉角度。以下是旋轉後的輸出影像：
設定 vTool#

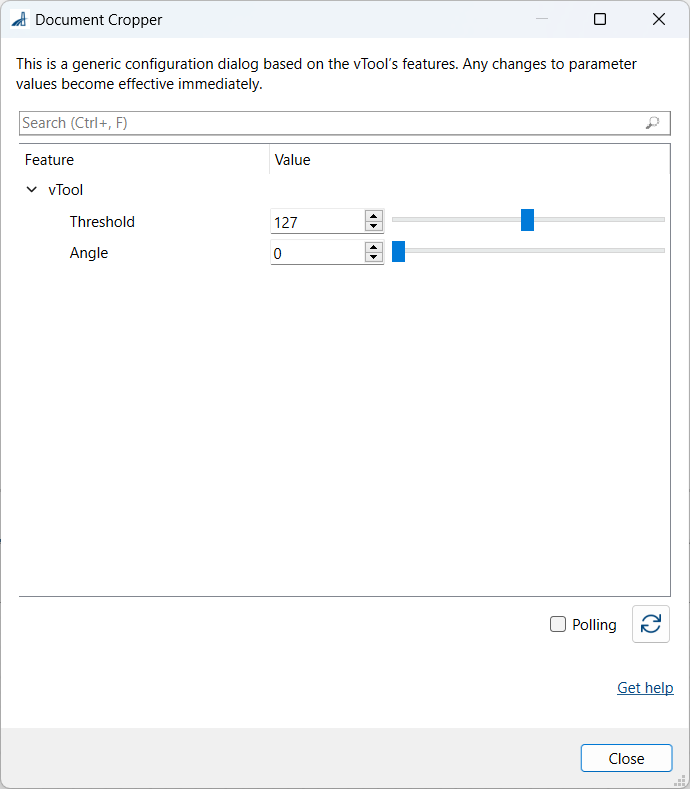

要設定「Document Cropper 」vTool，請在「Workbench 」中雙擊該工具。此時會開啟一個對話方塊，顯示所有可用的設定。此外，您也可以在 「功能 - 全部」 窗格中找到相同的設定。
- 將「影像」輸入接腳連接至提供您要裁切之文件影像的 vTool 的「影像」輸出接腳，例如「Image Loading 」vTool。
- 請為「閾值」參數指定所需的數值。
- 若需進行旋轉，請指定角度值（以 90° 的倍數為單位）。
- 按下「關閉」。
Inputs#
Image#
可直接從「相機」vTool、「Image Loading 」vTool，或任何其他可輸出影像的 vTool（例如「Image Format Converter 」vTool）接收影像。
Outputs#
Image#
回傳經過旋轉和裁切的影像。
