Absolute Thresholding vTool#
Absolute Thresholding Absolute Thresholding vTool 會將輸入影像分割為一個區域，該區域僅包含灰階值位於您指定範圍內的像素。請在適用於其他閾值化方法（例如 Auto Thresholding 或 Relative Thresholding 等替代閾值化方法無法達到預期效果時，請對該影像使用「xml-ph-0000@deepl.internal」vTool。
Absolute Thresholding vTool 透過「Image」輸入腳位接收影像，並透過「Region」輸出腳位輸出單一區域。
若您使用 ROI Creator vTool 在閾值處理前指定感興趣區域（ROI），Absolute Thresholding vTool 會透過其Roi輸入引腳接收 ROI 資料。在此情況下，閾值處理僅針對感興趣區域進行，從而實現更快速且更穩健的處理。
Absolute Thresholding vTool 的「Region」輸出，亦可作為具備「Roi」輸入接腳之 vTool 的「Roi」輸入。如需更多資訊，請參閱 ROI Creator vTool 相關主題。
Absolute Thresholding vTool 可在 Blob Analysis Basic 授權方案中提供。如欲購買授權，請造訪Basler 網站。
運作原理#
Absolute Thresholding 此方法最適用於直方圖中灰度值分佈呈現明顯聚集現象的影像，也就是說，目標物件（前景像素）的灰度值與影像其餘部分（背景像素）的灰度值有明顯差異。
資訊
配置 vTool 時，請指定要納入該區域的目標灰階值範圍的下限與上限。請確認灰階值分佈保持恆定，且在將閾值套用至一組測試影像時，分佈僅會向左右兩側略微偏移。

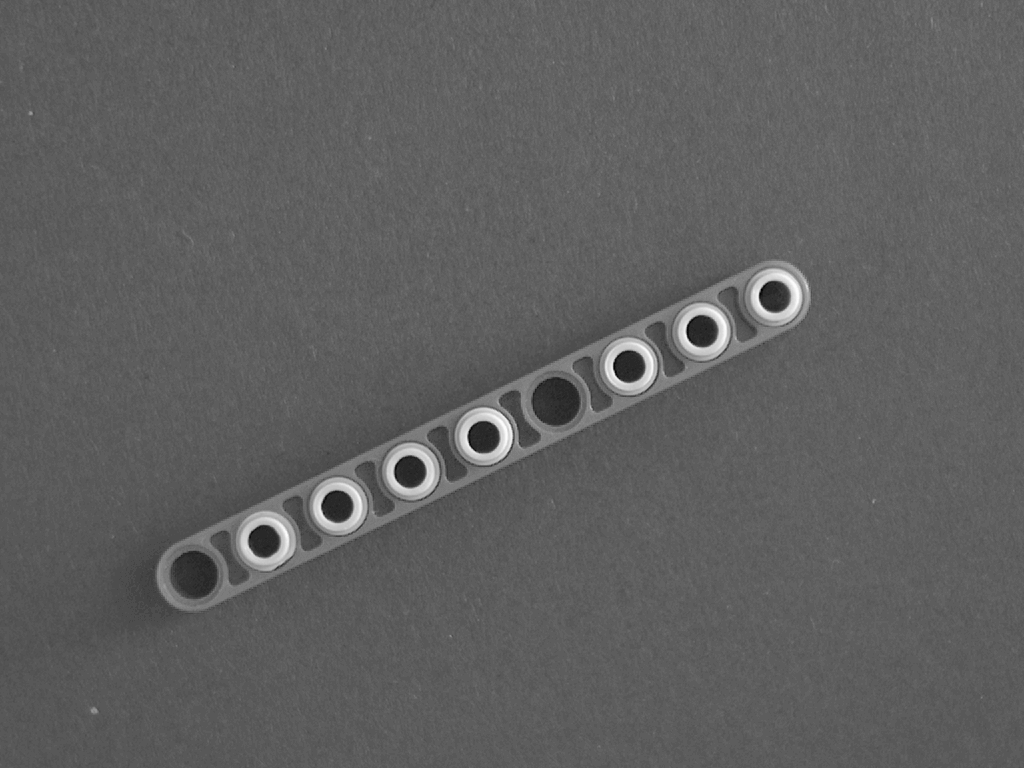

以下是Absolute Thresholding 的典型輸入影像及其對應的直方圖：

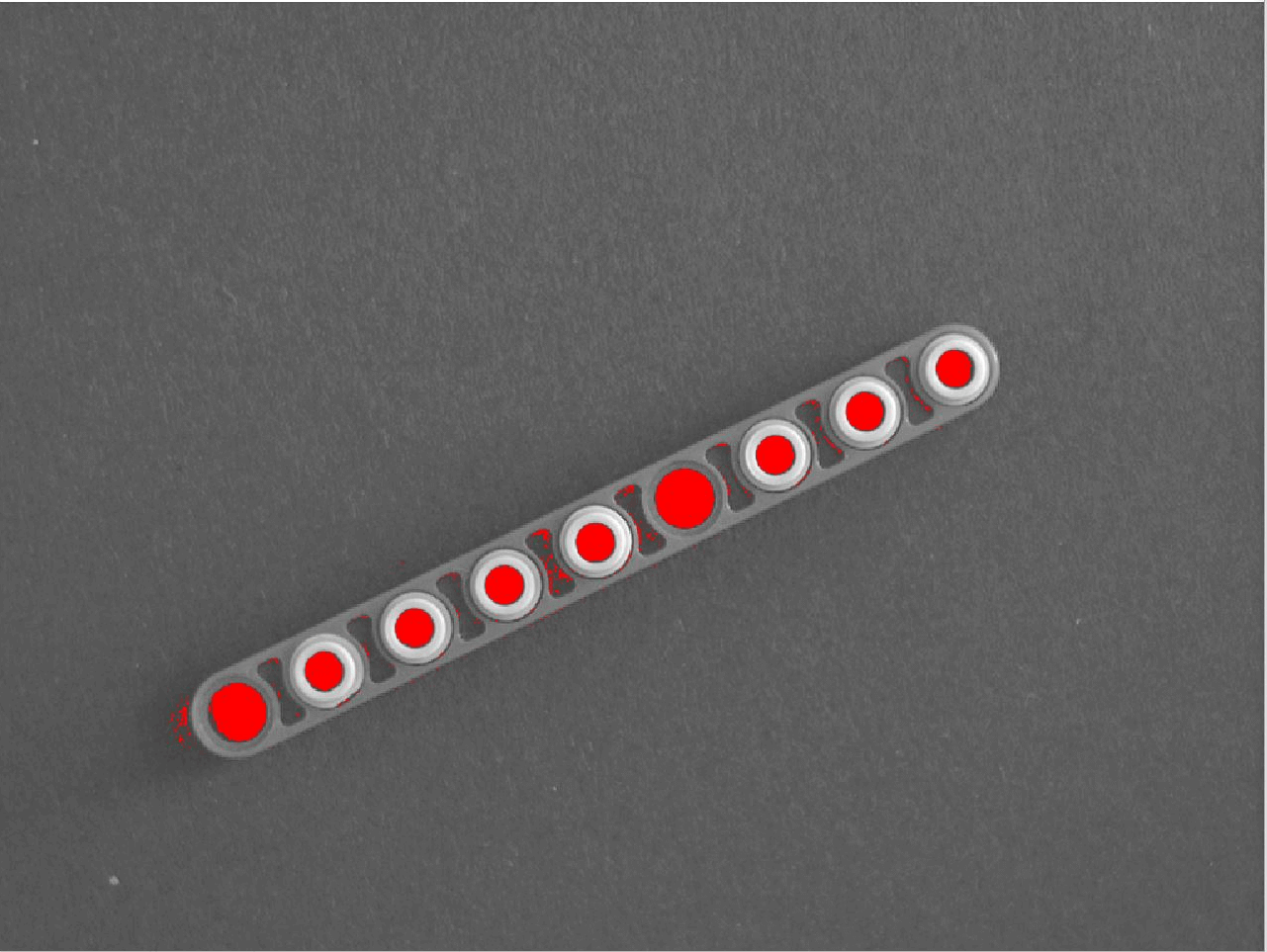

下圖顯示了進行閾值處理後的輸出區域：
設定 vTool#
要設定「Absolute Thresholding 」vTool：
- 在vTool「設定」區域的「配方管理」窗格中，按一下「開啟設定」或雙擊該 vTool。
此時將開啟「Absolute Thresholding Basic」對話方塊。 - 請指定所需灰階值範圍的下限與上限。
您可以在引腳資料檢視中查看閾值處理的結果。在此處，您可以選擇要顯示哪些輸出。
Inputs#
Image#
可直接從「相機」vTool 或任何能輸出影像的 vTool（例如「Image Format Converter 」vTool）接收影像。
- 資料類型：圖片
- 影像格式：8 位元至 16 位元單色或彩色影像。彩色影像會在內部轉換為單色影像。
Roi#
接受來自 ROI Creator vTool 或任何其他輸出區域或矩陣的 vTool 的興趣區域 (ROI)。多個矩陣或區域會在內部合併，以形成單一興趣區域。
- 資料類型：RectangleF、RectangleF 陣列、Region、Region 陣列
Outputs#
地區#
回傳一個區域，其中包含所有灰階值位於指定範圍內的像素。
- 資料類型：區域
