運算子 ColMax

Operator Library: Accumulator

此運算子會傳回每列影像中找到的最大像素值。 該運算子會將每個像素值替換為該列迄今為止找到的最大值。 僅當當前像素為新的最大值時，輸出值IsMaxO 才會設定為 1；否則，則為 0。

可透過將 ClrI連結設定為 1，手動清除當前最大值。 若無需手動清除，則必須將常數 0 施加至 ClrI。

每當有新的輸入幀時，系統會針對每一欄重新開始偵測最大值。

通常，此運算子會與 RemoveLine 運算子配合使用，以 移除幀中除最後一行以外的所有行。 幀的這最後一行包含ColMax 運算子的結果。

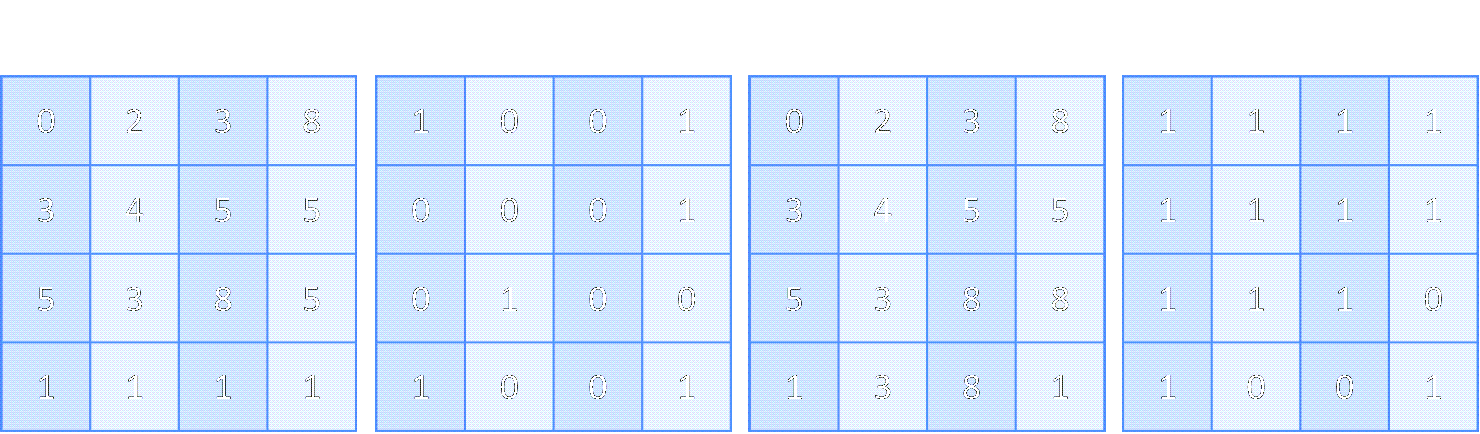

以下範例顯示輸入值與輸出值的關係：

操作員限制：

  • 影像大小

    輸入影像的所有行都必須具有相同的長度。 不允許使用行長度不一致的影像。

  • 空白影像

    允許使用「空影像」，即不含任何像素的影像。 該運算子將輸出一個空影像。

  • Image Protocols

    僅支援 VALT_IMAGE2D 和 VALT_LINE1D 影像協定。

I/O Properties

Property Value
Operator Type O
Input Links I，影像輸入
ClrI，清除輸入
輸出連結 O, 資料輸出
IsMaxO, 二進位輸出，用以指示新的最大值

Supported Link Format

Link Parameter Input Link I 輸入連線 ClrI Output Link O 輸出連結 IsMaxO
Bit Width [1, 64] 無號數，[2, 64] 有號數 1 as I 1
Arithmetic {unsigned, signed} 無號數 as I 無號數
Parallelism any as I as I as I
Kernel Columns 1 as I as I as I
Kernel Rows 1 as I as I as I
Img Protocol {VALT_IMAGE2D,VALT_LINE1D} as I as I as I
Color Format VAF_GRAY as I as I as I
Color Flavor FL_NONE as I as I as I
Max. Img Width any as I as I as I
Max. Img Height any as I as I as I

Parameters

無

Examples of Use

以下範例展示了 ColMax 運算子的使用方式：

  • 「ImageSplitAndMerge」

    範例 - 顯示如何分割與合併影像串流。將附加資料附加到影像尾端。

  • 「雷射三角測量」

    範例 - 一種 High Speed 且強固的雷射線檢測演算法。 此演算法會決定重心座標，以取得次像素解析度的結果。
