Operator Library: Signal

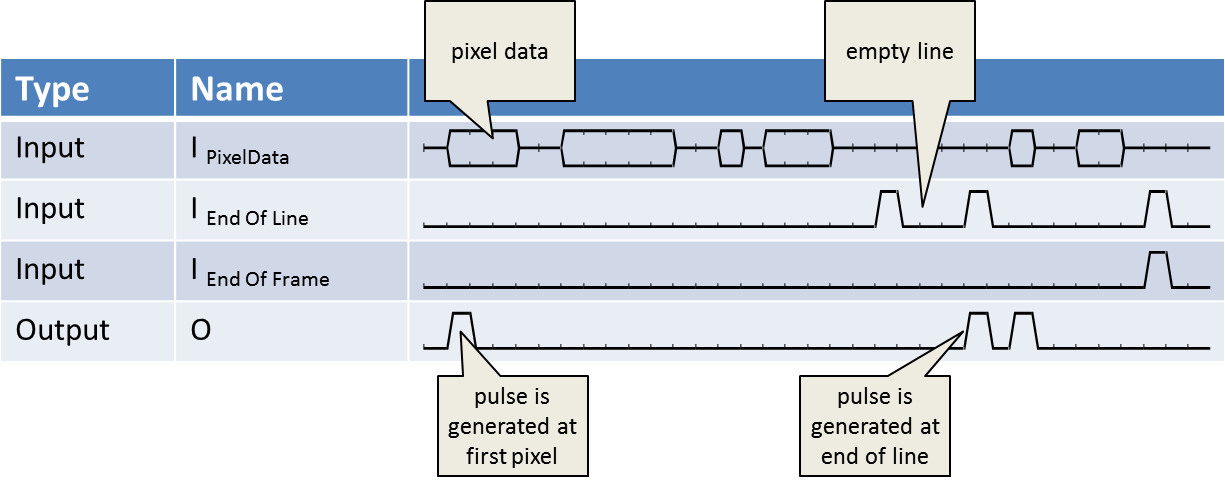

當偵測到輸入影像行的開頭時，此 operator 會產生一個信號脈衝。 此 operator 的輸入為影像串流。 此 operator 會等待每個輸入影像行的第一個像素。 當偵測到第一個像素時，會輸出一個時脈週期的信號脈衝。 請參閱以下圖解說明：
請注意，VisualApplets 中可能會存在空行。 對於空行，operator 無法找到第一個像素。 在這種情況下，operator 將在行尾輸出一個脈衝。
此運算子不支援 VisualApplets 功能模擬。
|
|
針對無符號數值，輸入 Bit Width 的範圍是 [1, 64]。 針對有符號輸入，範圍是 [2, 64]。 針對無符號彩色輸入為 [3, 63]，針對有符號彩色輸入則為 [6, 63]。 |
以下範例顯示了 LineStartToSignal operator 的使用方式：
