Operator Library: Signal
該運算器在其輸出端產生週期性訊號。 此外,脈衝的產生可透過輸入訊號進行控制。 週期時間及待產生的脈衝數量均可透過參數進行設定。

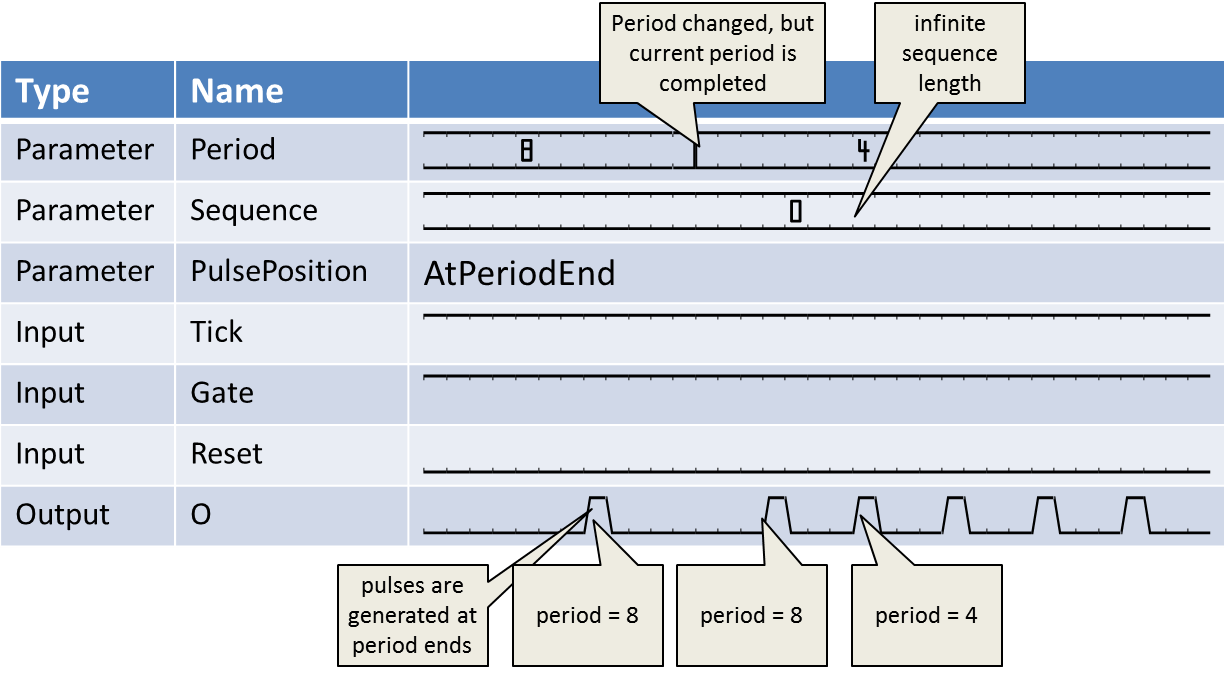

週期是透過參數Period 來定義的。 該週期是動態的。 其範圍由參數PeriodBits 定義。 下圖顯示了週期長度分別為八和四的脈衝產生過程。

對「週期」參數所做的變更,僅會在 當前週期的生成完成後,才會套用至運算子。 這可確保週期僅以參數化長度為準。

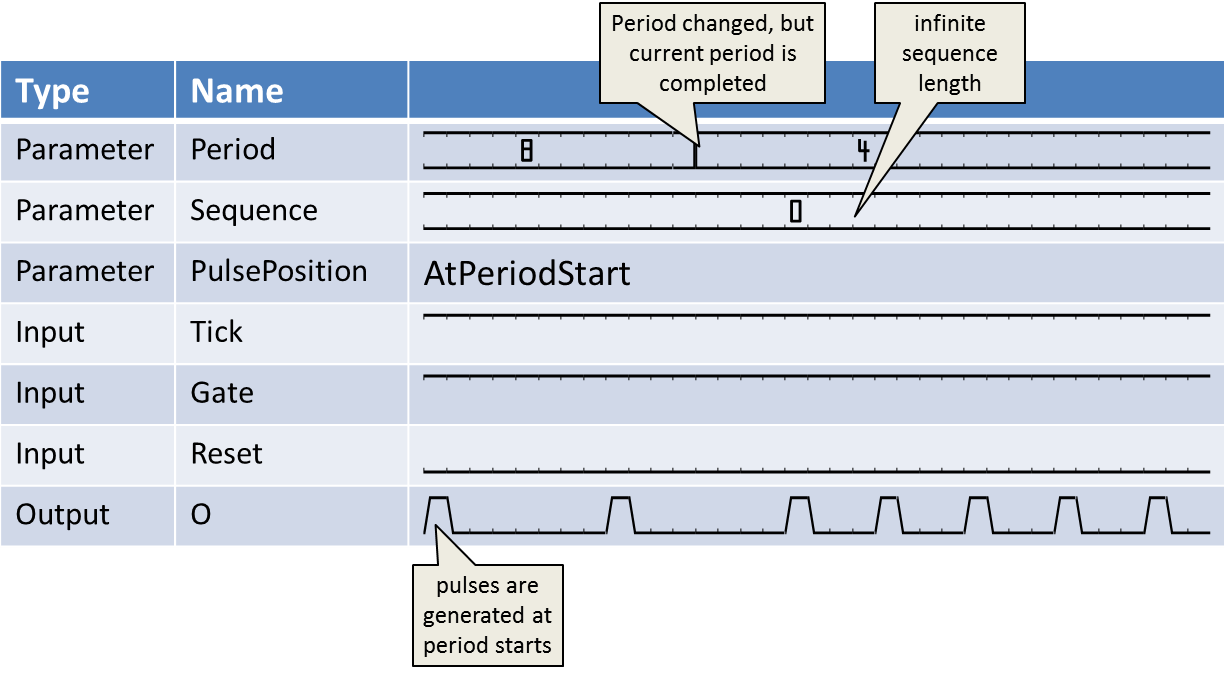

脈衝的產生時間可以設定在週期的末端,也可以設定在週期的起始處,這由 參數PulsePosition 來控制。 下圖顯示了在序列起始處產生脈衝的情況。

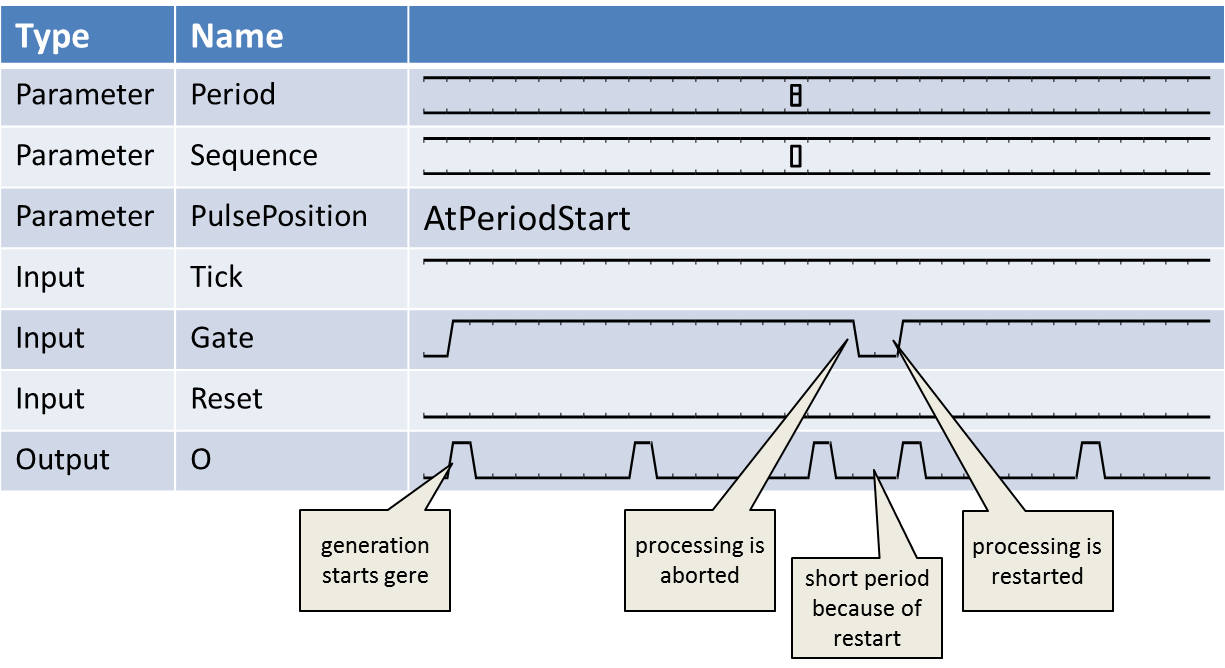

透過「閘」輸入連結,可控制週期的產生。 僅當輸入「閘」處於有效狀態(高電平)時,才會產生週期。 Gate輸入端的上升沿會啟動週期產生。 若Gate輸入端出現下降沿,將立即中止週期產生。 在此情況下,目前正在處理的週期可能無法完成。 此外,新的上升沿可能會產生一個短週期。 如下圖波形所示。

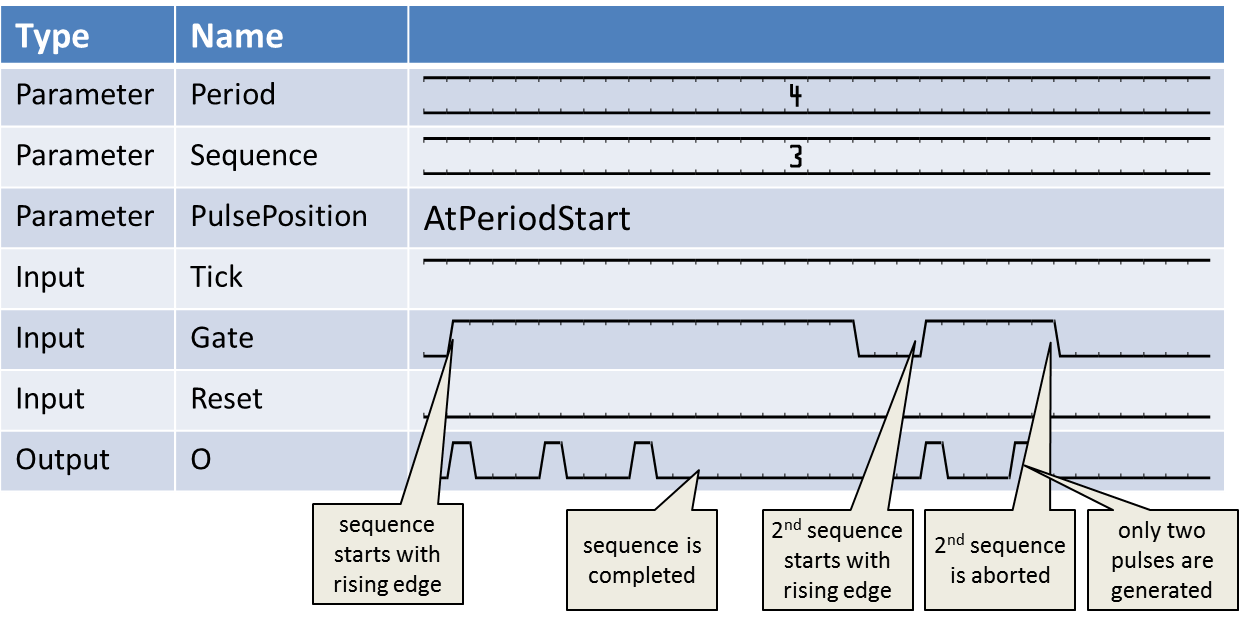

參數SequenceLength有助於產生序列。 在前幾張圖中,該參數設定為 0,導致序列長度為無限大。 若將該參數設定為大於 0 的數值,運算子將僅產生參數化週期數量的序列。 在下圖的波形中,序列長度設定為 3,週期設定為 4。 如波形所示,週期生成會在第三個週期後停止。 當Gate輸入端出現新的上升沿時,將啟動新的序列。 若Gate轉為 0,則可中止序列。

在許多應用中,需要由該運算子產生無限序列。 在此情況下,請將參數SequenceLength設為 0,並將運算子 VCC 連接至Gate輸入端。 如此一來,該運算子將在流程開始時(例如:資料擷取開始時)開始產生週期訊號。

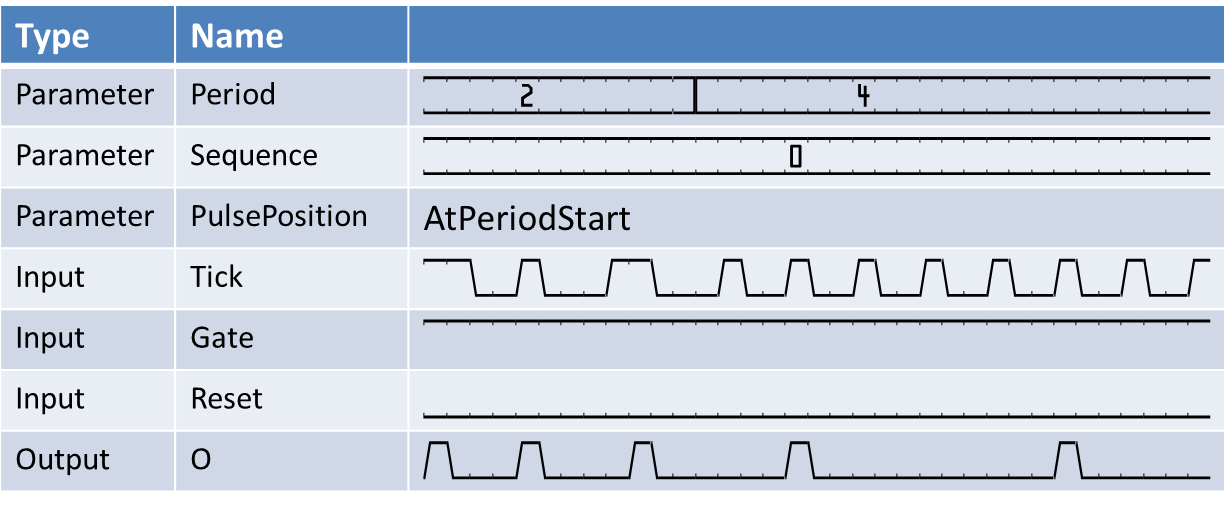

週期時間是以「Tick」處於高電平的狀態來計量的。 Tick是一個訊號輸入,可作為預分頻器使用。 每當Tick輸入出現一次高電平,週期時間便會被計數一次。 以下波形顯示了Tick輸入對週期產生行為的影響。 在大多數情況下,不需要使用Tick輸入。在此情況下,請將其連接至運算子 VCC。

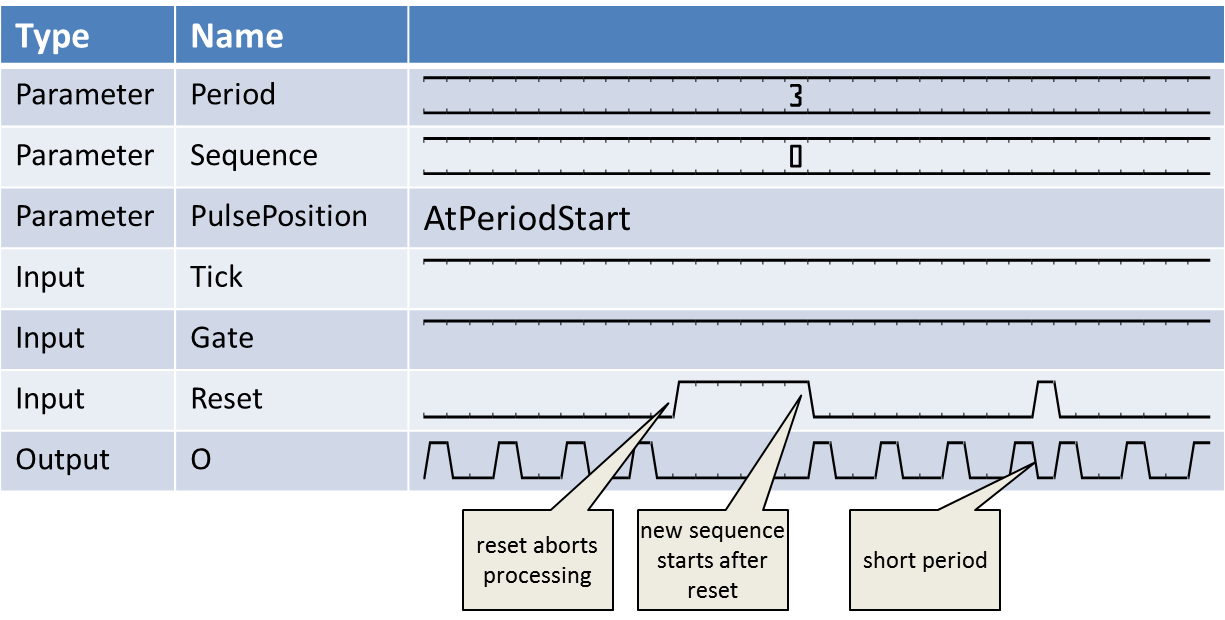

「重設」輸入連結用於重設操作器。 當需要取消一段較長的時間段或序列時,此功能便十分實用。 下圖說明了「重設」的功能。

![]() |
請使用「重設」輸入,而非將「週期」設為 0 |
|---|---|
|
若將Period設定為 0,則將週期恢復至有效狀態可能需要非常長的時間(2^PeriodBit-1 個時鐘週期)。 因此,建議在此類情況下使用Reset輸入端。 |
此 operator 不包含在 VisualApplets 功能模擬中。
| Link Parameter | Input Link Tick | 輸入連結閘 | Input Link Reset | Output Link O |
|---|---|---|---|---|
| Bit Width | 1 | 1 | 1 | 1 |
| Arithmetic | 無號數 | 無號數 | 無號數 | 無號數 |
| Parallelism | 1 | 1 | 1 | 1 |
| Kernel Columns | 1 | 1 | 1 | 1 |
| Kernel Rows | 1 | 1 | 1 | 1 |
| Img Protocol | VALT_SIGNAL | VALT_SIGNAL | VALT_SIGNAL | VALT_SIGNAL |
| Color Format | VAF_GRAY | VAF_GRAY | VAF_GRAY | VAF_GRAY |
| Color Flavor | FL_NONE | FL_NONE | FL_NONE | FL_NONE |
| Max. Img Width | any | any | any | 作為 Gate |
| Max. Img Height | any | any | any | 作為 Gate |
| PeriodBits | |
|---|---|
| Type | 靜態參數 |
| Default | 16 |
| Range | [1, 64] |
|
編碼「週期」所指定的值所需的位元數。 此參數僅在「週期」參數為動態時才會啟用。 |
|
| 時期 | |
|---|---|
| Type | static/dynamic 讀寫參數 |
| Default | 65535 |
| Range | [0, 2^PeriodBits-1](若為動態),[1,2^64-1](若為靜態) |
|
定義所產生脈衝的週期時間。 請勿在以下情況下使用: 若週期設定為 1,該運算子將輸出一個恆定值,且無任何間隙。編碼該值所需的位元數 由 若設定為 0,該運算子將不會輸出任何脈衝。 |
|
| SequenceBits | |
|---|---|
| Type | 靜態參數 |
| Default | 16 |
| Range | [1, 64] |
|
編碼由Sequence 指定的值所需的位元數。 此參數僅在參數Sequence為動態時才啟用。 |
|
| 序列 | |
|---|---|
| Type | static/dynamic 讀寫參數 |
| Default | 0 |
| Range | 若為動態,則為 [1, 2^SequenceBits-1];若為靜態,則為 [1, 2^64-1] |
|
定義序列長度,即針對閘極輸入鏈路上每個脈衝所產生的脈衝數。 |
|
| 脈衝位置 | |
|---|---|
| Type | 靜態參數 |
| Default | 期末 |
| Range | {期初, 期末} |
|
輸出脈衝可以出現在每個週期的起始處,也可以出現在每個週期的結束處。 |
|
以下範例展示了 Generate 運算子的用法:
-
DMA、RAM、GPIO、觸發與 LED 硬體自我測試的範例。
-
範例 - 當影像時序由 generator 提供時,可以分析設計的資料流。
-
「適用於 microEnable 5 marathon 的面陣掃描觸發」
介紹面陣掃描觸發。 可以使用外部來源、內部頻率產生器或軟體觸發脈衝來產生觸發。
-
'Area Scan Trigger for microEnable 5 marathon VCX QP'
介紹了適用於 CoaXPress 的面陣掃描觸發。 外部來源、內部頻率產生器或軟體觸發脈衝可用於產生觸發。
-
'Area Scan Trigger for imaFlex CXP-12 Quad'
介紹了適用於 CoaXPress12 的面陣掃描觸發。 外部來源、內部頻率產生器或軟體觸發脈衝可用於產生觸發。
-
'使用訊號運算子與運算子 CameraControl 的 microEnable 5 marathon VCL 線形掃描觸發'
介紹線形掃描觸發。 此觸發包含使用擷取閘道的影像觸發以及多功能行觸發。 外部來源、內部頻率產生器或軟體觸發脈衝可用於產生觸發。
-
'使用訊號運算子的 microEnable 5 marathon VCX QP 線形掃描觸發'
介紹線形掃描觸發。 此觸發包含使用擷取閘道的影像觸發以及多功能行觸發。 外部來源、內部頻率產生器或軟體觸發脈衝可用於產生觸發。
-
'使用訊號運算子的 imaFlex CXP-12 Quad 線形掃描觸發'
介紹適用於 CoaXPress12 的線形掃描觸發。 此觸發包含使用擷取閘道的影像觸發以及多功能行觸發。 外部來源、內部頻率產生器或軟體觸發脈衝可用於產生觸發。
