Operator BAYER3x3Linear

Operator Library: Color

運算子 BAYER3x3Linear 從 Bayer 輸入影像重建 RGB 影像。 從技術上講，Bayer Raw 影像是由交替的紅色、綠色和藍色像素組成的灰階影像。 BAYER3x3Linear 透過雙線性重建從 Bayer 相機取得 RGB 影像。 輸入 link 必須是 Bayer 影像的 3x3 核心。

運算子輸入為灰階影像，而輸出為彩色影像。 因此，輸出 Bit Width 增加三倍加上每個元件 2 個精度位元。 例如，8 bit 灰階輸入影像將被重建為 3 * (8 + 2) bit 彩色影像。 如果不需要新增的精度位元，可以使用運算子 RND 或 ShiftRight 將其捨棄。

The Bayer array configuration of the camera must match the operator settings. The operator setting is changed using parameter BayerInit. Four different mappings of the Bayer array on the sensor are possible:

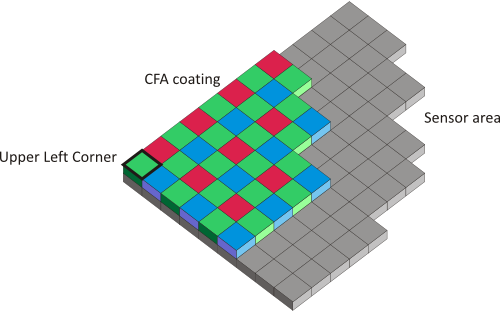

  • GreenFollowedByRed

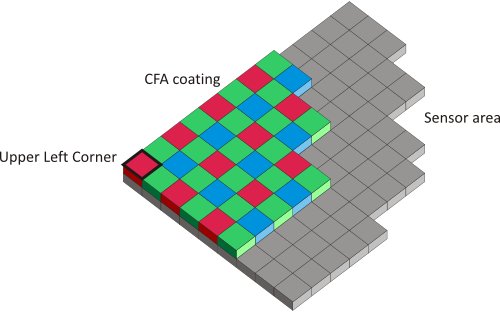

  • RedFollowedByGreen

  • BlueFollowedByGreen

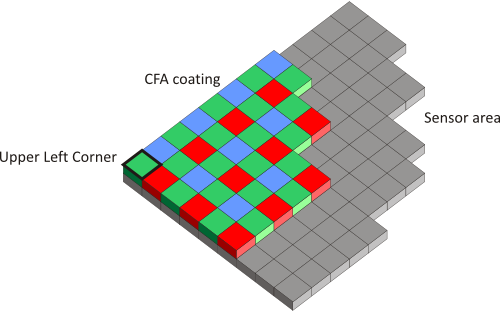

  • GreenFollowedByBlue

圖中顯示的是傳輸至幀擷取卡的影像左上角。 一般而言，此處即為相機感光元件的左上角，但若您在 相機中設定了感興趣區域，此位置可能會有所變化。 感光元件的像素上疊加了圖中所示的四種不同拜耳陣列之一。 請選擇與您的相機影像感測器相對應的拜耳圖案。

底層演算法無專利權限制。

I/O Properties

Property Value
Operator Type O
Input Link I，影像資料輸入
Output Link O，影像資料輸入

支援的 Link 格式

Link Parameter Input Link I Output Link O
Bit Width [1, 19] (InputBitWidth + 2) * 3
Arithmetic unsigned as I
Parallelism any as I
Kernel Columns 3 1
Kernel Rows 3 1
Img Protocol {VALT_IMAGE2D, VALT_LINE1D} as I
Color Format VAF_GRAY VAF_COLOR
Color Flavor FL_NONE FL_RGB
Max. Img Width any as I
Max. Img Height any as I

參數

BayerInit
Type dynamic/static read/write parameter
Default GreenFollowedByRed
Range {GreenFollowedByRed, GreenFollowedByBlue, RedFollowedByGreen, BlueFollowedByGreen}

The Bayer array configuration of the camera match the operator settings. See descriptions above.

使用範例

以下範例顯示了運算子 BAYER3x3Linear 的使用方式：
