Operator Library: Signal
此運算子將輸入端的影像資料流轉換為訊號流。 輸入為二進位（1 位元）影像流。 對於輸入端值為零的每個像素，將輸出低電平訊號（零）。 對於輸入中值為一的每個像素，將輸出高電平訊號（一）。 影像資料流包含像素之間的空隙。 此運算子會將輸出端的這些空隙填補為最後一個有效的輸入像素值。 詳情請參閱下圖說明。
此 operator 不包含在 VisualApplets 功能模擬中。
| Link Parameter | Input Link I | Output Link O |
|---|---|---|
| Bit Width | 1 | 1 |
| Arithmetic | 無號數 | 無號數 |
| Parallelism | 1 | 1 |
| Kernel Columns | 1 | 1 |
| Kernel Rows | 1 | 1 |
| Img Protocol | {VALT_IMAGE2D, VALT_LINE1D, VALT_PIXEL0D} | VALT_SIGNAL |
| Color Format | VAF_GRAY | VAF_GRAY |
| Color Flavor | FL_NONE | FL_NONE |
| Max. Img Width | any | any |
| Max. Img Height | any | any |

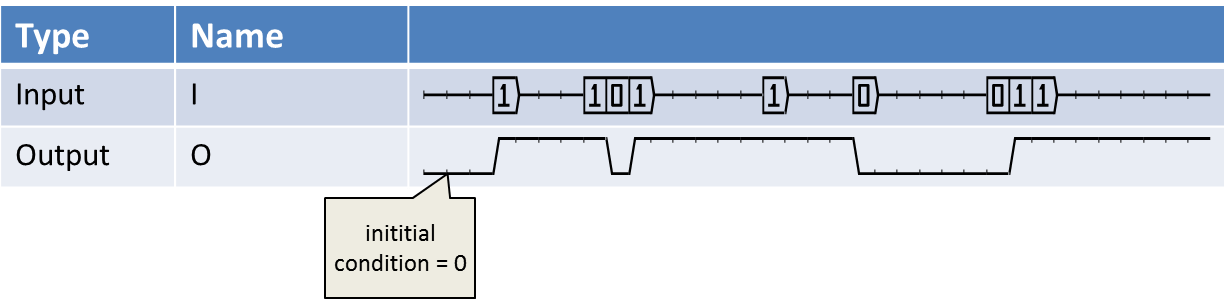

以下範例展示了 PixelToSignal 運算子的使用方式：
