Operator Library: Debugging
「Scope」運算子提供了用於分析灰階圖片的選項。

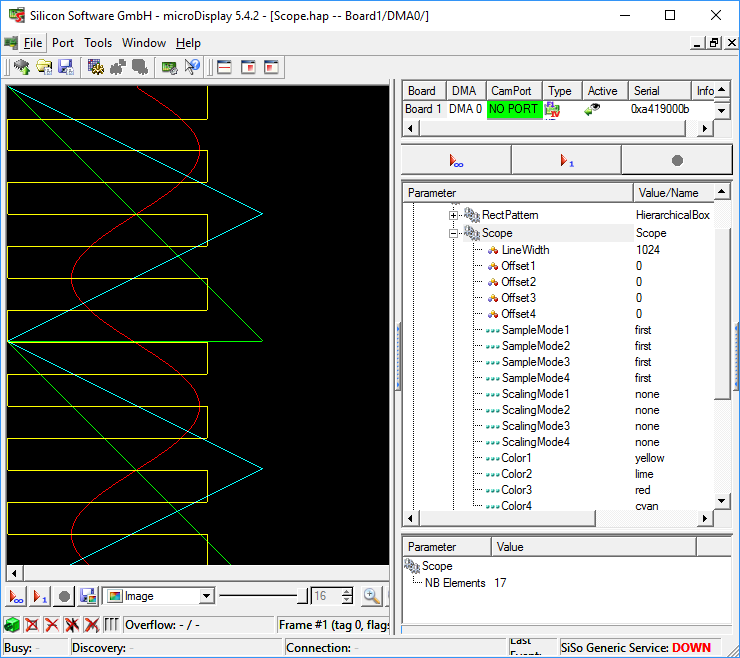

此運算子透過採樣輸入影像的行，針對每個影像通道輸出一個 2D 波形。最多支援四個通道。
在一個通道中，每條傳入的行都會被採樣一次。根據您在參數 SampleMode 中定義的設定，將使用該行中 第一個像素的灰階值、最後一個像素的灰階值、該行中最小像素值，或是該行中最大 像素值來進行採樣。
採樣像素的值用於在座標系中設定一個輸出像素。輸出像素的水平位置 由採樣像素的實際值決定。垂直位置則對應於輸入行的順序，亦即 對應於時間軸。
為了根據個別像素的數值生成波形，會將這些數值透過線條連接起來。
輸出波形的高度對應於輸入影像的高度。
此運算子透過輸入鏈路的並行處理，將輸入通道分開處理，最多可支援四個通道。這表示， 一次最多可產生四個波形。
對於每個通道（即每個輸出的波形），您可以定義一個顏色值、一個偏移量以及一個縮放係數。
![[重要]](../common/images/admon/important.png) |
執行階段測試 |
|---|---|
|
此運算子專為在執行階段測試與分析您的設計而設計： 在您使用此運算子進行偵錯之前，必須先建置 (合成) 設計、将其載入目標硬體，並啟動實際的影像處理。 該運算子並非用於 VisualApplets 內的設計模擬。 |
| Property | Value |
|---|---|
| Operator Type | O |
| Input Link | I, Image data input |
| Output Link | O、Image data output |
|
|
請注意，若輸出影像的寬度大於輸入影像的寬度，可能會導致 擷取輸入資料的速度變慢。 |
| 線寬 | |
|---|---|
| Type | dynamic write parameter |
| Default | 1024 |
| Range | [8，最大輸出影像寬度] |
|
定義輸出線的寬度。 |
|
| 偏移量[1, 4] | |
|---|---|
| Type | dynamic write parameter |
| Default | 0 |
| Range | [-最大輸出圖片寬度，最大輸出圖片寬度 - 1] |
|
要加到每個輸出通道上的水平位置偏移量。 |
|
| SampleMode[1, 4] | |
|---|---|
| Type | dynamic write parameter |
| Default | 首先 |
| Range | {名字、姓氏、最小值、最大值} |
|
設定各通道用於在每行中擷取像素值的取樣模式。 第一：該行中第一個像素的值。 最後: 該行中最後一個像素的值。 Min: 該行中找到的最小像素值。 Max: 該行中找到的最大像素值。 |
|
| ScalingMode[1, 4] | |
|---|---|
| Type | dynamic write parameter |
| Default | 無 |
| Range | {none, div128, div64, div32, div16, div8, div4, div2, none, mult2, mult4, mult8, mult16, mult32, mult64, mult128} |
|
設定各通道的波形縮放模式。 擷取的像素值可乘以或除以 2 的倍數。 |
|
| 顏色[1, 4] | |
|---|---|
| Type | dynamic write parameter |
| Default | 藍色 |
| Range | {青色、黑色、藍色、綠色、青色、紅色、洋紅色、棕色、淺灰色、深灰色、亮藍色、亮綠色、亮青色、亮紅色、 亮洋紅色、亮黃色、白色} |
|
用於設定各通道輸出顏色的參數。 |
|
