Operator Library: Signal

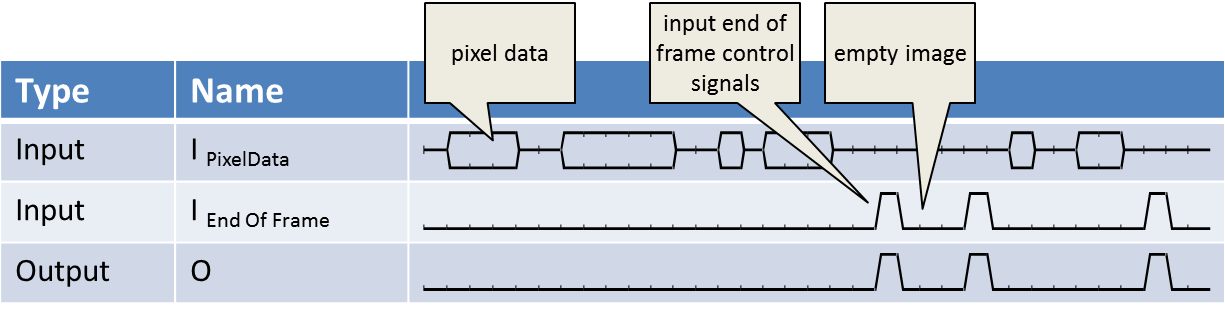

當偵測到輸入影像結束時，此 operator 會產生一個信號脈衝。 operator 的輸入為影像串流。 operator 會等待輸入影像串流結束。 當偵測到影格結束時，會輸出一個時脈週期的信號脈衝。 請注意，影格結束可能不會直接發生在最後一個影格像素之後。 請參閱以下圖片以取得說明：
請注意，VisualApplets 中可能存在空白影像。 operator 也會針對空白影格產生信號脈衝。
此運算子不支援 VisualApplets 功能模擬。
|
|
針對無符號數值，輸入 Bit Width 的範圍是 [1, 64]。 針對有符號輸入，範圍是 [2, 64]。 針對無符號彩色輸入為 [3, 63]，針對有符號彩色輸入則為 [6, 63]。 |
以下範例顯示了 FrameEndToSignal operator 的使用方式：
-
用於 DMA、RAM、GPIO、Trigger 和 LED 的硬體自我測試範例。
