Operator SYNC

Operator Library: Synchronization

運算子 SYNC 會對所有輸入鏈路執行時間與影像尺寸的同步。 需進行同步的鏈路數量，是在運算子實例化時指定的。 所有輸出鏈路上的輸出影像皆為同步的，也就是說，它們在同一 時間輸出，且均具有相同的影像尺寸。 因此，此運算子會將非同步鏈路同步化，使其成為 O-同步， 並可應用於 O 型VisualApplets 運算子網路中。

此運算子不支援空行或空框。

若遇到混合域同步的情況（例如 2D 與 1D 及 0D 串流）， 此運算子會將輸出連結轉換為最高輸入域。 當使用 SYNC 將 2D 連結與 1D 連結同步時，兩個輸出連結都會被設定為 2D 格式。 若 1D 連結提供的行數不足，系統將發出錯誤訊息。 當使用此運算子將 1D 連結與 0D 連結同步時，所有輸出連結均將採用 1D 格式。 在此情況下，若 0D 連結提供的像素數不足，系統將發出錯誤訊息。

若輸入影像的尺寸各不相同，該運算子會將影像進行同步處理，使所有輸出影像 皆具有相同的尺寸。

[提示] 同步規則

在使用 SYNC 運算子之前，請務必確保您已充分理解所有同步規則。 《使用者手冊》以及《基礎知識與範例》中皆詳細說明了這些同步規則，請參閱：

以下將分別說明時間同步與影像尺寸同步。

The Timing Synchronization

在傳輸像素的過程中，可能會因流量控制或鏈路頻寬超過 影像來源的頻寬而產生暫停。 上圖顯示了針對 2 條鏈路進行時間同步的方式。兩條輸入鏈路的時序各不相同。 然而，輸出鏈路上的資料是同步的，也就是說，所有鏈路上的像素都會在同一時間輸出。

此運算子對所有輸入連結的作用如同閥門： 除非所有輸入端皆出現有效像素，否則輸入連結將保持關閉狀態。 此時，該運算子會將所有輸入端的像素轉發至輸出端，也就是開啟閥門。

Image Dimension Synchronization

SYNC 運算子能夠使用不同的影像協定（VALT_IMAGE2D、VALT_LINE1D 或 VALT_PIXEL0D）來同步影像。 以下三張圖示範了不同影像協定的部分影像。

  • 2D

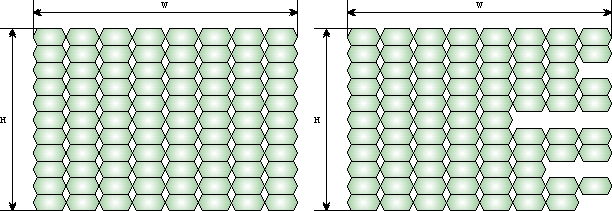

    2D 圖像具有有限的高度 H 和有限的寬度 W。 圖中顯示的第一張圖像是一張規則的 2D 圖像。第二張圖像則是一張不規則的 2D 圖像，其各條線 的長度各不相同。

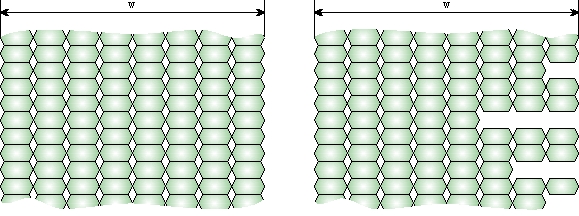

  • 1D

    一維線條具有有限的寬度 W，但高度為無限大。 此類影像通常是在線掃描應用中產生的。 同樣地，圖中所示的第二張影像具有不同的線段長度。

  • 0D

    0D 資料流沒有寬度或高度。這些資料流屬於無限資料流。

若輸入鏈結上的影像尺寸不同，即 寬度（或行長）與高度不同，則會套用影像尺寸同步功能。 影像尺寸同步可確保輸出端的全部影像均具有相同的尺寸。 SYNC 運算子支援兩種同步模式：同步至最小影像（SyncToMin）以及同步 至最大影像（SyncToMax）。 您可透過參數SyncMode 選擇同步模式。 SyncToMin 模式會將較大的影像裁切，使其符合最小影像的尺寸。 SyncToMax 模式則會將較小的影像擴展，使其符合最大影像的尺寸。 缺失的像素將以虛擬零像素（黑色像素）填補。 將這兩種模式與三種不同的影像範圍結合，可產生以下基本的同步組合：

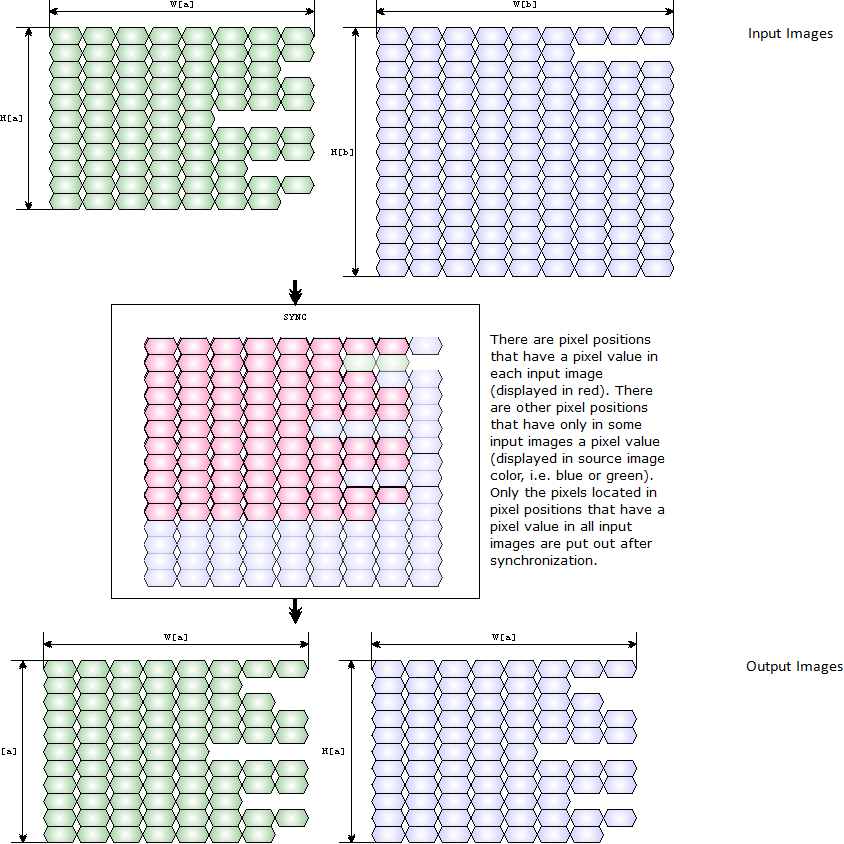

2D to 2D SyncToMin

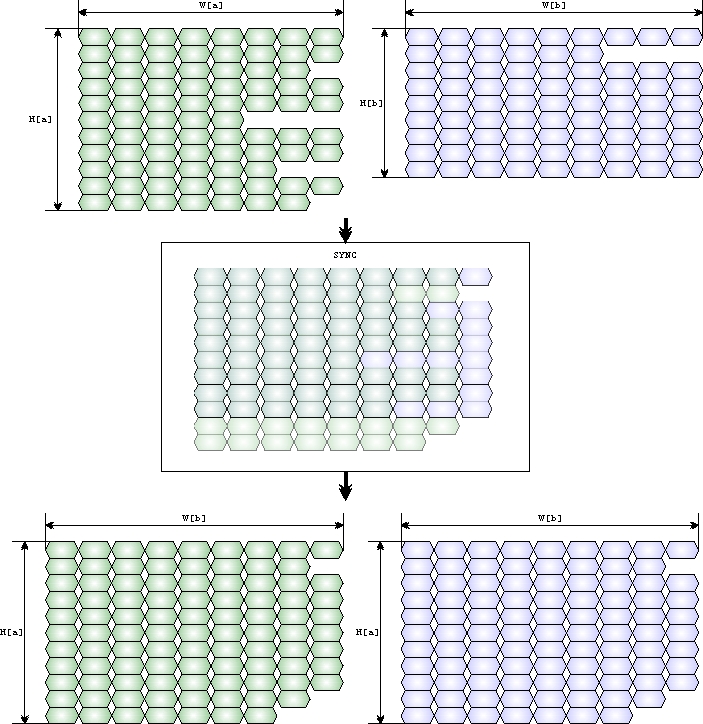

2D to 2D SyncToMax

填充像素為零像素。

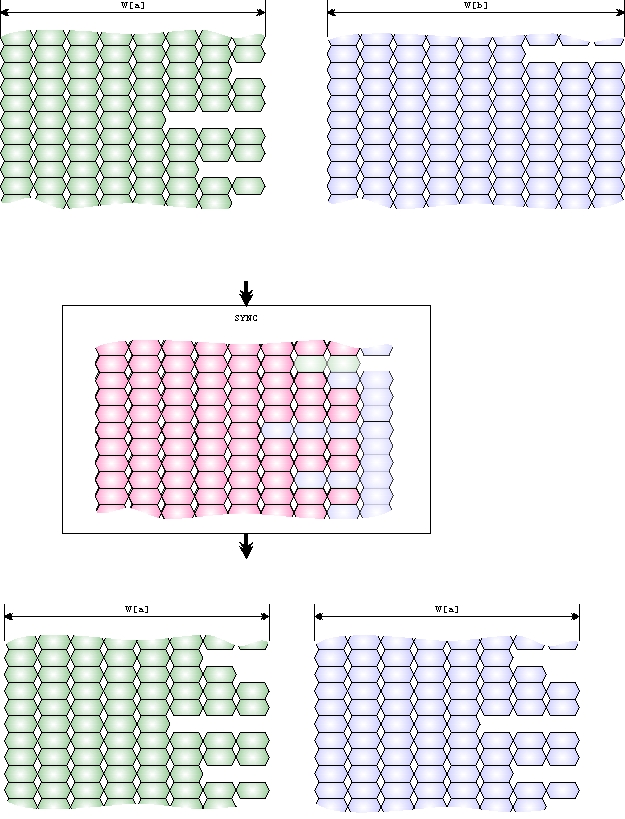

1D to 1D SyncToMin

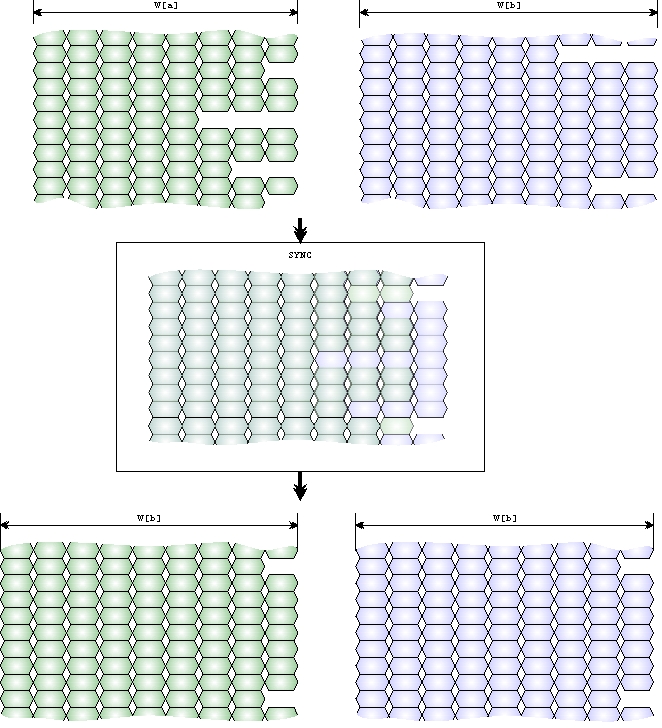

1D to 1D SyncToMax

填充像素為零像素。

0D to 0D SyncToMin / SyncToMax

0D 影像之間的同步屬於純粹的時間同步，因為 0D 影像沒有影像維度。

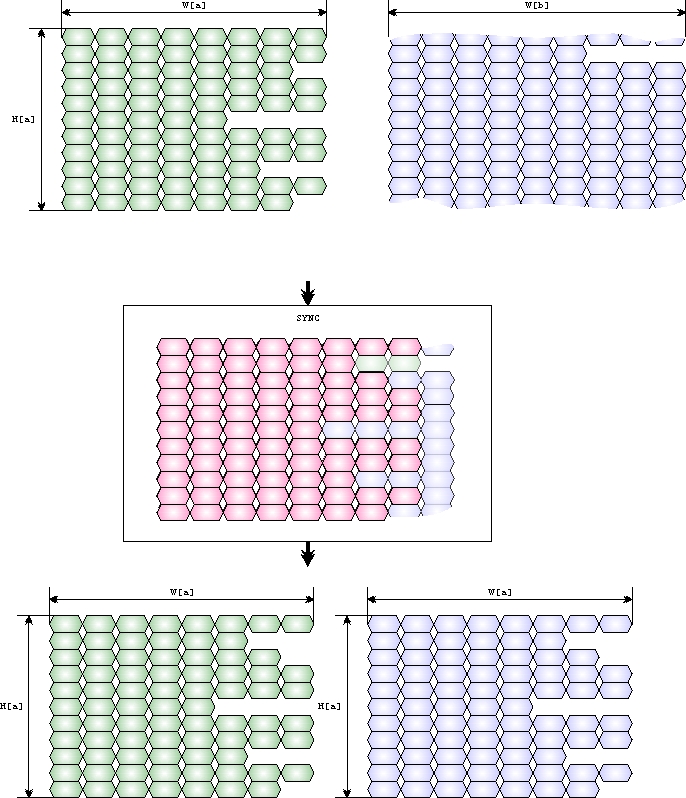

2D to 1D SyncToMin

SyncToMin 功能用於將 2D 影像同步為 1D 影像，其會針對影像寬度進行尺寸同步。 輸出影像會保留原始 2D 影像的影像高度。1D 線流會被分割成多個影像，這些影像的 高度與原始 2D 影像相同。

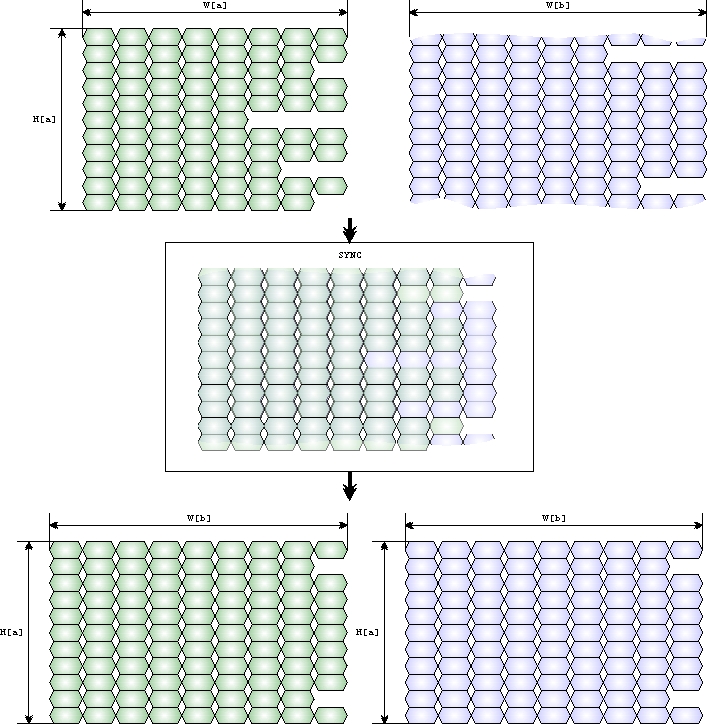

2D to 1D SyncToMax

SyncToMax 針對 2D 至 1D 影像的同步功能，會對影像的寬度進行尺寸同步。 輸出影像會保留輸入 2D 影像的影像高度。1D 線流會被分割成多個影像，這些影像的 高度與 2D 影像相同。

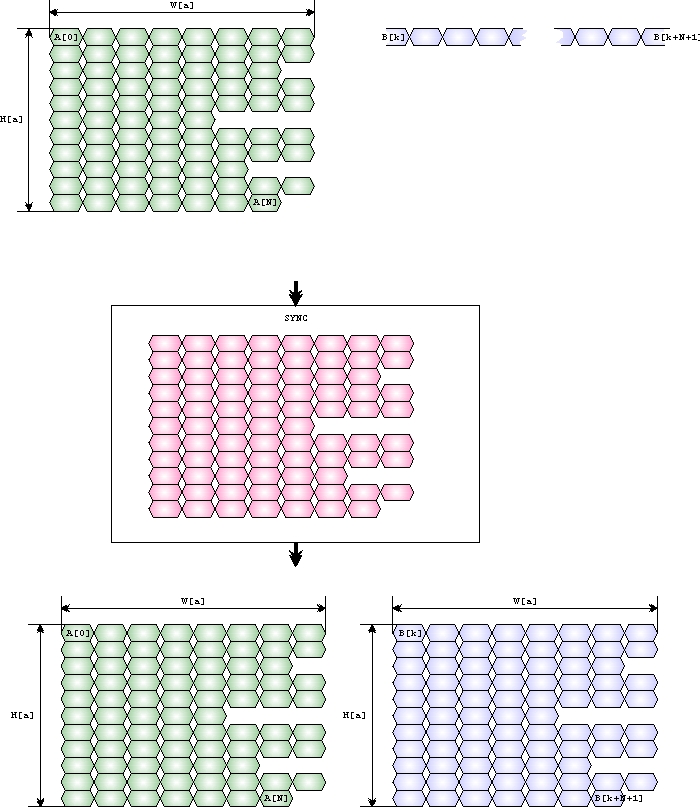

2D to 0D SyncToMin / SyncToMax

由於 0D 資料流沒有形狀，因此 2D 至 0D 的同步僅需簡單地繞過這兩條鏈路即可。 當然，SYNC 運算子仍會執行時序同步 對於此組合而言，SyncToMin 與 SyncToMax 運算之間並無差異。

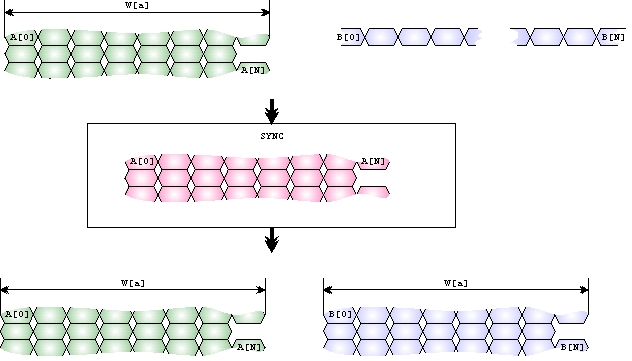

1D to 0D SyncToMin / SyncToMax

由於 0D 資料流沒有形狀，因此 1D 至 0D 的同步操作僅需簡單地繞過這兩條鏈路即可。 當然，SYNC 運算子仍會執行時序同步 對於此組合而言，SyncToMin 與 SyncToMax 操作之間並無差異。

2D to 1D to 0D SyncToMin / SyncToMax

此操作是 2D 轉 1D、2D 轉 0D 以及 1D 轉 0D 操作的組合。 2D 影像與 1D 線流在線長上保持同步。 1D 連結必須提供至少與 2D 影像所含行數相同的行數。 此外，0D 連結必須提供至少與 2D 轉 1D 同步所產生結果的像素數相同的像素數。 若這兩個條件皆滿足，運算子將輸出結果。

[注意] 注意

警告：若要模擬混合運作模式（例如 2D 轉 1D、1D 轉 0D 或這三者的任何組合），必須滿足以下 條件：

  1. 高度無限但寬度有限的鏈路（即一維鏈路）必須至少包含參與同步的所有二維通道中的最大（SyncToMax）／最小 （SyncToMin） 行數。

  2. 寬度和高度皆為無窮大的連結（即 0D 連結）必須至少提供所有 2D 至 2D 及 2D 至 1D 運算所能產生的最大（SyncToMax）／最小（SyncToMin） 像素數量 。

  3. 除非滿足某個特殊條件，否則無法針對混合域同步進行影像序列的模擬， 因為一條無限直線無法具有沿直線的序列，否則它就不再是無限的了。 高度的情況亦同。 若高度為有限值，則這並非一維連結，而是二維連結。 若要在所有連結上模擬影像序列，零維通道的像素數量必須與 進行二維至一維同步後的像素數量完全相同。 1D 通道上的行數必須與 2D 至 1D 同步後的結果完全相同。 多餘的行（1D）或多餘的像素（0D）將不會轉移到下一組影像序列中。

有關各種影像協定的更多資訊，請參閱〈影像協定、影像尺寸與資料結構〉。

I/O Properties

Property Value
Operator Type M
Input Links I[0]，資料輸入
I[k]，資料輸入
Output Link O[k]，資料輸出

Supported Link Format

Link Parameter Input Link I[0] Input Link I[k] 輸出連結 O[k]
Bit Width [1, 64]1 [1, 64]2 與 I[k] 相同
Arithmetic {unsigned, signed} {unsigned, signed} 與 I[k] 相同
Parallelism any 與 I[0] 相同 與 I[0] 相同
Kernel Columns any any 與 I[k] 相同
Kernel Rows any any 與 I[k] 相同
Img Protocol {VALT_IMAGE2D, VALT_LINE1D, VALT_PIXEL0D} {VALT_IMAGE2D, VALT_LINE1D, VALT_PIXEL0D} auto3
Color Format any any 與 I[k] 相同
Color Flavor any any 與 I[k] 相同
Max. Img Width any any auto4
Max. Img Height any any auto5

1 2

無號輸入的 Bit Width 範圍為 [1, 64]。 有號輸入的範圍為 [2, 64]。 無號彩色輸入的範圍為 [3, 63]，有號彩色輸入的範圍為 [6, 63]。

3

若至少有一個輸入為 VALT_IMAGE2D，則輸出影像協定為 VALT_IMAGE2D； 否則，若至少有一個輸入為 VALT_LINE1D，則輸出影像協定為 VALT_LINE1D。 若所有輸入皆為 VALT_PIXEL0D，則輸出影像協定為 VALT_PIXEL0D。

4

若參數SyncMode設定為 SyncToMin， 則輸出影像的最大寬度即為所有輸入影像最大寬度中的最小值。 若參數設定為 SyncToMax，則輸出影像的最大寬度即為所有輸入影像最大寬度中的最大值。

5

若參數SyncMode設定為 SyncToMin 則輸出影像的最大高度即為所有輸入影像最大高度中的最小值。 若參數設定為 SyncToMax，則輸出影像的最大高度即為所有輸入影像最大高度中的最大值。

Synchronous and Asynchronous Inputs

  • 所有輸入之間均為非同步的，亦即它們可能由不同的 M 型運算子，透過任意的 O 型運算子網路所提供。

Parameters

SyncMode
Type 靜態參數
Default SyncToMin
Range {SyncToMin, SyncToMax}

此參數用以指定運作模式： 在「SyncToMin」模式下，系統會將所有輸入影像同步至最小的影像，也就是將較大的影像裁切。 在「SyncToMax」模式下，系統會將所有較小的影像擴展至最大的影像。 請參閱上述說明。

Examples of Use

以下範例展示了運算子 SYNC 的用法：
