以下提供適用於marathon 幀擷取卡 mE5-MA-VCX-QP 的 CoaXPress 相機基本擷取範例。 在「CoaXPress 面掃式相機」中介紹了面掃式 相機的設計方案，而在「CoaXPress 線掃式相機」中則介紹了線掃式相機的設計方案。
在marathon mE5-MA-VCX-QP 平台上，CoaXPress 攝影機的基本影像擷取非常簡單。 您必須使用CXPSingleCamera 運算子， CXPDualCamera 或 CXPQuadCamera。透過「雙擊」相機操作員，即可選擇格式類型（例如：灰階、RGB，或 拜耳原始檔）以及格式模式，即對應的位元深度。因此，針對 CoaXPress 相機，並無分別針對 灰階與 RGB 擷取而設的獨立相機操作員。 在以下各節中，將介紹使用這三種相機類型（CXPSingleCamera、CXPDualCamera 及 CXPQuadCamera）進行影像擷取的範例設計。請務必在相機運算子的輸出連結中設定 正確的連結格式。 請確保已設定最大影像寬度及正確的影像通訊協定。 某些操作員的資料輸出並行度 並非 2 的冪次數的倍數。由於以 2 的冪次數進行並行處理較為便利，可透過 PARALLELup 運算子來增加並行度。隨後的ImageBuffer 將裁切正確的 ROI，並移除因並行度轉換而可能新增的虛擬像素。

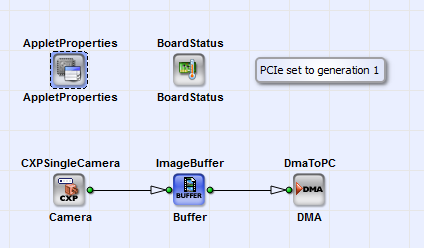

請參閱基本擷取設計檔「SingleCXP6x1AreaGray8」、「SingleCXP6x1AreaGray10.va」、「SingleCXP6x1AreaGray12.va」 （8 位元、10 位元及 12 位元灰階） 以及「SingleCXP6x1AreaRGB24.va」（24 位元彩色），適用於 mE5-MA-VCX-QP 平台上的單一鏈路聚合攝影機，位於 \examples\Acquisition\BasicAcquisition\mE5-MA-VCX-QP\Area 目錄下。 下圖顯示了此範例設計的基本結構。 針對四台單一鏈路聚合攝影機的範例設計分別為「QuadCXP6x1AreaGray12.va」（12 位元灰階） 以及「QuadCXP6x1AreaRGB36.va」（36 位元彩色，各通道 12 位元），這兩份檔案位於同一個資料夾中。 請參閱 mE5-MA-VCX-QP 平台下的共享記憶體概念，詳見 裝置資源下， 當您在單一設計中使用多個 DRAM 元件時，此資訊至關重要。

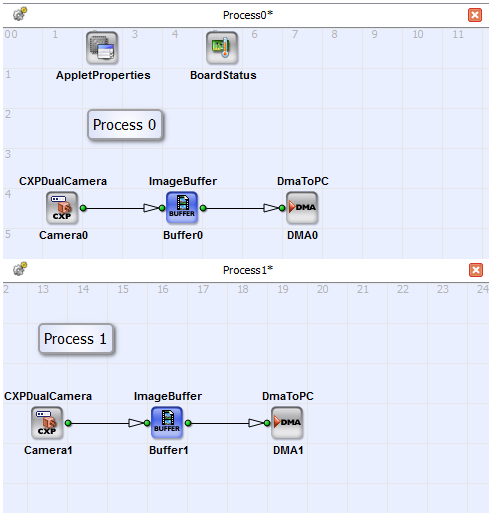

請參閱以下兩個範例設計：「DualCXP6x2AreaGray8.va」（8 位元灰階）與「DualCXP6x2AreaRGB24.va」（24 位元 RGB， 每色成分 8 位元），這些範例屬於 mE5-MA-VCX-QP 平台，位於 \examples\Acquisition\BasicAcquisition\mE5-MA-VCX-QP\Area 目錄下。此設計為一項雙 處理器設計，適用於兩台具備雙鏈路聚合功能的 CoaXPress 攝影機。請同時參閱 裝置資源 中關於 mE5-MA-VCX-QP 平台共享記憶體概念的相關資訊。下圖展示設計「DualCXP6x2AreaGray8.va」的基本擷取設計。

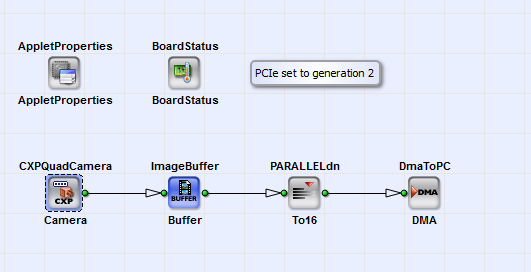

"SingleCXP6x4AreaGray8.va"（8 位元灰階）與 "SingleCXP6x4AreaRGB36.va"（RGB，每色成分 12 位元）是 適用於單一攝影機 且具備 4 路鏈路聚合功能的範例設計。 您可以在 mE5-MA-VCX-QP 平台的 \examples\Acquisition\BasicAcquisition\mE5-MA-VCX-QP\Area 目錄下找到這些設計。 在圖223中 您可以看到設計「SingleCXP6x4AreaGray8.va」的基本設計結構。 對於 mE5-MA-VCX-QP 平台，僅需一個 DRAM 元件即可達到每線 6Gbit/s 的所需頻寬。 在此情況下，RAM 資料寬度最高可達 512 位元， RAM 頻寬則可達 12.8 GB/s。如需更多關於裝置資源的資訊，請參閱 裝置資源。 在圖223中，您可以看到範例「SingleCXP6x4AreaGray8.va」 在 mE5-MA-VCX-QP 平台上的基本設計結構。
以下各小節所列舉的範例，是灰階線掃描 CoaXPress 相機的基本擷取設計。 這些設計與 「CoaXPress 面掃描相機」一節中的設計相當。只需將相機運算子設定為 VALT_LINE1D，並新增「SplitImage」運算子即可。

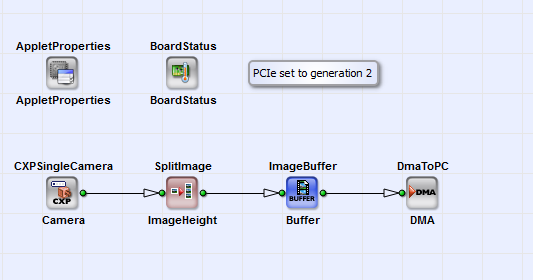

請參閱基本擷取設計檔「SingleCXP6x1LineGray8」、「SingleCXP6x1LineGray10.va」、「SingleCXP6x1LineGray12.va」 （8 位元、10 位元及 12 位元灰階） 以及「SingleCXP6x1LineRGB24.va」（24 位元彩色），這些設計適用於 mE5-MA-VCX-QP 平台下的一台單一鏈路聚合攝影機，位於 \examples\Acquisition\BasicAcquisition\mE5-MA-VCX-QP\Line 目錄中。 下圖展示了範例設計的基本結構。 針對四台單一鏈路聚合相機的範例設計分別為「QuadCXP6x1LineGray12.va」（12 位元灰階） 以及「QuadCXP6x1LineRGB36.va」（36 位元彩色），兩者皆位於同一資料夾中。 請參閱 mE5-MA-VCX-QP 平台的共享記憶體概念 ，詳見 裝置資源中了解 mE5-MA-xml-ph-0002@deepl.internal 平台的共享記憶體概念。 當您在單一設計中使用多個 DRAM 元件時，此資訊至關重要。
請參閱以下兩個範例設計「DualCXP6x2LineGray8.va」（8 位元灰階）與「DualCXP6x2LineRGB24.va」（24 位元 RGB， 每色成分 8 位元），這些範例屬於 mE5-MA-VCX-QP 平台，位於 \examples\Acquisition\BasicAcquisition\mE5-MA-VCX-QP\Line 目錄下。這些設計是適用於兩台具備雙鏈路聚合功能的 CoaXPress 攝影機的 雙處理器設計。請同時參閱 裝置資源 中關於 mE5-MA-VCX-QP 平台共享記憶體概念的 相關資訊。

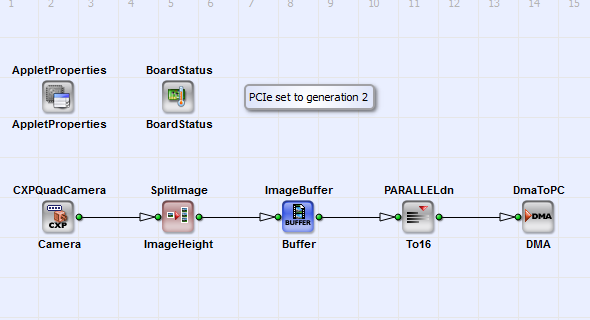

VCX-QP「SingleCXP6x4LineGray8.va」（8 位元灰階）與「SingleCXP6x4LineRGB36.va」（RGB，每色成分 12 位元）是 適用於單一攝影機 且具備 4 路鏈路聚合功能的範例設計。 您可以在 \examples\Acquisition\BasicAcquisition\mE5-MA-VCX-QP \Line 目錄下找到 mE5-MA- 平台的設計範例。 對於 mE5-MA-VCX-QP 平台，僅需一個 DRAM 元件即可達到每行 6Gbit/s 的所需頻寬。 在此情況下，RAM 資料寬度最高可達 512 位元， 且 RAM 頻寬可達 12.8 GB/s。如需有關裝置資源的更多資訊，請參閱 裝置資源。 在圖225中，您可以看到範例「SingleCXP6x4LineGray8.va」 在 mE5-MA-VCX-QP 平台上的基本設計架構。
