Operator Count

Operator Library: Accumulator

此正反向計數器會統計輸入端 I 上所有值為「1」的像素。它僅接受 1 位元像素輸入。 可將初始化值、計數方向（正向計數／反向計數）， 以及自動清零策略（行尾／幀尾重置）設為參數。 此外，亦可透過 ClrI輸入連結手動重置計數器。

視「自動清除」策略而定，輸出位元 寬度由影像寬度或影像大小決定。

輸出幀的大小與輸入幀相同。 對於每個輸入像素，該運算子將輸出當前的計數器值。 若在升計模式下計數器達到最大值，或在降計模式下計數器達到零，計數器將循環重置。

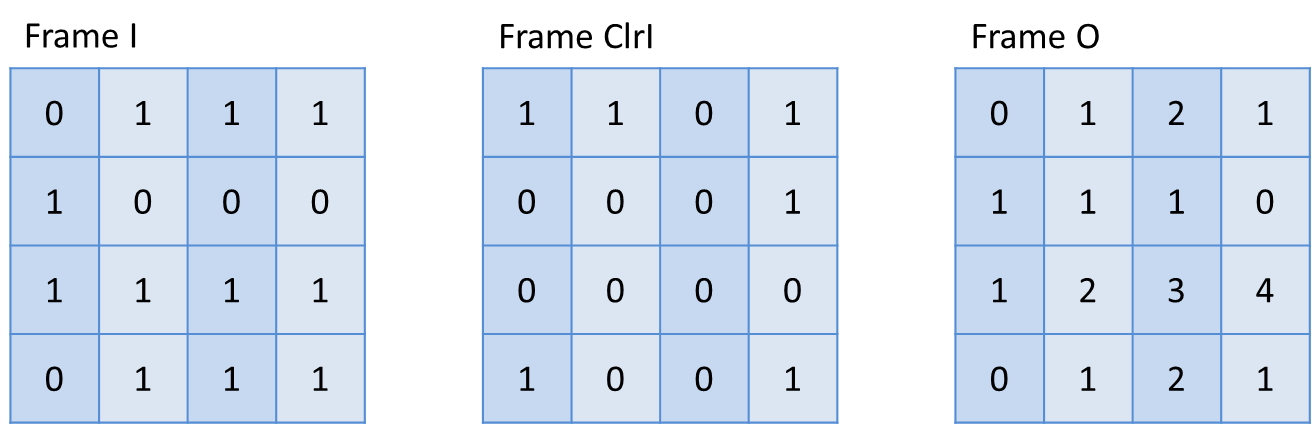

以下範例展示了輸入值與輸出值之間的關係。 在此範例中，「自動清除」策略設定為 EoL（行尾）。初始化值Init為「0」。

此運算子通常與邏輯運算子搭配使用。

Operator Restrictions

  • 空白影像

    允許使用「空影像」，即不含任何像素的影像。 運算子將輸出一個空影像。

  • 影像大小

    每張輸入影像的所有行長度可能各不相同，但不得為空。

I/O Properties

Property Value
Operator Type O
Input Links I，影像輸入
ClrI，清除輸入
Output Link O，資料輸出

Supported Link Format

Link Parameter Input Link I 輸入連線 ClrI Output Link O
Bit Width 1 1 auto1
Arithmetic 無號數 as I 無號數
Parallelism any as I as I
Kernel Columns 1 as I as I
Kernel Rows 1 as I as I
Img Protocol {VALT_IMAGE2D, VALT_LINE1D, VALT_PIXEL0D} as I as I
Color Format VAF_GRAY as I as I
Color Flavor FL_NONE as I as I
Max. Img Width any as I as I
Max. Img Height any as I as I

1

輸出位元寬度會根據輸入影像的 尺寸及參數設定自動決定。 適用於影像協定 VALT_IMAGE2D 且參數 設定為AutoClear= EoL，或影像協定 VALT_LINE1D 時，其輸出位元寬度為：

影像協定 VALT_IMAGE2D 及參數 AutoClear= EoF 或影像協定 VALT_PIXEL0D 的輸出位元寬度：

當使用影像協定 VALT_PIXEL0D 或將AutoClear設定為 None 時，可直接在輸出鏈路O 上 調整輸出位元寬度。

輸出 Bit Width 不得超過 64 Bit。

Parameters

AutoClear
Type 靜態參數
Default EoL
Range {行尾、文件尾、無}

此參數用以定義何時將計數器重設為其初始值， 該初始值由參數 Init 所定義。

若使用影像通訊協定 VALT_LINE1D，則無法將此參數設定為 EoF。 對於影像通訊協定 VALT_PIXEL0D，此功能已停用。

Init
Type 靜態參數
Default 0
Range [0, 2^輸出位元寬度 - 1]

此參數用以定義初始值。 計數器將在

  • 新創公司
  • CltI = 1
  • 「自動清除」條件
方向
Type 靜態參數
Default UP
Range {上、下}

此參數用以定義，當輸入鏈路 I 出現每個值「1」時，計數器應遞增（UP）或 遞減（DOWN）。

Examples of Use

以下範例示範了運算子 Count 的用法：

  • 'Hardware Test'

    DMA、RAM、GPIO、觸發與 LED 硬體自我測試的範例。

  • 'Image Grayscale Scope'

    範例 - 基於偵錯目的，Scope 運算子提供了用於分析灰階圖片的選項。
