Operator Library: Signal
此運算子會產生一個寬度可控的脈衝。 其寬度由參數Width 定義。

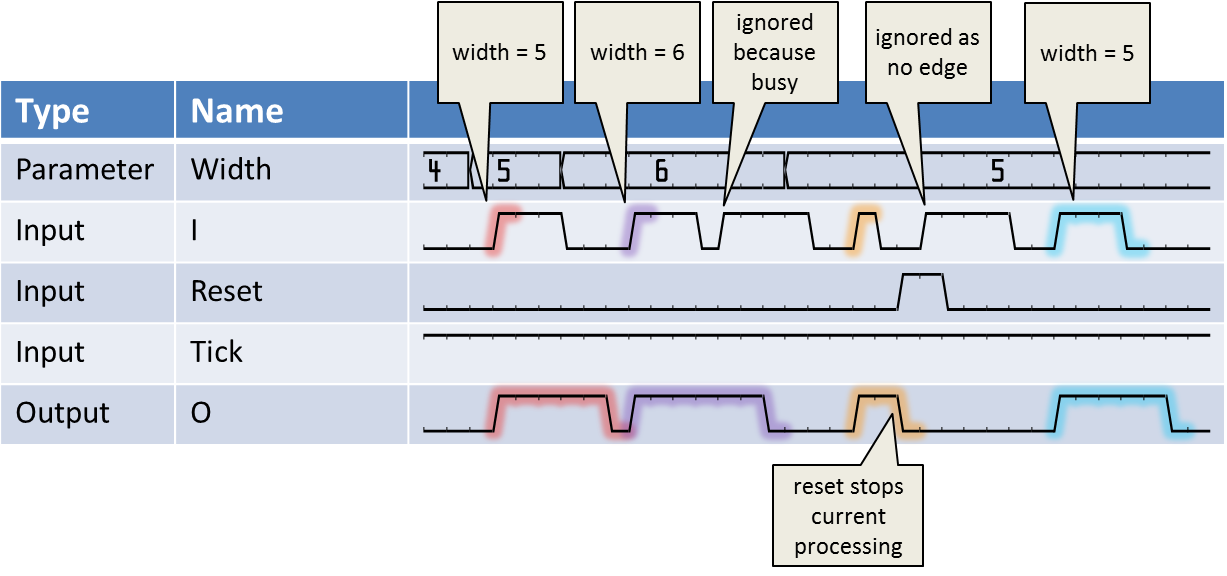

當輸入端出現上升沿時，系統會產生一個輸出脈衝。 若當前正在產生脈衝，則輸入端將不再接受任何上升沿。 詳情請參閱以下波形圖。
透過「重設」輸入連結，使用者可將操作員重設為初始狀態。

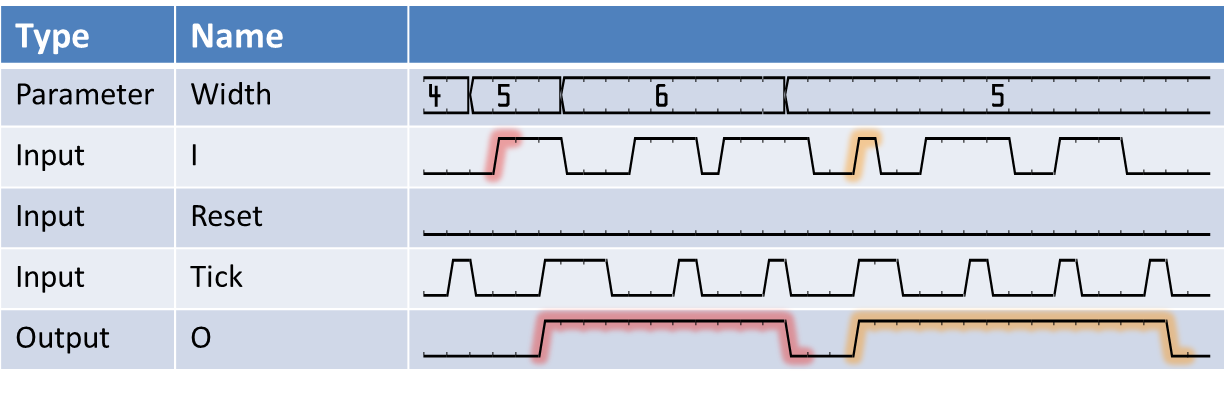

Tick 輸入定義了 operator 處理資料的時間。 它可以用作除頻器。 在大多數情況下，不需要 Tick 輸入。在此情況下，請将其連接至 operator VCC。 下圖顯示了 Tick 輸入的影響。
使用時標時有一項特殊情況：即使沒有時標，系統仍會對輸入脈衝進行採樣。 波形中的第一個輸入脈衝即顯示了此現象。 此種行為可確保不會遺漏任何輸入脈衝。
兩個時鐘脈衝之間的脈衝不會遺失（只要僅有一個脈衝，也就是 只要兩個傳入脈衝之間的間隔長於一個時鐘週期）。 一旦下一個時鐘脈衝為 HIGH，運算子便會識別該脈衝並開始解讀該脈衝。 這些微小脈衝會被調整至與時鐘時間基底一致，並與時鐘同步。 操作器輸出端的任何變化皆發生於時鐘為 HIGH 時。 唯有當兩個時鐘為 HIGH 的發生之間接收到多個輸入脈衝時，操作器才無法 將其識別為不同的脈衝，因為這些脈衝的幅度低於時鐘時間基底。
此 operator 不包含在 VisualApplets 功能模擬中。
| Property | Value |
|---|---|
| Operator Type | O |
| Input Links | I，訊號輸入 Tick，訊號輸入 Reset，訊號輸入 |
| Output Link | O，訊號輸出 |
| Link Parameter | Input Link I | Input Link Tick | Input Link Reset | Output Link O |
|---|---|---|---|---|
| Bit Width | 1 | 1 | 1 | as I |
| Arithmetic | 無號數 | 無號數 | 無號數 | asI |
| Parallelism | 1 | 1 | 1 | as I |
| Kernel Columns | 1 | 1 | 1 | as I |
| Kernel Rows | 1 | 1 | 1 | as I |
| Img Protocol | VALT_SIGNAL | VALT_SIGNAL | VALT_SIGNAL | as I |
| Color Format | VAF_GRAY | VAF_GRAY | VAF_GRAY | as I |
| Color Flavor | FL_NONE | FL_NONE | FL_NONE | as I |
| Max. Img Width | any | any | any | as I |
| Max. Img Height | any | any | any | as I |
| 寬度位元 | |
|---|---|
| Type | 靜態參數 |
| Default | 16 |
| Range | [1; 64] |
|
此參數用於定義最大可能寬度。步長為 1。 僅當「寬度」設定為「動態」時，此參數才會啟用。 若您將參數 WidthBits 的數值調低，以致 Width 的數值 大於新的最大值，則這兩個參數都會以紅色顯示。 DRC 會顯示相應的錯誤訊息。 |
|
| 寬度 | |
|---|---|
| Type | 動態/靜態參數 |
| Default | 32768 |
| Range | [0;2^WidthBits-1]（若為動態），[0; 2^64-1]（若為靜態） |
|
實際的輸出脈衝寬度是透過此參數來定義的。 動態與靜態的步長均為 1。 當 width=0 時，不會有任何輸出。 若設定為「動態」，則參數 WidthBits 會被啟用。 若設定為「靜態」，則參數 WidthBits 會被停用。 若您將參數 WidthBits 的數值調低，以致 Width 的數值 大於新的最大值，則這兩個參數都會以紅色顯示。 DRC 會顯示相應的錯誤訊息。 |
|
以下範例展示了 SignalWidth 運算子的使用方式：
-
範例 - Logic Analyzer：一種便捷的類示波器信號量測與分析方式。
-
範例 - Auto Exposure：自動調整 Exposure Time
-
「適用於 microEnable 5 marathon 的面陣掃描觸發」
介紹面陣掃描觸發。 可以使用外部來源、內部頻率產生器或軟體觸發脈衝來產生觸發。
-
'Area Scan Trigger for microEnable 5 marathon VCX QP'
介紹了適用於 CoaXPress 的面陣掃描觸發。 外部來源、內部頻率產生器或軟體觸發脈衝可用於產生觸發。
-
'Area Scan Trigger for imaFlex CXP-12 Quad'
介紹了適用於 CoaXPress12 的面陣掃描觸發。 外部來源、內部頻率產生器或軟體觸發脈衝可用於產生觸發。
-
'使用訊號運算子與運算子 CameraControl 的 microEnable 5 marathon VCL 線形掃描觸發'
介紹線形掃描觸發。 此觸發包含使用擷取閘道的影像觸發以及多功能行觸發。 外部來源、內部頻率產生器或軟體觸發脈衝可用於產生觸發。
-
'使用訊號運算子的 microEnable 5 marathon VCX QP 線形掃描觸發'
介紹線形掃描觸發。 此觸發包含使用擷取閘道的影像觸發以及多功能行觸發。 外部來源、內部頻率產生器或軟體觸發脈衝可用於產生觸發。
-
'使用訊號運算子的 imaFlex CXP-12 Quad 線形掃描觸發'
介紹適用於 CoaXPress12 的線形掃描觸發。 此觸發包含使用擷取閘道的影像觸發以及多功能行觸發。 外部來源、內部頻率產生器或軟體觸發脈衝可用於產生觸發。
-
'Functional Example for Specific Operators of Library Signal'
範例 - operator 使用方式示範
