Operator SignalEdge

Operator Library: Signal

當 SignalEdge 運算子偵測到輸入訊號的電平變化時，會產生一個為期一個設計時鐘週期的脈衝。 參數Edge用於指定偵測邊沿的類型。 共有三種設定選項：

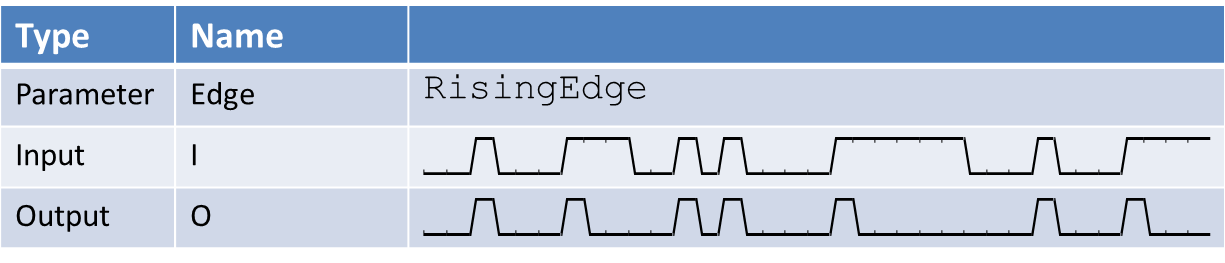

  • 上升：

    每當輸入端出現一個上升沿時，便會產生一個脈衝。

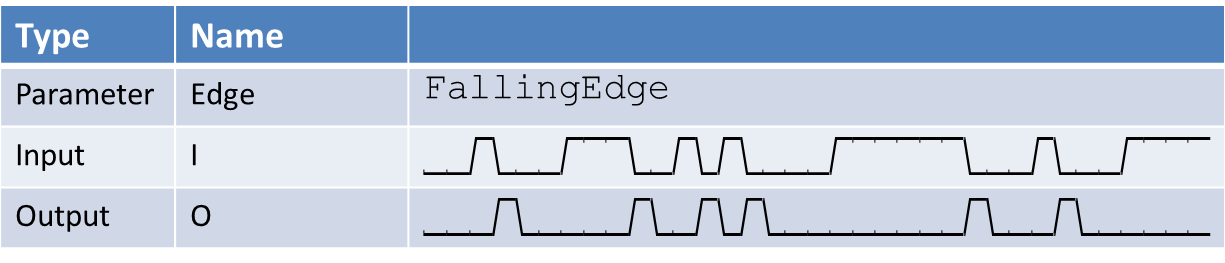

  • 墜落：

    每當輸入端出現一個下降沿時，便會產生一個脈衝。

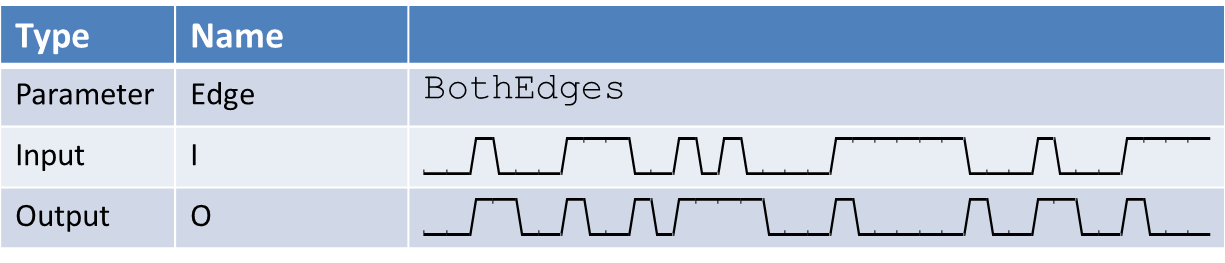

  • 兩者皆：

    產生一個同時包含輸入端上升沿與下降沿的脈衝。

此 operator 不包含在 VisualApplets 功能模擬中。

I/O Properties

Property Value
Operator Type O
Input Link I，訊號資料輸入
Output Link O，信號資料輸出

Supported Link Format

Link Parameter Input Link I Output Link O
Bit Width 1 as I
Arithmetic 無號數 as I
Parallelism 1 as I
Kernel Columns 1 as I
Kernel Rows 1 as I
Img Protocol VALT_SIGNAL as I
Color Format VAF_GRAY as I
Color Flavor FL_NONE as I
Max. Img Width any as I
Max. Img Height any as I

Parameters

Edge
Type 靜態參數
Default RisingEdge
Range {上升沿、下降沿、兩者皆有}

此參數用以定義運算子所偵測的邊的類型。

Examples of Use

以下範例展示了 SignalEdge 運算子的使用方式：
