Operator Library: Signal
此運算子會延遲輸入訊號，並將其輸出至其輸出端。 延遲時間由參數Delay 控制。
輸入端脈衝的上升沿會觸發延遲。 參數Delay的當前數值決定了延遲時間。 輸入脈衝的脈衝寬度將被保留，也就是說，上升沿和下降沿都會被延遲。
此運算子可透過參數Mode 定義的兩種模式來執行：
-
SinglePulse：
此運算子每次僅能延遲單一脈衝。 在延遲脈衝期間，運算子輸入端無法接受新的脈衝。 在此情況下，所有新的輸入脈衝都將被忽略。 當脈衝正在處理時，任何延遲參數的變更均不予理會。

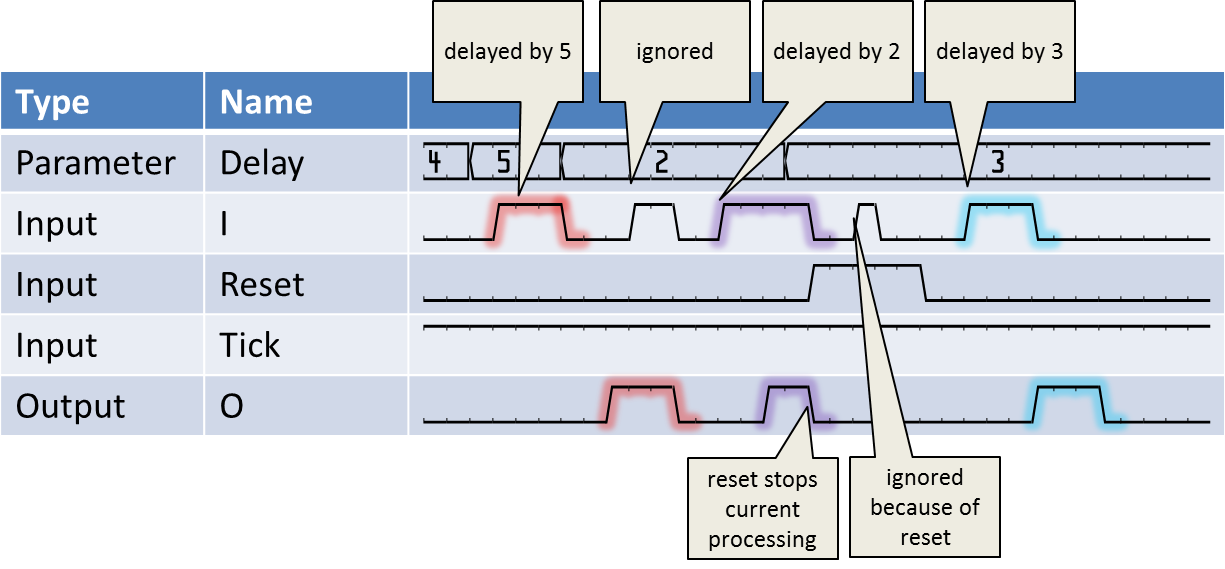

可透過輸入連結「重置」來重置該運算器。 當重置輸入為高電平時，不會處理任何輸出脈衝。 所有處理程序均會中止。 當重置輸入為低電平時，該運算器將重新開始運作。 以下波形說明了該運算器的運作行為。
-
MultiplePulses：

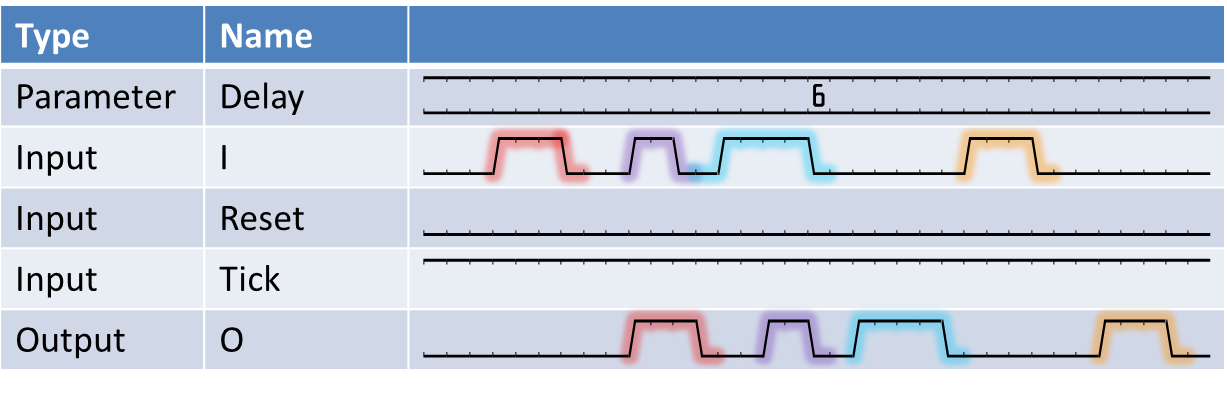

在此模式下，操作器可同時延遲多個輸入脈衝。 該操作器為固定長度的移位寄存器。 此模式下無法變更延遲時間。 下圖說明了此模式。
若將重置輸入與「多脈衝」模式搭配使用，可能會導致出現未定義的數值。 因此，若使用重置輸入，必須將其設定為 參數DurationBits中定義的持續時間。 若不使用，請將其連接至 GND。
「多脈衝」模式的設計初衷是僅用於短暫的延遲。 較長的延遲將需要消耗大量資源。

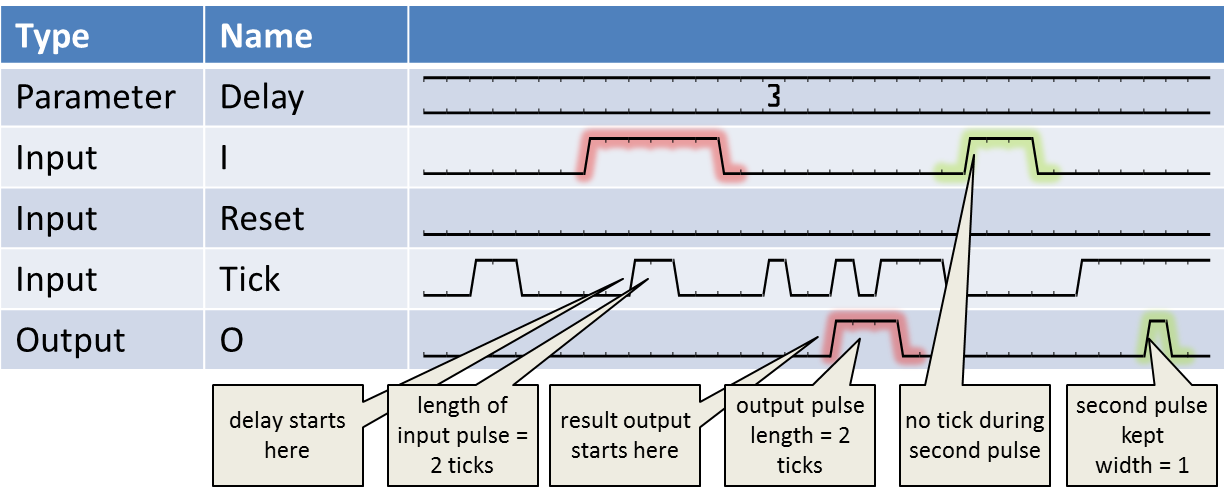

Tick 輸入端定義了運算器處理資料的時間。 它可作為預分頻器使用。 在大多數情況下，不需要使用 Tick 輸入端。此時，請將其連接至運算器的 VCC 端子。 下圖顯示了 Tick 輸入端所產生的影響。
使用 tick 的一個特殊情況是，即使沒有 tick 存在，也會對輸入脈衝進行取樣。 波形的第二個輸入脈衝即顯示了此情況。 這可確保不會遺失任何輸入脈衝。
此 operator 不包含在 VisualApplets 功能模擬中。
| Property | Value |
|---|---|
| Operator Type | O |
| Input Links | I，訊號資料輸入 tick，訊號資料輸入 重置，訊號資料輸入 |
| Output Link | O，信號資料輸出 |
| Link Parameter | Input Link I | Input Link Tick | Input Link Reset | Output Link O |
|---|---|---|---|---|
| Bit Width | 1 | 1 | 1 | as I |
| Arithmetic | 無號數 | 無號數 | 無號數 | as I |
| Parallelism | 1 | 1 | 1 | as I |
| Kernel Columns | 1 | 1 | 1 | as I |
| Kernel Rows | 1 | 1 | 1 | as I |
| Img Protocol | VALT_SIGNAL | VALT_SIGNAL | VALT_SIGNAL | as I |
| Color Format | VAF_GRAY | VAF_GRAY | VAF_GRAY | as I |
| Color Flavor | FL_NONE | FL_NONE | FL_NONE | as I |
| Max. Img Width | any | any | any | as I |
| Max. Img Height | any | any | any | as I |
| Mode | |
|---|---|
| Type | 靜態參數 |
| Default | SinglePulse |
| Range | {單脈衝, 多脈衝} |
|
用於定義操作員是否只能延遲單一脈衝，或是可同時延遲多個脈衝。 請參閱上方的說明。 |
|
| 延遲位元 | |
|---|---|
| Type | 靜態參數 |
| Default | 16 |
| Range | [1, 64] |
|
此參數用於定義可能發生的最大訊號延遲。 僅當「模式」設定為「單脈衝」時，此參數才會啟用。 |
|
| 延遲 | |
|---|---|
| Type | 動態／靜態 參數 |
| Default | 0 |
| Range | [0, 2^DelayBits-1]（若 Mode=SinglePulse），否則 [1, 2^64-1] |
|
實際延遲是透過此參數來定義的。 若Mode設定為 MultiplePulses，則此參數始終為靜態。 |
|
以下範例展示了 SignalDelay 運算子的使用方式：
-
範例 - Logic Analyzer：一種便捷的類示波器信號量測與分析方式。
-
'Functional Example for Specific Operators of Library Signal'
範例 - operator 使用方式示範
