Operator Library: Signal

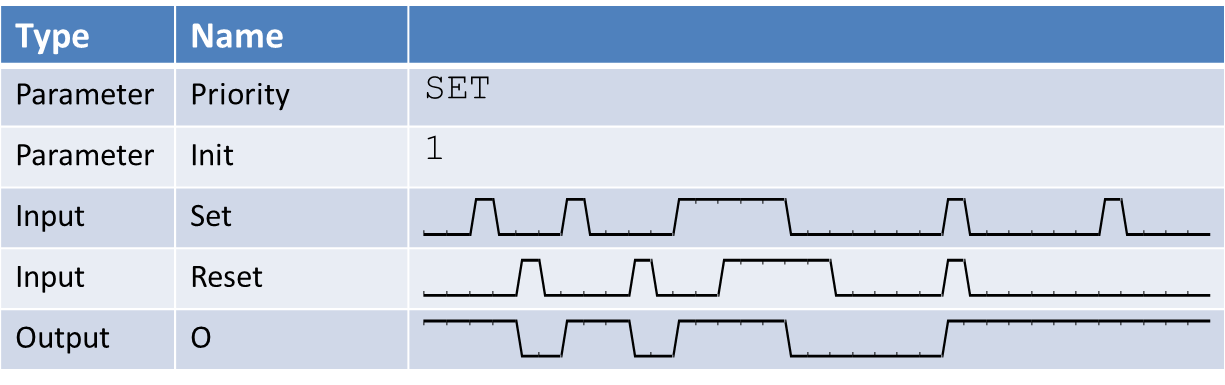

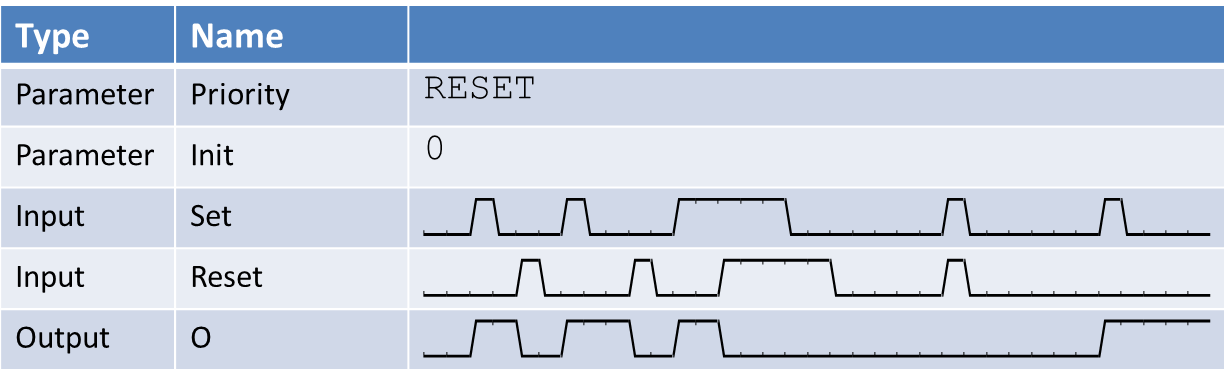

此運算子實作了設重定正反器 (Set-Reset Flip-Flop)。 如果輸入連接 Set 為 1 (HIGH)，運算子會將輸出值設為 HIGH， 並保持該值，直到輸入連接 Reset 出現 0 (LOW)。 當 Reset 設為 HIGH 時，輸出連接 O 上的輸出值會設為 LOW。 參數 Priority 用於定義 Set 或 Reset 哪一個是主控端。 啟動時會輸出使用參數 Init 定義的值。 請參閱以下的真值表和波形圖以了解說明。
| 設定 | Reset | O |
|---|---|---|
| 0 | 0 | O(t-1) |
| 0 | 1 | 0 |
| 1 | 0 | 1 |
| 1 | 1 | 1 (Priority = Set) |
此運算子不支援 VisualApplets 功能模擬。
| Link Parameter | 輸入連接 Set | Input Link Reset | Output Link O |
|---|---|---|---|
| Bit Width | 1 | 1 | 作為 Set |
| Arithmetic | unsigned | unsigned | 作為 Set |
| Parallelism | 1 | 1 | 作為 Set |
| Kernel Columns | 1 | 1 | 作為 Set |
| Kernel Rows | 1 | 1 | 作為 Set |
| Img Protocol | VALT_SIGNAL | VALT_SIGNAL | 作為 Set |
| Color Format | VAF_GRAY | VAF_GRAY | 作為 Set |
| Color Flavor | FL_NONE | FL_NONE | 作為 Set |
| Max. Img Width | any | any | 作為 Set |
| Max. Img Height | any | any | 作為 Set |
