Operator Library: Signal

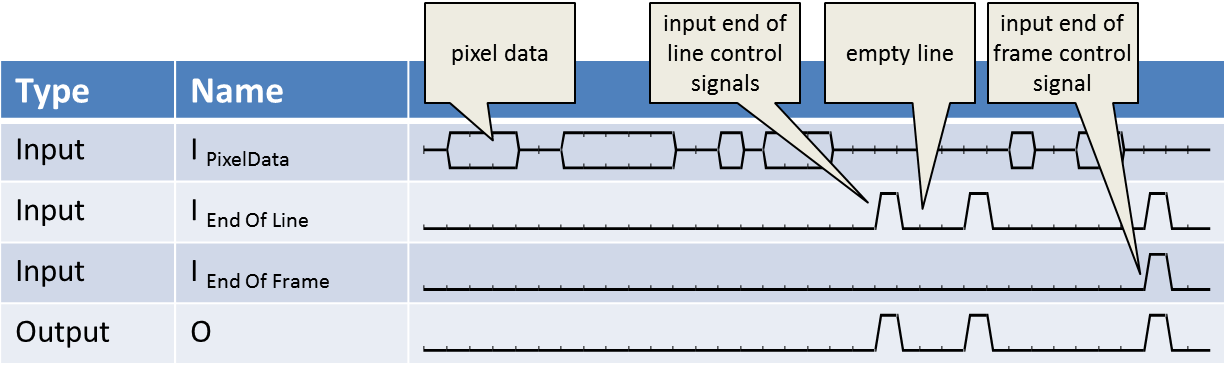

當偵測到輸入影像行結尾時，該算子會產生一個信號脈衝。 算子的輸入為影像串流。 算子會等待輸入影像串流的行結尾。 當偵測到行結尾時，會輸出一個時脈週期的信號脈衝。 請注意，行結尾可能不會直接在最後一個影像行像素之後發生。 請參閱以下圖示說明：
畫格結尾一定會與最後一個畫格行的結尾同時發生。 請注意，VisualApplets 中可能存在空行。 算子也會針對空行產生信號脈衝。
此運算子不支援 VisualApplets 功能模擬。
|
|
針對無符號數值，輸入 Bit Width 的範圍是 [1, 64]。 針對有符號輸入，範圍是 [2, 64]。 針對無符號彩色輸入為 [3, 63]，針對有符號彩色輸入則為 [6, 63]。 |
以下範例顯示了 LineEndToSignal 算子的使用方式：
