Operator Library: Logic
「AND」運算子執行位元級的邏輯與運算。 若所有輸入連線的對應位元皆為「1」，則每個輸出位元將設為邏輯「1」；否則，輸出為「0」。 輸入連線的數量必須在模組實例化時選定。
因此，N 個輸入中的輸出位元 i 為
AND 運算子的所有 IN 鏈路都必須採用與埠 I[000] 相同的鏈路格式。 因此，您需要據此配置所有 IN 鏈路。
您可以在任何連接至「AND」運算子的 IN 連結之連結屬性中，找到埠 I[000] 的連結格式： 這些資訊顯示在「Destination Port」（目的地埠）欄位的「Bit Width 」（埠標籤）與「Parallelism 」（埠標籤值）欄位中。
若要正確設定 IN 連結與運算子 AND 之間的連結格式， 您只需將「目的地埠」欄位中找到的位元寬度與並行度值，輸入至 「值」欄位的對應欄位中即可。
如同在VisualApplets 中一貫的做法，連結的顏色會告知您連結設定是否正確。

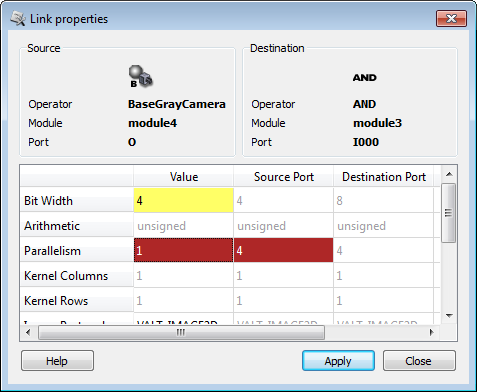

IN 鏈路設定不正確：

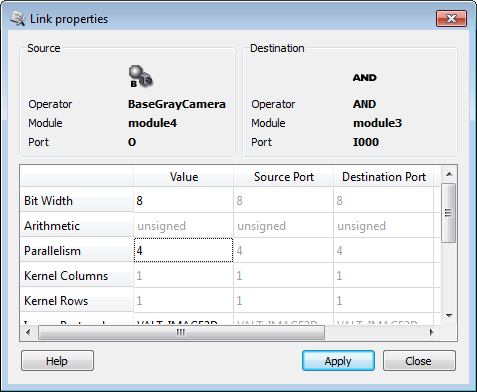

IN 鏈路的正確設定：
|
|
未帶正負號數值的輸入 Bit Width 範圍為 [1, 64]。 對於帶正負號的輸入，範圍為 [2, 64]。 對於未帶正負號的彩色輸入，範圍為 [3, 63]，對於帶正負號的彩色輸入，範圍則為 [6, 63]。 |
以下範例展示了 AND 運算子的用法：
-
範例 - 顯示在 線型掃描應用中使用 operator Blob_Analysis_1D。
-
範例 - 顯示運算子 Blob_Analysis_2D 的用法。 此 Applet 會對輸入資料進行二值化並決定斑點分析結果。結果以及原始影像會透過兩個 DMA 通道輸出。
-
範例 - 將斑點分析運算子套用到輸入相機影像。 此小程式展示了小程式中斑點資料的使用方式。 在此情況下，會定位出具有最大面積的物件，並使用其座標從 原始影像中切割出該物件。
-
範例 - 色彩分類在 HSL 影像上非常簡單。該 applet 會將 RGB 影像轉換為 HSL 影像並執行色彩分類。色相會透過對照表進行濾除。此外，飽和度和亮度會使用自訂的閾值進行閾值化處理。
-
範例 - 一種 High Speed 且強固的雷射線檢測演算法。 此演算法會決定重心座標，以取得次像素解析度的結果。
